TracePro 的開創性功能：雜散光分析儀

在TracePro 2021.4中有一種新的雜散光分析儀實用工具，可用于分析成像系統中的雜散光，并在TracePro 2023.4的更新中對雜散光分析工具進行了進一步完善更新。

細致分析和管理雜散光的能力極大地重塑了 TracePro 的格局，TracePro 以無與倫比的熟練程度提供了這一功能。作為光學工程領域的專業工具，TracePro 是控制和減輕復雜光學系統中雜散光影響的基礎。

雜散光以產生重影和耀斑而聞名，會嚴重損害光學系統的完整性。在精度至關重要的領域，雜散光的影響不僅僅是微不足道的不便，還可能導致潛在的重大操作故障。TracePro 通過其廣泛的工具解決了這一關鍵問題，這些工具致力于分析和控制各種光學應用中的雜散光。

使用 TracePro 進行復雜的雜散光分析

TracePro 中的雜散光分析儀簡化了分析光學系統中雜散光或不需要的光的復雜且通常乏味的過程。它可以自動執行許多任務，例如從不同角度和位置追蹤多個來源。這包括定義多個光源位置和旋轉，以及填充路徑排序分析表。雜散光分析儀是 TracePro 標準版和專家版的一個突出功能。

雜散光分析儀鏡頭系統視圖窗口允許用戶從 TracePro 加載鏡頭模型，并自動為鏡頭元件和表面分配唯一的名稱，進一步增強用戶體驗。雜散光分析控制面板為用戶提供了利用自動生成的文件源或 TracePro 網格源進行雜散光分析的選項。它包含一系列附加選項，例如源輻照度、總光線、θ和φ角度、入瞳、輻照度圖設置、通量閾值和總截距，以及路徑排序表選項。填充分析表后，可以輕松對各個路徑進行排序和分析，這體現了 TracePro 對簡化光學設計流程的承諾。

通常如下圖1，以往的雜散光分析需要編寫scheme宏代碼來運行光線軌跡，并保存多個入射角的輻照度結果。

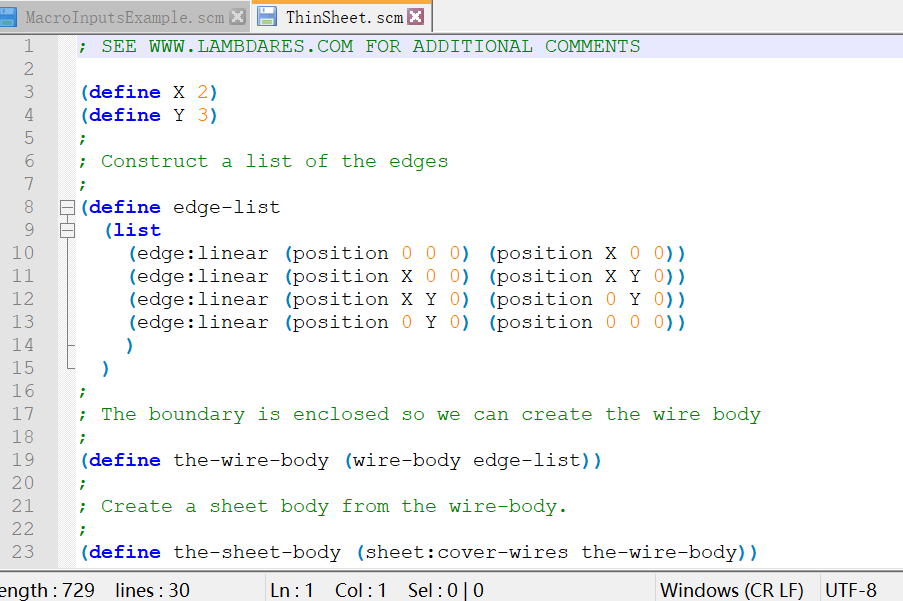

圖1 傳統分析不同角度下入射角度光線自動化分析采用scheme語言方式實現

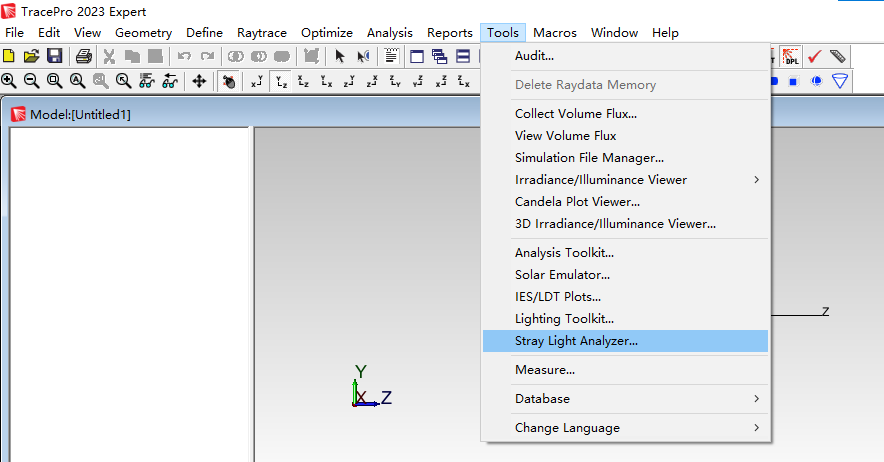

新功能在TracePro新版本中的位置，如下圖

雜散光分析儀提供了一個圖形用戶界面，設置迭代的光線跟蹤和創建準確的源，使過程順利和容易。圖2顯示了從TracePro導入到靜態光分析儀中的鏡頭系統。已對透鏡表面序列ID進行了定義。圖3顯示了同一透鏡對兩種不同表面涂層的雜散光比較。

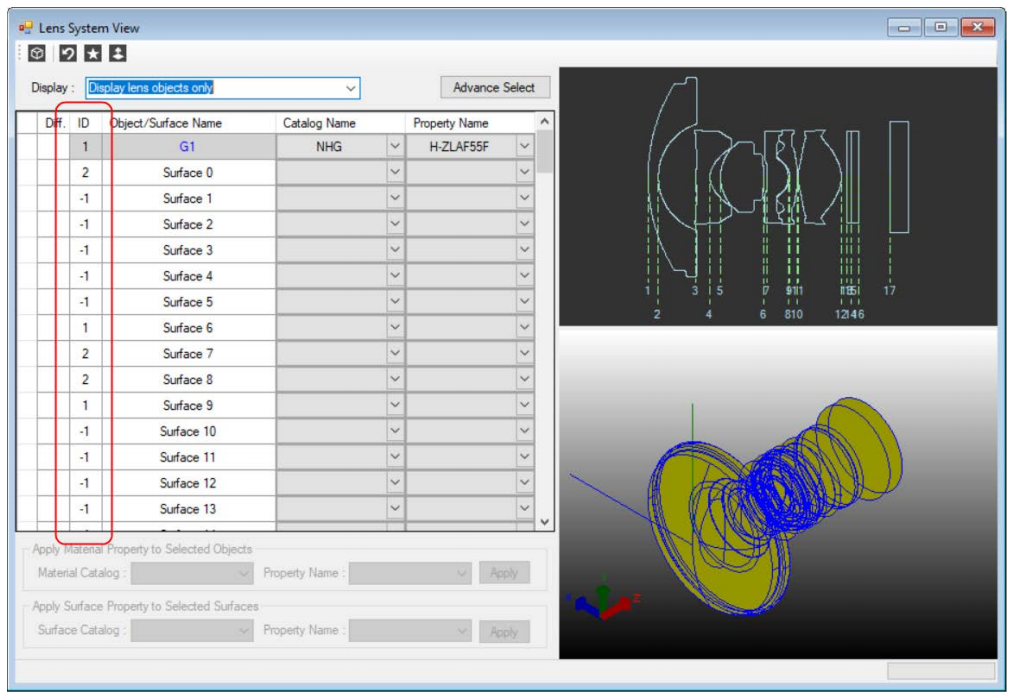

圖2.在TracePro中對透鏡表面序列ID進行了定義的鏡頭

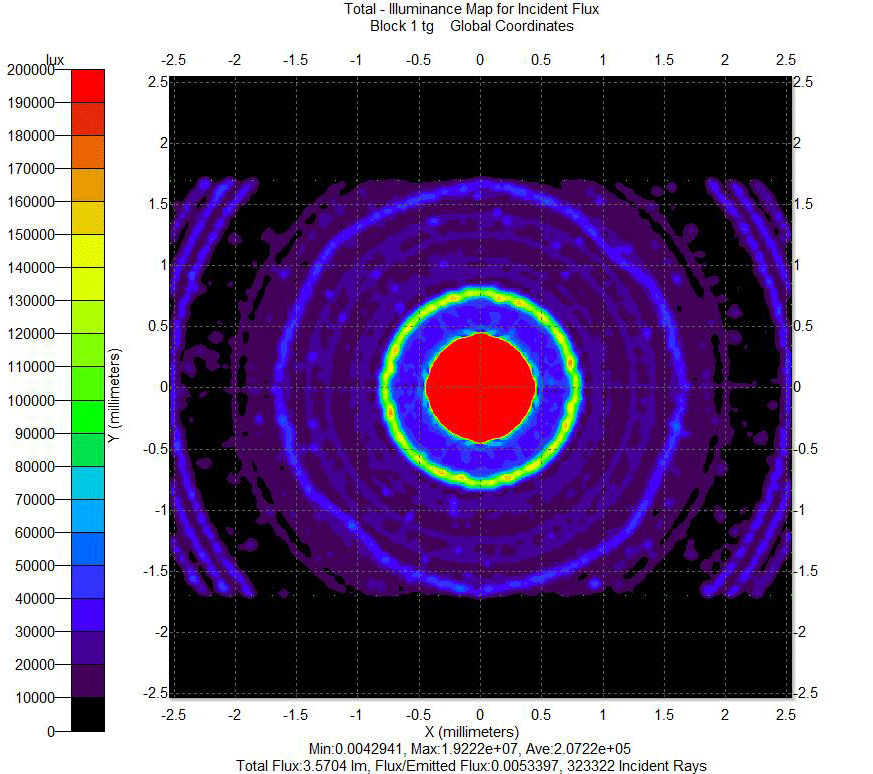

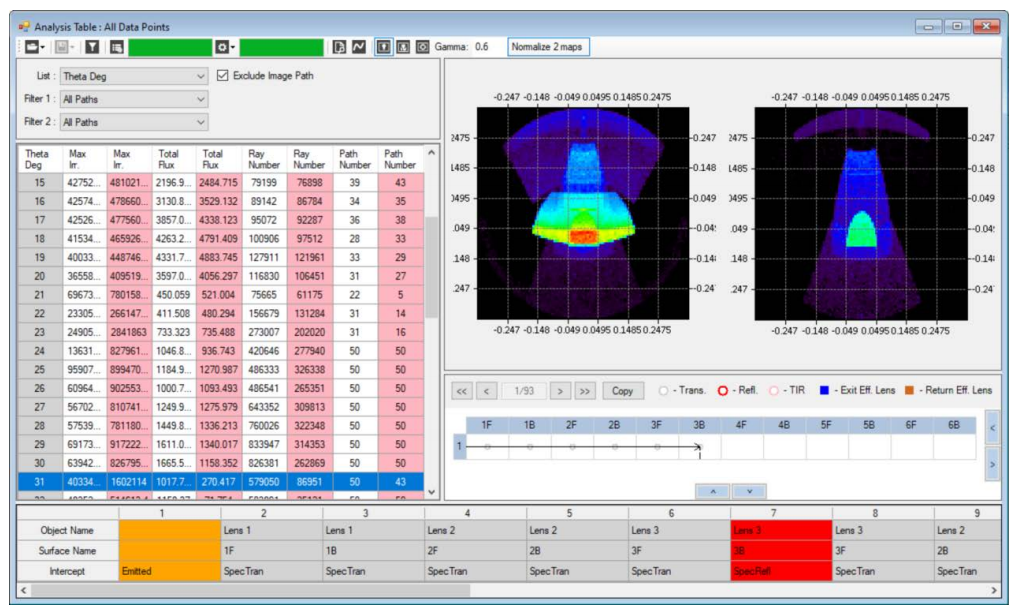

圖3.相同透鏡但兩種不同表面涂層的散光結果

2023.4版雜散光分析自動化工具了一個光學系統的雜散光分析中涉及的許多任務，包括定義多個光源的位置和旋轉，以及填充路徑排序分析表。這個特性可在TracePro標準版和專業版中獲得。雜散光分析儀鏡頭系統視圖窗口允許用戶從TracePro加載鏡頭模型，并自動為鏡頭元素和表面分配唯一的名稱。

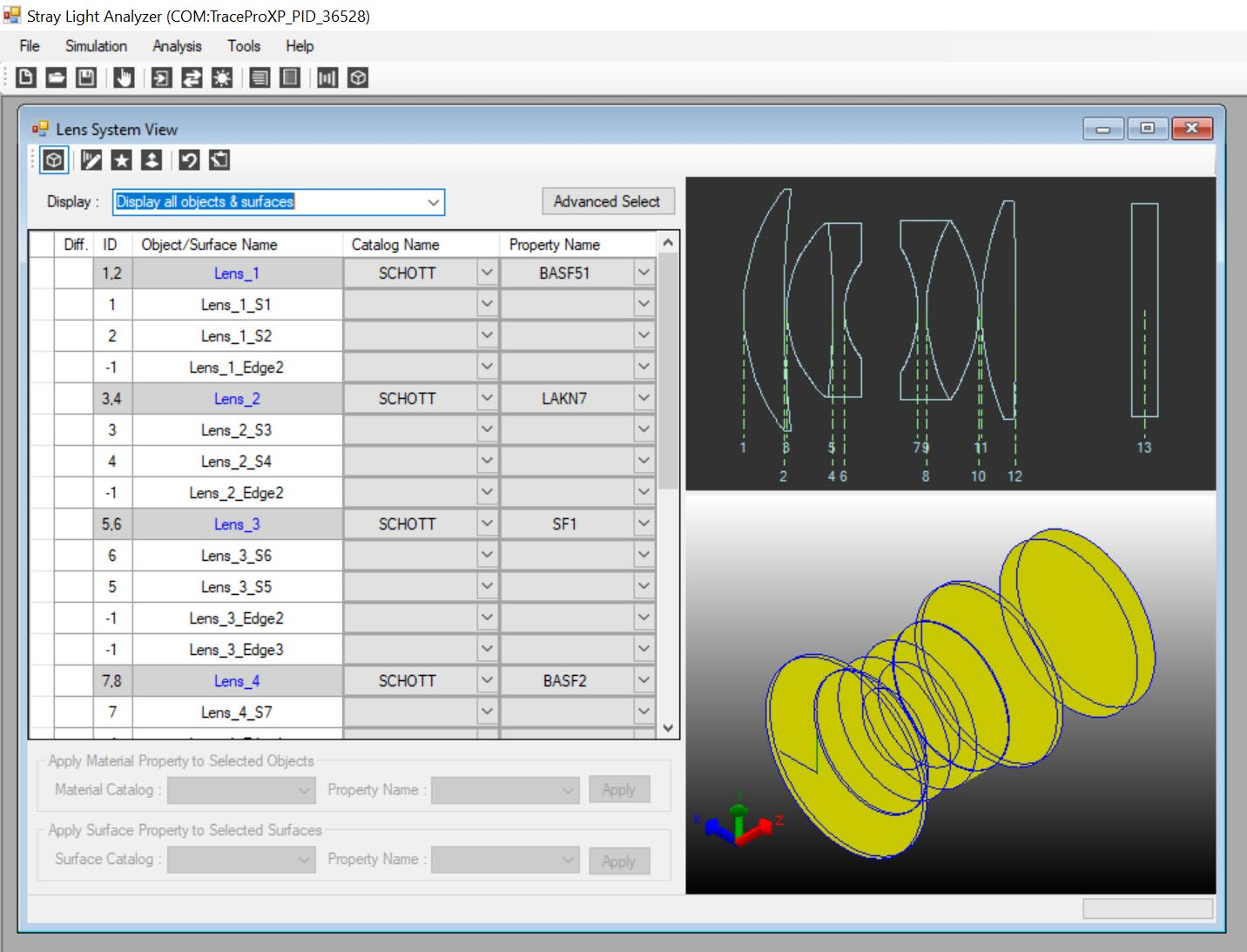

圖4.鏡頭系統視圖窗口

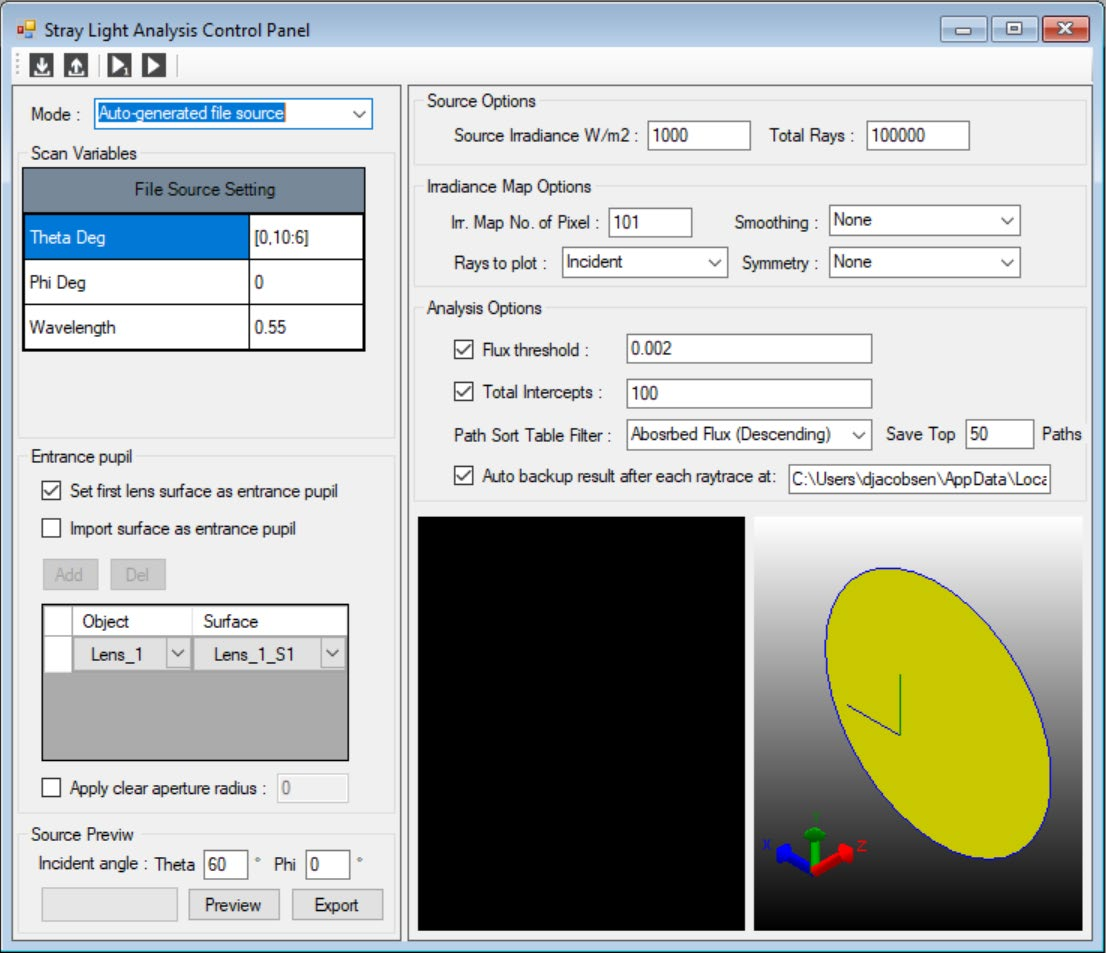

雜散光分析控制面板允許用戶選擇在雜散光分析中使用自動生成的文件源或TracePro網格源。其他選項包括源輻照度、總射線、θ和φ角度、入口瞳孔、輻照度圖設置、通量閾值和總截距，以及路徑排序表選項。

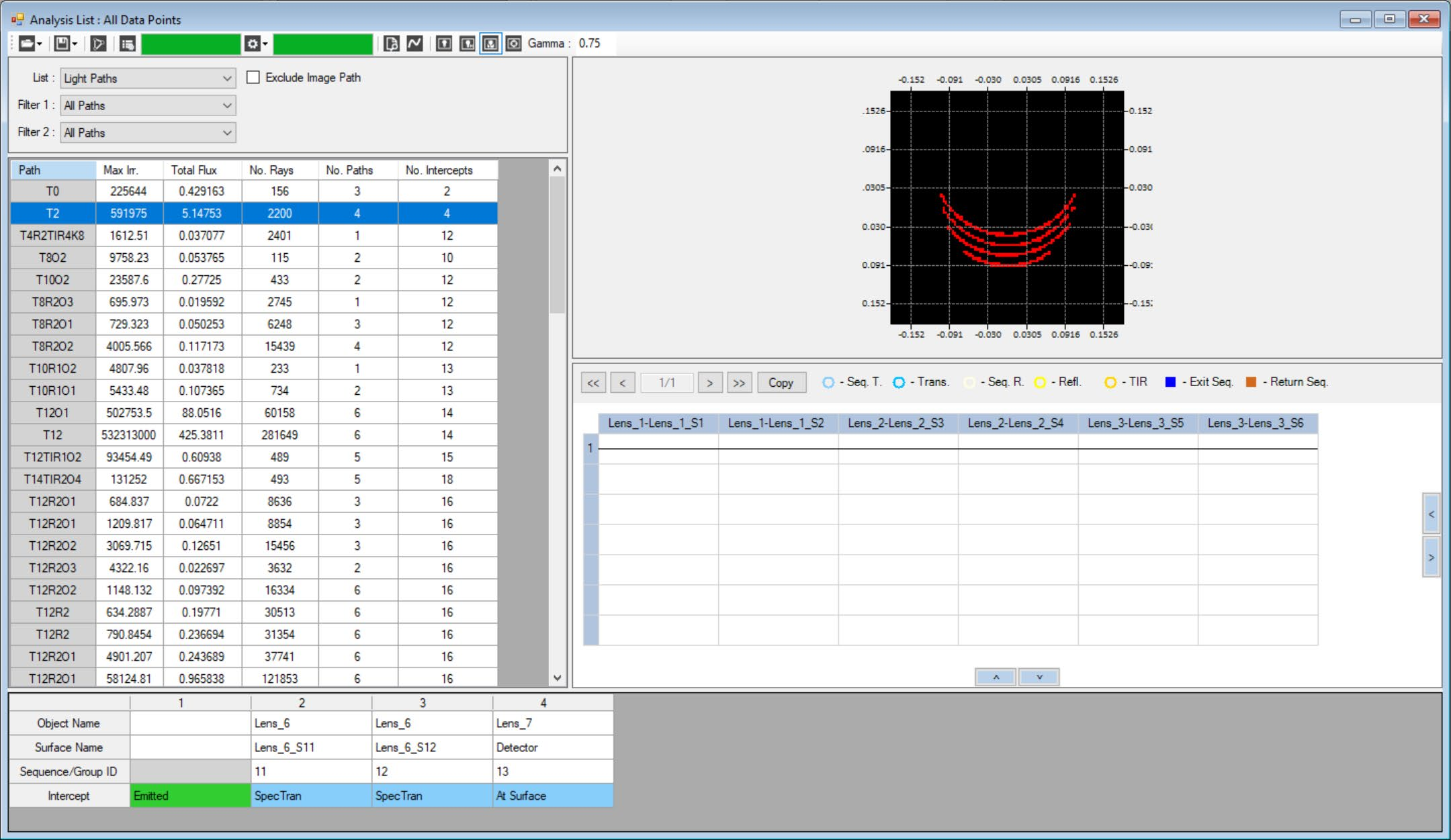

雜散光分析儀將自動定義光源、跟蹤光線并填充分析表。此時，就可以對各個路徑進行排序和分析。

  雜散光分析儀：TracePro 的開創性功能

TracePro 創新的核心是新改進的雜散光分析儀，這一功能體現了該軟件的尖端功能。該工具為光學設計人員提供了對雜散光路徑的詳細了解，從而能夠制定減少或消除雜散光的有效策略。雜散光分析儀不僅簡化了分析過程，還顯著提高了光學設計結果的可預測性和準確性。

TracePro 不僅僅是一個軟件解決方案，它正在成為光學精密領域的重要合作伙伴。對于探索復雜光學現象的專業人士來說，TracePro 被證明是一個無價的盟友，擅長將潛在的挑戰轉化為突破性的、可靠的解決方案。TracePro 專注于雜散光分析，結合直觀的界面和全面的工具包，成為光學設計和分析領域先驅的首選。TracePro 對卓越技術和實際應用的承諾牢固地確立了其作為光學設計軟件領域領先力量的聲譽，吸引了重視深度、精度和創新的市場。立即下載最新版本，或免費試用！
