在基于衛星的光學系統復雜世界中，管理雜散光對于實現高質量成像和準確數據收集至關重要。雜散光指的是任何偏離其預定路徑的光線，它會對衛星光學系統的性能產生嚴重影響。如果不對雜散光進行控制，它會顯著降低圖像質量，降低對比度，并影響衛星傳感器的測量精度。對于地球觀測、深空成像和天文學等高風險任務，精度和清晰度是至關重要的，其后果尤為嚴重。

TracePro 由 Lambda Research Corporation 開發，已成為光學工程領域不可或缺的工具。這個強大的軟件套件使工程師能夠模擬、建模和分析光在復雜光學系統中的行為，提供了一種全面的解決方案，用于預測和減輕雜散光的影響。其高級功能與其他設計工具的集成使其成為衛星系統設計師的關鍵資產，使他們能夠優化光學性能并確?？煽康娜蝿?wù)結果。

理解衛星光學系統中雜散光的性質、來源及其影響

雜散光是任何意外進入光學系統中的光線，通常是由散射或反射自不屬于預期光學路徑的表面引起的。衛星系統內有多種雜散光的來源。這些包括來自內部表面（如鏡子、透鏡和支持結構）的反射；來自擋板和保護涂層等組件的散射；以及來自太陽光、地球大氣層和月球等外部來源的光線。這些非預期的光線可以產生各種類型的光學偽像，包括眩光、隱藏眩光和鬼影，所有這些都會降低衛星圖像的清晰度和精確度。

在需要極高分辨率或精度的任務中，例如用于氣候監測的地球觀測或用于天文調查的深空成像，雜散光的影響嚴重性會被放大。在這種情況下，即使是微小的雜散光干擾也會扭曲數據，降低任務結果的可靠性。因此，控制雜散光是衛星光學系統設計的一個重要方面，而TracePro這樣的工具就派上了用場。

TracePro如何賦能工程師在復雜的衛星設計中分析和控制雜散光

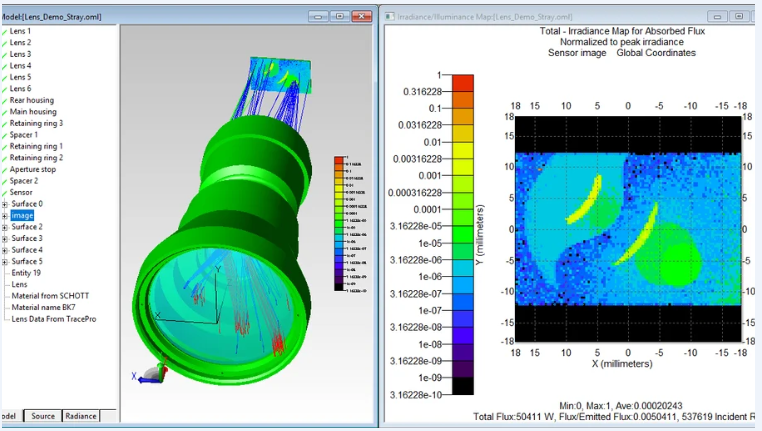

TracePro 是一個全面的軟件解決方案，支持工程師進行光學系統的設計、優化和分析。該軟件的高級功能包括雜散光分析，使用戶能夠模擬光的傳播并跟蹤系統內雜散光的路徑。通過其光線追蹤功能，TracePro 允許工程師模擬光束在光學系統內各個組件相互作用時的行為，考慮反射、散射和傳輸。

使TracePro與眾不同的是其能夠高精度地建模復雜系統。通過模擬現實世界的照明條件，包括陽光、月光和地球的反射，TracePro使工程師能夠預測潛在的雜散光來源并評估其對系統性能的影響。這種預測能力對于優化光學系統并在系統建造或部署之前最小化或消除雜散光至關重要。

增強空間光學中雜散光預測和抑制的TracePro主要特點

1. 高級射線追蹤功能用于真實的光行為建模
   TracePro的射線追蹤功能允許模擬光在光學系統中的傳播，考慮反射、折射和散射。這使得能夠識別雜散光路徑并評估其對系統性能的影響。

2. 準確的光學材料性質建模用于現實場景
   該軟件包括一個全面的光學材料性質數據庫，例如折射率和散射系數。這使得能夠準確地建模不同材料如何與光相互作用，幫助選擇盡量減少雜散光的材料。

3. 非序列射線追蹤用于復雜光學路徑模擬
   TracePro 支持 非序列 建模，這對于分析由于散射或反射而導致光線可以采取多條路徑的系統是必不可少的。此功能對于準確預測復雜光學系統中的雜散光行為至關重要。

4. 與CAD工具無縫集成，實現高效的設計流程
   TracePro可以導入來自各種CAD程序的模型，促進對真實世界設計的分析。這種集成簡化了工作流程，使光學系統的高效評估和優化成為可能。

實際應用：使用高級模擬工具在詹姆斯·韋布空間望遠鏡中減輕雜散光

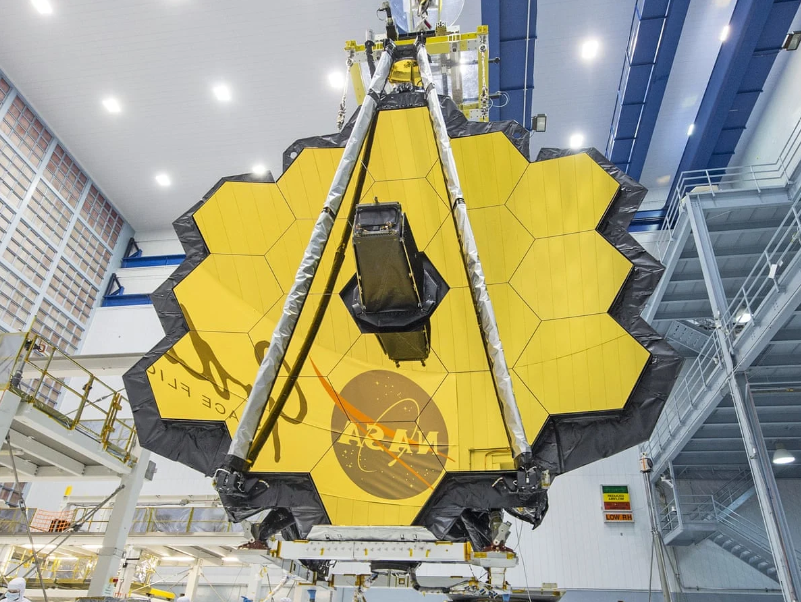

詹姆斯·韋布空間望遠鏡（JWST）是衛星光學系統中散射光分析重要性的最佳范例。JWST位于第二拉格朗日點（L2），需要精心設計以盡量減少來自太陽、地球和月球的散射光。工程師們使用了包括TracePro在內的高級模擬工具，來模擬可能的散射光來源并制定減輕策略。這項分析對于確保望遠鏡能夠捕獲來自遙遠宇宙物體的微弱紅外信號，而不受不需要的光的干擾至關重要。

詳細的工作流程：使用TracePro設計用于最小化雜散光的衛星光學系統

1. 在設計階段早期定義具體的光學和任務性能目標
   首先了解成像要求、運行軌道、環境條件和分辨率目標。確定可能影響傳感器性能的光源（包括故意和雜散光）。

2. 在TracePro中開發高保真光學和機械模型
   構建鏡子、透鏡、傳感器、支撐結構和擋板的幾何形狀。包括材料和涂層細節，以盡可能準確地反映現實世界的性能。

3. 進行照明條件和環境輸入的深入模擬
   使用TracePro的模擬引擎，分析在太陽、月球和地面照明條件下的光行為。模擬軌道上的太陽角度和可能引入成像管道中的反射。

4. 利用TracePro的優化工具來抑制和重新定向不需要的光線路徑
   調整機械設計，插入擋板，或重新鍍膜以減少雜散光。TracePro的優化引擎允許進行迭代測試以評估設計更改及其對光線抑制的影響。

5. 通過嚴格的驗證、測試和報告功能完成設計
   一旦優化，通過生成分析報告來完成系統，這些報告概述了性能指標、雜散光拒絕效率以及在多種照明場景下的魯棒性。這些報告支持下游原型制作和任務批準。

雜散光是衛星光學系統中一個長期存在的挑戰，但通過像TracePro這樣的工具，這個挑戰可以得到有效的管理。通過提供先進的建模功能、深入的分析工具以及與其他設計平臺的無縫集成，TracePro使工程師能夠在問題出現之前預測、可視化和減輕雜散光。該軟件處理復雜模擬和優化的能力確保衛星光學系統在最佳狀態下運行，不受不需要光的干擾，并繼續成為空間光學儀器中雜散光控制的標準。
