1. 系統簡介

智能座艙與智能表面在內飾的興起，色彩可調的發光部件如氛圍燈、充電狀態指示燈、 輪眉燈等逐漸導入汽車中。RGB LED 的應用逐漸增多，對汽車內飾背光及其氛圍燈對于顏 色和亮度一致性提出了更高的要求。

實際 LED 生產中，同一型號同一批次的 LED 在光色參數上存在個體差異。LED 生產商 將每顆 LED 分 BIN，方便用戶挑選使用光色性能接近的 LED。雖然經過了分 BIN，但同一 BIN 內 LED 光學性能的差異仍然是存在的。另外，采購?fù)?BIN 的 LED 的成本較不分 BIN 的方式更高。當氛圍燈采取 RGB 混光的方式實現多種顏色的顯示時，RGB 三種 LED 各自 BIN 內差異在混光后被進一步放大，導致最終同一批產品的亮度和顏色存在明顯的差異， 會降低用戶的體驗。

針對 RGB 光源光色不一致的問題，上海復瞻智能科技有限公司開發了 RGB 調光校準系 統。該設備針對 RGB PCBA、LED 模組等部件，通過定制化的多通道光色采集系統，實現 RGB LED 光色數據的準確捕捉，根據客戶目標顏色配方自動生成校正系數并寫入 LED 的驅 動芯片之中，保證 LED 發光部件最終出光的光色一致。另外，上海復瞻獨有的溫度校正功能， 能夠保證校正后的 LED 在不同工作溫度下，保持光色與目標一致。

2. 應用領域

LED 芯片制造商：出廠芯片的光色檢驗

LED 光源模組生產商：針對 RGB 光源模組的出廠光色校正與檢驗

發光器件制造商（如氛圍燈模組廠）：針對 RGB 光源模組的來料光色檢驗與校正

3. 測試與校準項目

由于分 BIN 造成的光色、亮度不一致

由于 LED 工作溫度造成的光色、亮度不一致

4. 系統特色

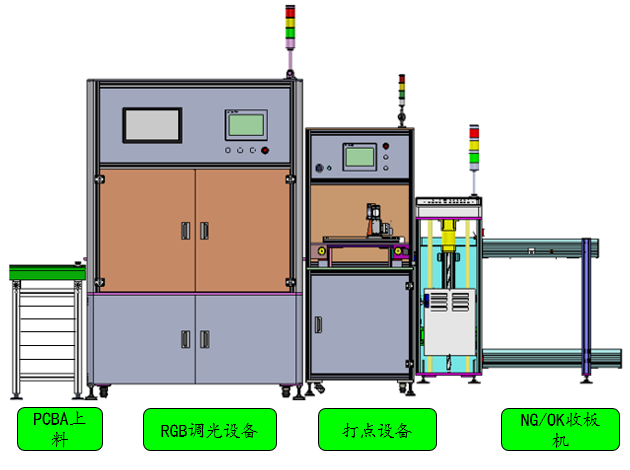

大批量調光系統構成如下圖所示，適用于量產階段生產線大批量測試校準

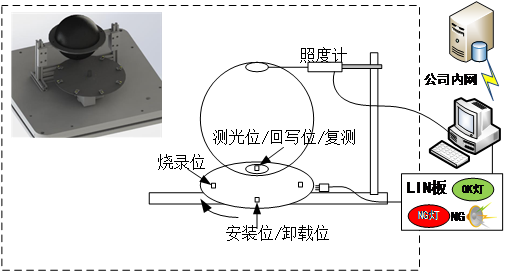

小批量調光系統見下圖，適用于實驗室研發階段小批量產品測試校準

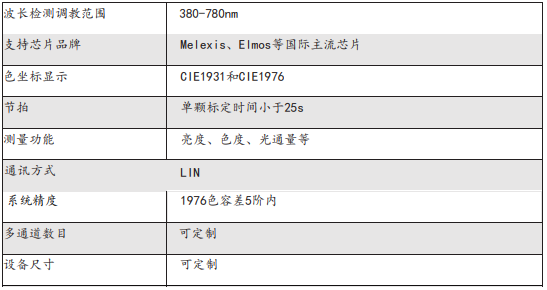

5.參數規格

6.特點優勢

系統支持校正所有品牌任一BIN級 LED

自主研發設計可調角度的小體積收光器支持直射式和側發光式的氛圍燈模組

系統支持多通道測試與校準，提高測試校準效率

可以對整套系統做標定，保證測試系統的精度

系統自動判定 OK/NG, 具備數據存儲功能，方便溯源

系統具備溫度補償功能

測試校準軟件可定制化

聯系我們

電話：+86-21-51001615

手機：+86 18917843526

郵箱：info@fulllightcn.com

網站：www.fulllightcn.com

地址：上海市虹口區松花江路2539號復旦科技園1號樓5層

推薦閱讀：

1）LED調光，你真的會了嗎？

2）成像領域新利器——認識高光譜相機

3）成像領域新利器——高光譜相機應用案例

4）Specim在醫療應用上的解決方案

5）Specim在垃圾分類領域的應用

6）光源建模太復雜？新工具來了！

7）【實例講解】如何在TracePro中實現光學陣列？

關于我們

上海復瞻智能科技有限公司是專精特新企業，高新技術企業。依托復旦大學電光源研究所專家團隊在視覺光健康方面的多年研究成果。在光環境工程、光學檢測校準、光學設計與仿真，人因工程研究、行業標準研制及認證、圖像算法開發等方面提供專業產品和服務。

公司與中國國際汽車照明論壇（IFAL），上海市智能視覺人因工程專業技術服務平臺，復旦大學人因照明與顏色科學實驗基地，復旦臨港產業化創新平臺車輛人因光環境實驗基地長期深度戰略合作。

公司致力于為光品質、光健康的實施和評估，提供最權威的專業技術保障和服務平臺。我們的使命是：讓全人類用上安全、舒適、健康的光！

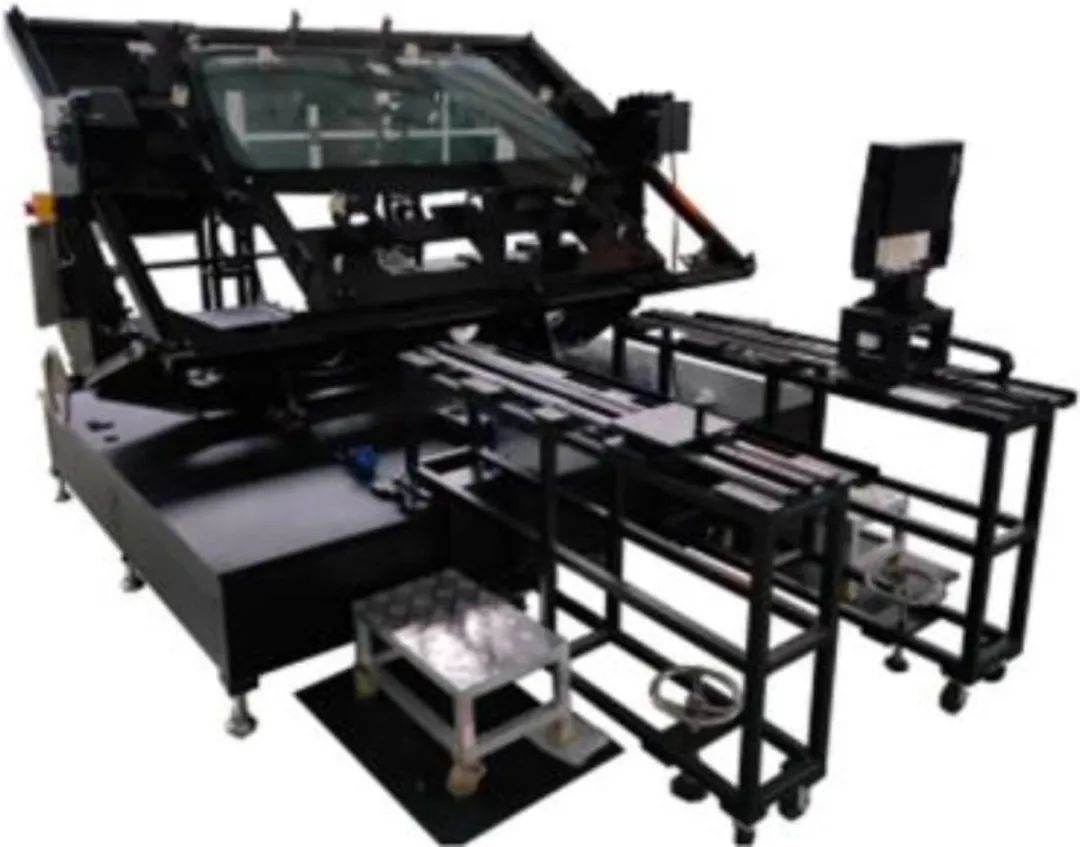

AR-HUD檢測系統
