導言

什么是蒙特卡洛公差分析？

在產品設計或加工時,零部件的尺寸公差設計是至關重要的.由于多種因素的影響,零部件實際的尺寸誤差具有隨機性.在裝配過程中,誤差會按尺寸鏈的方向傳遞,最后全部累積在封閉環尺寸上，公差分析就是對裝配過程中的累積誤差進行分析.蒙特卡洛模擬法在公差分析中的使用方法是:模擬已建立標準的裝配,獲得組成環的公差及分布.基于隨機數產生器的使用,模擬組成環或零件制造上誤差變化的影響。

蒙特卡洛模擬法可以進行各種隨機變量(包括線性、非線性尺寸鏈)的模擬計算，是一種通用的公差分析技術.由于它的計算精度與樣本量的平方根成正比,故需要的樣本量很大,模擬次數一般在數萬次到幾十萬次才能保證計算精度，過去認為蒙特卡洛模擬法計算時間長,限制了它的使用.隨著計算機技術的發展,計算時間已經不是制約的因素。

在光學設計軟件中對光學產品的公差分析可以提前得知以下信息：

（1）檢查由制造過程引起的變化

（2）查看可能的安裝錯誤以及它們將如何影響最終結果

（3）了解系統在制造后的性能

如何在TracPro軟件內實現蒙特卡洛公差分析？

通過選擇操作模式?公差分析，在優化對話框中的3D交互式優化器中提供了蒙特卡羅公差能力

TracePro中的蒙特卡公差分析的代碼來源于OSLO。它已經被可靠地使用了30多年的蒙特卡羅公差在所有類型的系統。

蒙特卡羅分析使用隨機數生成一系列透鏡、光管或反射鏡，其中擾動的最大幅度由公差值的當前值（用戶定義變量的下限和上限）決定。每個隨機實現通過生成具有規定概率密度函數的隨機數，然后使用這些隨機數和公差來構造透鏡、光管或光學組件。蒙特卡羅分析的一個優點是，所有的構造參數都可以同時被擾動。對結果系統的性能的分析提供了一個最終制造的光學元件分布的統計預測。由于該過程的隨機性，取決于光學組件及其對其構造參數的敏感性，蒙特卡羅分析可能會緩慢地收斂到性能統計數據的真實值。此外，由于所有參數都是同時變化，因此很難確定哪些參數是最敏感的。這就是為什么所有迭代都保存用于后處理。蒙特卡羅分析在評價光學系統和照明系統時都非常有用。

TracePro蒙特卡洛公差分析案例：燈光管開關組件的系統公差分析

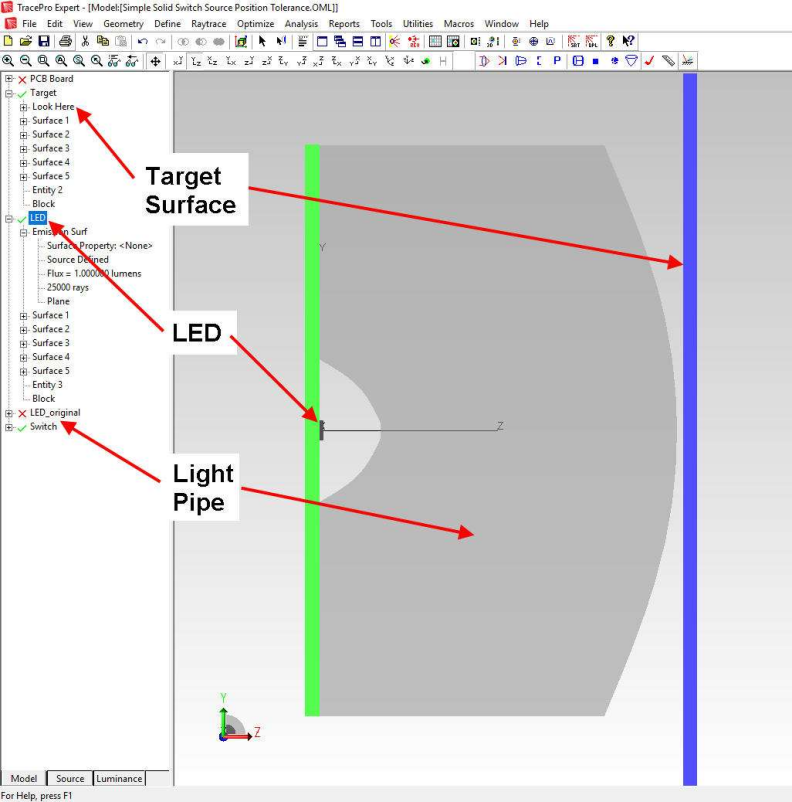

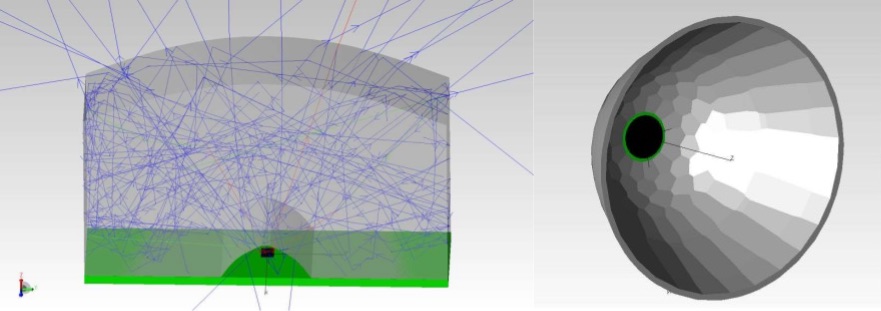

這個案例使用了一個簡單的燈管和LED。LED以朗博發光的方式發射1流明的能量。光管使用一個彎曲的入口孔將光線對準到目標。該燈管的功能是一個簡單的開關，用于汽車內部的口罩，為車輛的駕駛員提供信息。

本示例介紹了光管入口孔徑上的蒙特卡羅公差的設置過程，以確定光進入區域曲率上的成型公差?？讖降淖兓苯佑绊懙侥繕说耐ㄍ?，我們將使用它作為誤差函數，看看有多遠的造過程改變了預期的系統輸出。

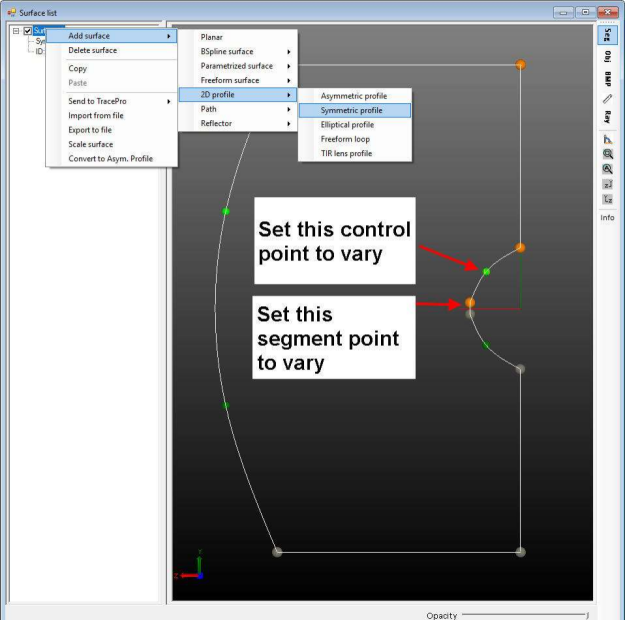

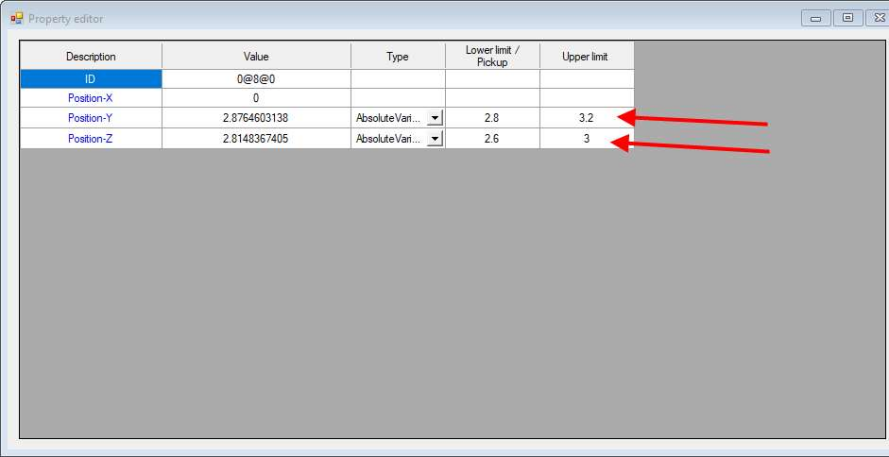

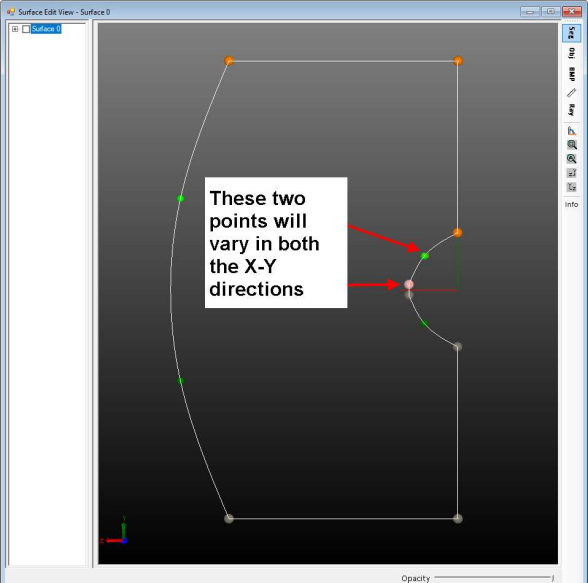

直接在三維交互式優化器的曲面編輯查看器中創建二維配置文件。對于這個例子，我們使用了一個二維輪廓對稱輪廓表面。確保您創建了多個控制點和分段點，以便您可以將這些點設置為變量，以使模型與由于制造過程而導致的模型中的變化相關聯。將這兩點設置為變量，在“曲面列表”視圖中選擇線段或控制點后，屬性編輯器將顯示該點的精確值。將類型從指定變量更改為變量，允許用戶選擇絕對變量類型或相對變量類型，并輸入變量的下限和上限。

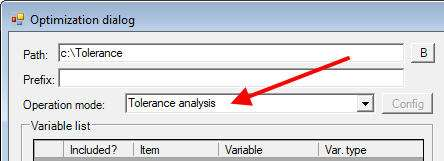

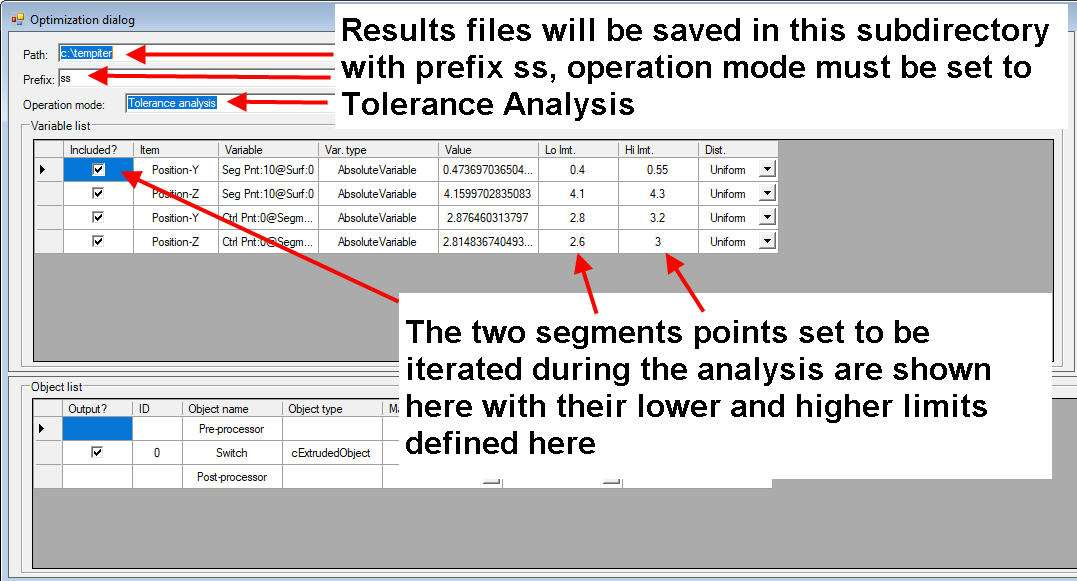

在優化對話框中設置參數，現在指定要放置臨時文件的位置，操作模式必須更改為公差分析，并且變量應該按照屬性編輯器中的設置顯示在變量列表中。

要開始分析，請單擊優化對話框右下角的“開始”按鈕。幾秒鐘后，應該會出現公差分析對話框，您現在可以輸入迭代次數，情況為100。

最終分析結果

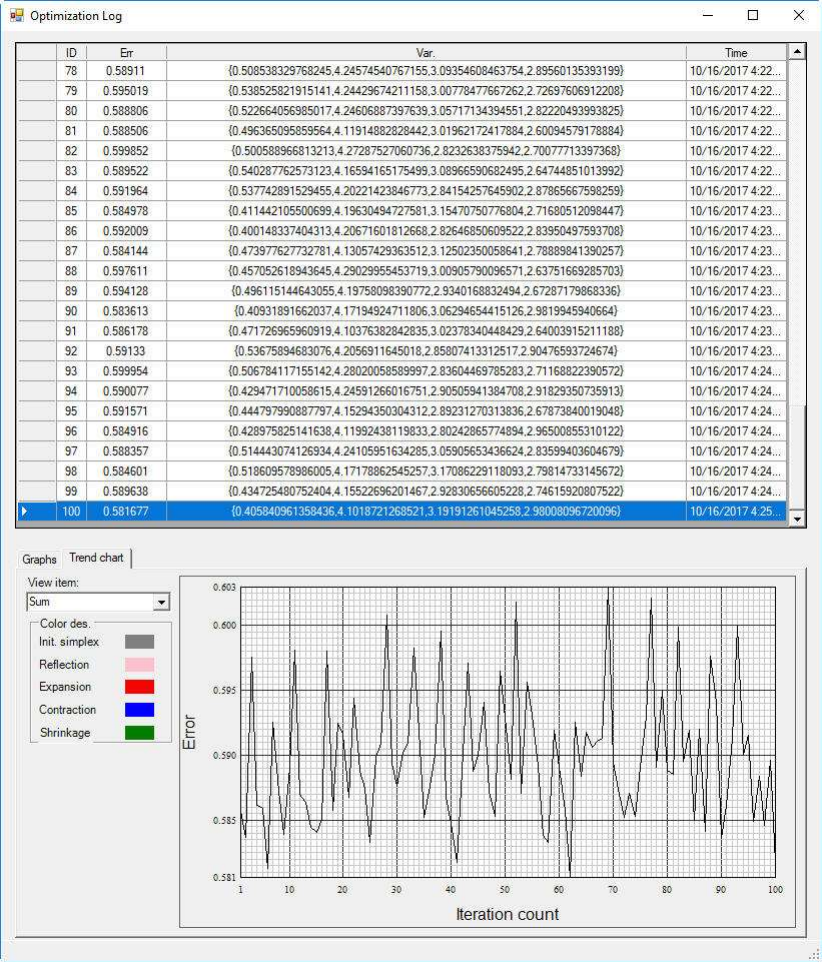

第一次迭代完成后，將出現優化日志，并顯示每次迭代的結果。日志顯示了Err函數，它是1-這個例子中目標上的通量，四個變量中每個變量的位置以及每次迭代所花費的時間。它還有一個誤差函數的趨勢圖。分析的時間花了15分鐘多一點。

100次開關試驗的蒙特卡洛分析結果

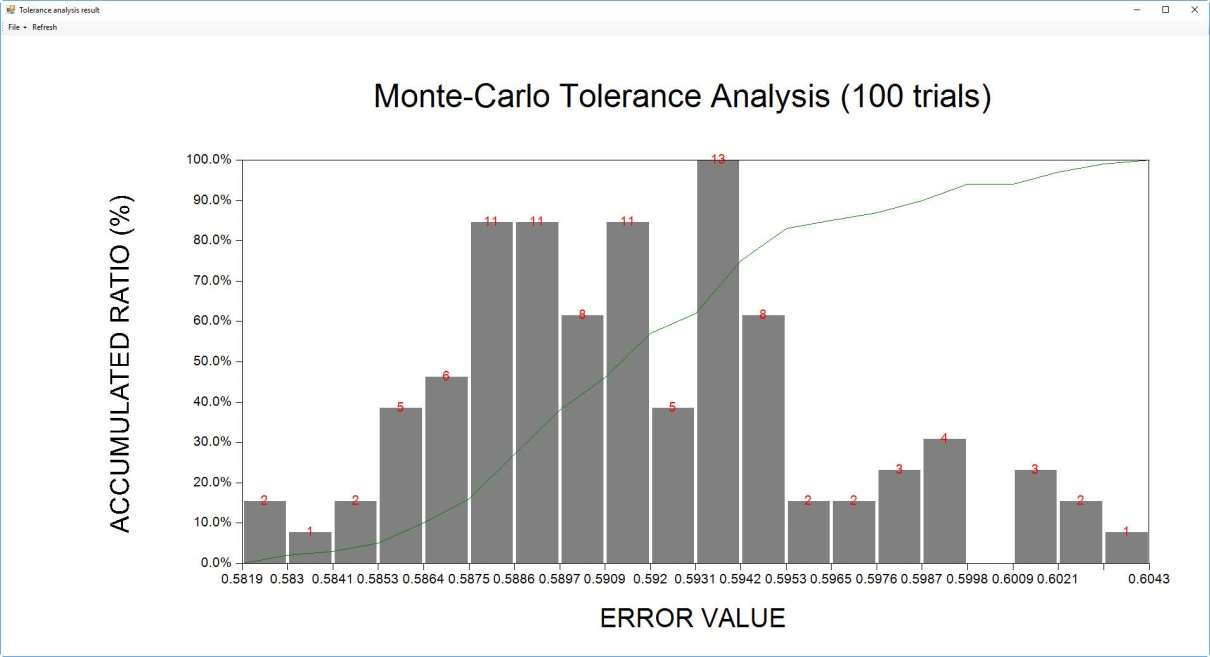

在分析完成100次試驗后，將顯示一個圖形結果。該圖顯示了誤差值與累積比率，與此結果匹配的試驗次數在頂部用紅色表示。該分析的大部分結果在.5853到.5953范圍內，有75個結果。

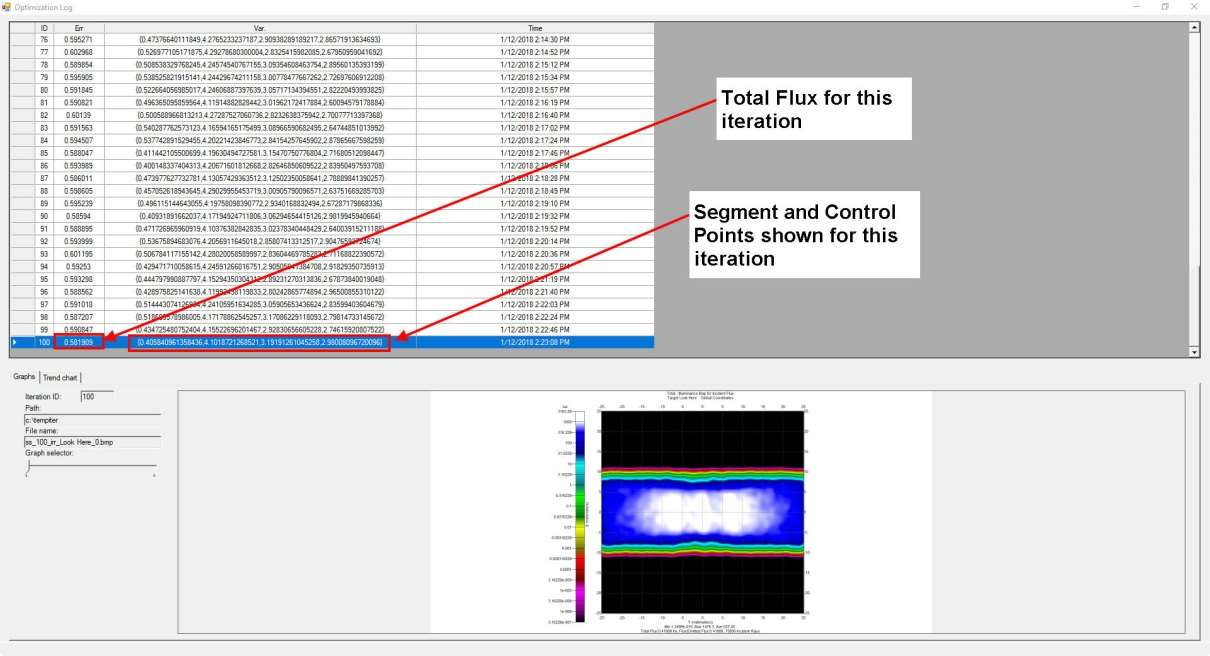

迭代#100的結果顯示在上面的優化日志中。誤差函數的結果顯示在第二列，變量的位置顯示在第三列。為第100次迭代1選擇了圖選項，偽顏色輸出中相應的照度圖顯示在右下角

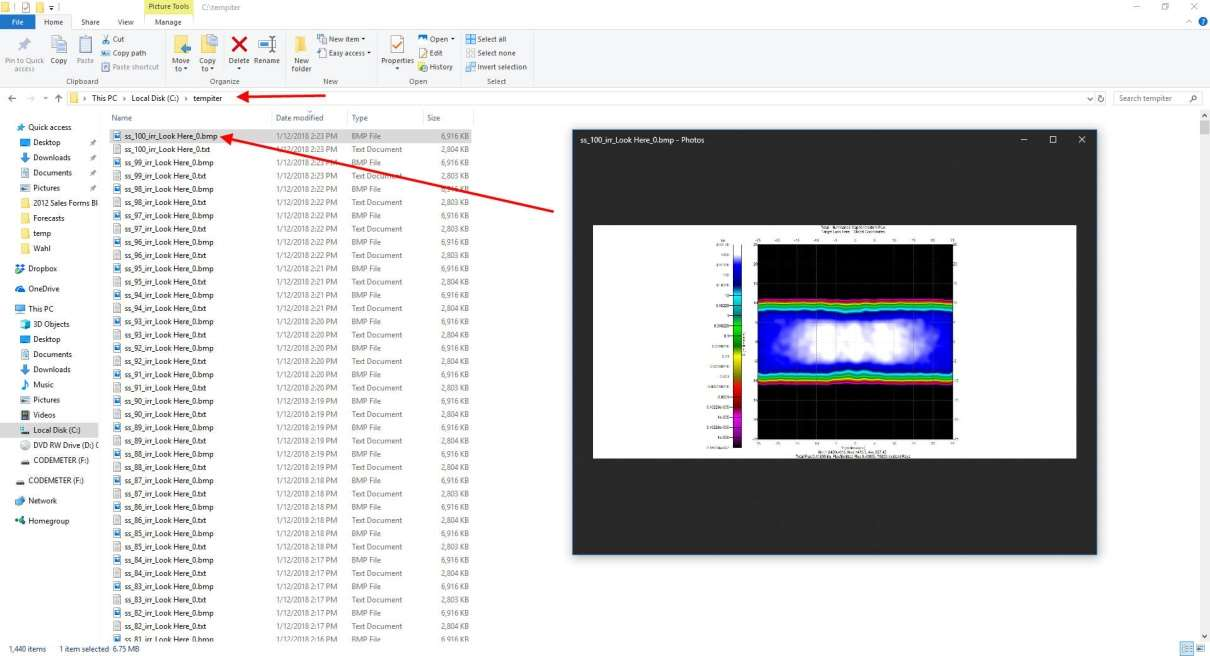

每100次迭代的所有結果都保存為優化對話框中的“路徑”字段指定，以便于后處理查看。

文章引用：

1. Lambda Research Corporation 25 Porter Rd. Littleton, MA 01460 www.lambdares.com

2. 蒙特卡洛模擬及其在公差設計中的應用 天津科技大學 袁貴星 王平
