分光輻射度計是一種功能強大的工具，能夠在單個點位置測量光源或發光顯示器的亮度（照度）和顏色（色度）。成像色度計同樣是功能強大的工具，可基于圖像測量光度和色度，以獲取空間背景信息。每種光學測量設備（LMD）以不同的方式測量色彩，并采集有關被測設備（DUT）視覺特性的不同數據子集。為確保在所有階段（從實驗室到最終裝配）對照明和顯示器產品進行完整的性能和質量評估，開發人員和制造商們通常需要一組完整的數據，包含光譜特性和色度特性在內。

在開發和制造過程中，制造商們需要對產品和設備進行亮度和色度測量的示例。

許多檢測應用同時需要分光輻射度計和成像色度計來進行設備質量評估。這通常要求制造商們同時采購這兩種系統。但由于一次只能使用一種光學測量設備（LMD）進行測量，因此需要建立多個工作站點或流程——這種方法不僅效率低下，而且成本昂貴。此外，系統之間的任何手動設置和數據傳輸都可能導致較長的停機時間，或者在檢測過程的任何階段引入錯誤。

通過將兩種測量設備集成到單個系統中，可以向開發人員和制造商們提供更強大、更多功能、更精確、更高效的檢測解決方案。為了幫助大家深入了解這兩種類型的光學檢測設備（LMD），包括它們分別如何表征亮度和色度、它們的互補功能以及光譜數據和色度數據對于設備性能評估的重要性，我們將首先探討光度。

光譜與色譜

電磁光譜對太陽輻射出的所有光能進行了表征——實際上，涵蓋宇宙中的所有光能，包括人眼可見的光能和人眼不可見的光能。表征光線的一種方法是通過其波長。光波由稱為光子的亞原子粒子組成，它們以不同的頻率振蕩。頻率越大，波長則越短。

整個光譜范圍的一端為超高能量的伽馬射線（短波長），另一端為低能量的微波和無線電波（長波長）。光譜中間非常小的波段為人眼可以感知的可見光范圍?？梢姽獾牟ㄩL范圍為大約380納米至700納米，該范圍的低端為紫外線（UV），高端為紅外線（IR）。

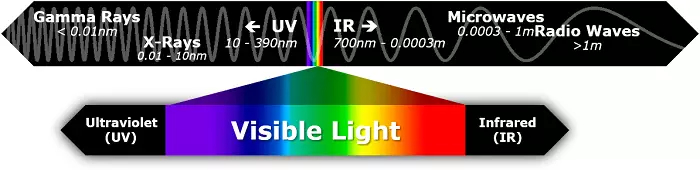

完整電磁波譜，從高能、高頻、短波伽馬射線到低能、低頻、長波無線電波?？梢姽庾V——人眼可以感知的波長范圍——只是電磁光譜的一小部分，范圍從大約380納米到700納米。

輻射測量學、光譜測量學和光譜輻射測量學

輻射測量學是一門涉及測量所有光線波長的學科，包括超出人眼視覺范圍的波長。輻射計是用于表征給定波長范圍的能量值的儀器，例如：UV紫外光或IR紅外光），通常價格低廉，便于攜帶，并且可以快速測量光源的總功率或輻射通量（以瓦特為單位）。

雖然光譜儀也用于測量波長范圍，但其通常專門用于測量光的成分，方法是使用內部光學衍射光柵、棱鏡或濾光片將光分離為其組成波長。雖然光譜儀異常精確，但并非完整的系統。相反，它們需要與其他光學元件搭配使用，以輸出相關的測量值。

將光譜儀與輻射計搭配使用，則成為分光輻射計，其利用光譜儀的高精度來測量光源的各種特性，包括輻射度值、亮度值和色度值。分光輻射計可用于單獨采集光譜值，也可用作參照儀器，以提供極其準確的數據，用于校準其他測量儀器，比如成像儀。

所有這三種光學檢測設備（LMD）的一個共同缺點在于，它們只能測量一個較小的區域或“點”——有時被統稱為“點式設備”，這意味著他們無法同時測量完整的顯示面板或光源的完整分布。相反，必須單獨進行多次測量，以采集所有相關的光輸出。

成像亮度計和色度計

亮度測量學是從人眼感知的角度測量光波長的學科；色度測量學則基于人眼對色彩的感知方式將相同的原理應用于測量波長。與上述點式測量設備相比，成像亮度計和色度計是通過單個圖像一次性采集和測量整個區域的儀器，然后可以同時對多個參數進行分析。

成像亮度計可同時測量亮度值和空間分辨率；色度計也可以測量這些特性，同時還可測量色度。這些光學檢測設備（LMD）系統支持更先進復雜的圖像處理技術，比如顯示器Mura分析和缺陷檢測，這些技術依賴于能夠?qū)φ麄€被測設備（DUT）上的測量值進行比較，以評估均勻性。

光譜和色度測量

光譜測量與亮度/色度測量之間存在關鍵區別。由光譜輻射計測量的光譜數據主要采集以下絕對值：光源每個波長的原始能量。相比之下，亮度/色度測量是從人眼感知的角度對光源進行表征，此數據主要采集標準人眼感知到的每個波長的能量值。

光譜數據可用于創建光譜功率分布（SPD）：光源的能量和波長特性的圖形表示，如下圖所示。y軸通常在0 -1的范圍內標準化，表示每個波長的相對功率，而非絕對單位測量值。

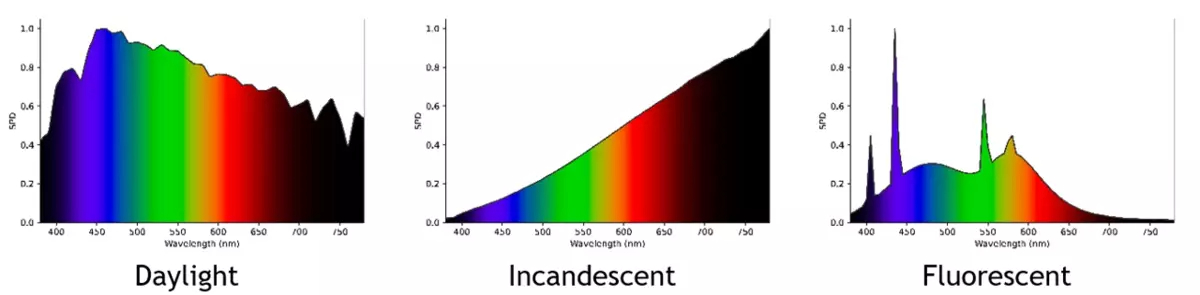

三個示例光源的光譜功率分布：全日光下的太陽、標準白熾燈泡和標準熒光燈泡。波長顯示在x軸上，相對強度（功率）顯示在y軸上。（圖片來源：Luminus Devices, Inc.)

色度測量數據可用于表示人眼視覺系統對光源的光譜功率分布（SPD）的響應，人眼將其感知為單種“色彩”。實際上，我們看到的色彩是基于人眼中的結構（視錐細胞）如何響應三種原色——大致為紅色、綠色和藍色，如下圖所示。如需了解有關光譜功率分布（SPD）和人眼視覺反應的詳細說明，請觀看Photonics Spectra舉行的以下網絡研討會：“色度測量法：亮度和色度測量科學之入門知識”。

人眼具有三種視錐細胞（S、M和L），每種視錐細胞的敏感波長范圍大致對應于紅光、綠光和藍光。人眼三種視錐細胞的合并響應使我們能夠在每種波長的給定功率下感知光譜功率分布（SPD）的“色彩”。

光譜功率分布（SPD）和光譜數據在科學、工程學、工業和商業領域中具有眾多用途。舉例來說，LED制造商和照明設計師通常會參考光譜功率分布（SPD）數據，以幫助創建最適合人類活動需求和舒適度的照明方案（以人為本的照明)）。色度測量數據在制成品評估方面特別有用，比如印刷材料、油漆表面、光源以及供人類觀看和使用的發光顯示器。在這些使用案例中，絕對色彩規格并沒有顧客對該色彩的視覺感知重要。

通過標定確保準確性

只有在確保準確性的情況下，亮度和色度數據才有用。任何測量設備或任何一件計量設備都必須根據已知標準進行標定，以確保其提供的測量結果始終準確無誤。舉例來說，瑞淀的測量系統出廠時已經過標定，并在安裝時再次標定，此外，我們還建議客戶每年重新標定一次，以確保持續提供最佳性能。

而且，有些應用需要更頻繁的標定，比如，在需要測試不同類型或顏色的被測設備（DUT）的情況下。使用成像色度計時，需要光譜儀或分光輻射度計提供的絕對測量值，用于重置色度計對于每個新場景的響應。在這些情況下，拔出光譜輻射計設備頻繁進行手動標定，可能非常費力且耗時。

配備集成光譜儀的成像色度計可以快速提供自動化標定，從而消除了這些問題。設備制造商們可以高效、準確地測量他們所需的完整數據集。

一體化解決方案：成像色度計 + 光譜儀

瑞淀的新型一體化解決方案ProMetric? I-SC 款可滿足這一需求，該解決方案將高分辨率ProMetric I 成像色度計（用于快速視覺檢測）與高端光譜儀（用于實時色度標定和光譜數據測量）搭配使用。這一創新設計基于瑞淀光學系統開發的專利技術（美國專利號：8482652）。

通過使用所連接的成像色度計采集的測量圖像，ProMetric I-SC系統可以在被測設備（DUT）的中心點測量光譜數據，同時量化和比較整個圖像上的空間亮度值（cd/m2）和色度值（CIE x,y和u'v'），以對被測設備進行評估。這兩種系統使用單個軟件平臺（瑞淀的TrueTest?軟件）進行控制，而且該軟件還為數據可視化和輸出提供統一的界面。

ProMetric I-SC系統與TrueTest?軟件搭配使用，可以在不同的測試環境下，隨著時間的推移，同時采集不同被測設備的光譜數據及準確且可重復的色度測量值。設備制造商們可以：

• 使用單套解決方案同時采集光譜和空間測量數據

• 保持連續運行，包括完全自動化的數據采集和系統標定

• 采集和存儲可重復且與CIE函數匹配的測量值

• 使用Smart Calibration?工具從多個傳感器分辨率選項和鏡頭選項中進行選擇，以實現廣泛的距離和光圈設置

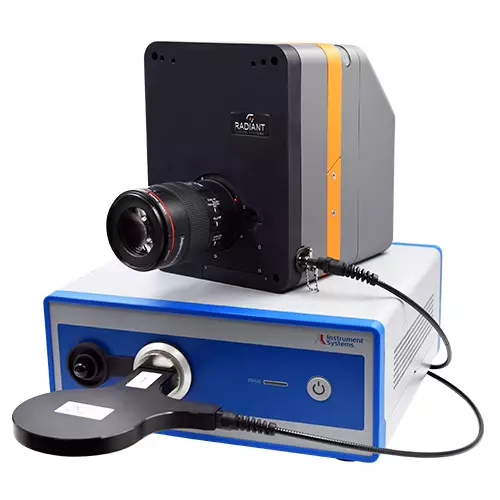

瑞淀的ProMetric? I-SC系統將ProMetric成像色度計與高端光譜輻射計一體化。

憑借全新的ProMetric I-SC系統，瑞淀可通過單套解決方案提供兩種系統的獨特功能優點，從而消除了用戶購買多套系統或單獨學習不同平臺的負擔。此外，直接集成還可以在無需人工干預的情況下啟用系統功能。用戶可以在光源上完全相同的點位置測量光譜數據和空間數據，監控輸出，并直接應用色度校準，無需移動設備。

通過將不同系統的獨特功能整合在ProMetric I-SC解決方案中，還可以從整體上最大限度地提高該解決方案的功能。用戶可以基于測量圖像的背景信息，將光譜儀光譜測量點的精確位置定義為圖像中的一個點進行查看（單獨使用光譜儀和成像系統時不可能做到）。同樣地，由于光譜儀使用成像色度計的光學元件，其可以從成像儀采集的相對于被測設備（DUT）的確切位置和角度采集光譜數據。

從產品設計的絕對準確性，到生產線上質量控制的最佳效率，ProMetric I-SC解決方案專為解決端到端計量應用而設計。

來源:瑞淀光學
