1、序言

隨著LED技術的快速發展，LED路燈的應用日益廣泛。在之前的研究中，很少將駕駛員的視覺舒適度和路燈的配光進行關聯，但是它確實是影響駕駛員視覺舒適度的不利因素之一，尤其是在夜間駕駛過程中。因此，我們選擇了一條LED光源照明的道路進行實驗，這項實驗的研究結果可以作為提高道路照明質量的參考，從而改善汽車駕駛員的駕駛安全性。

2、實驗設計

本實驗以視覺舒適度和視覺干擾的角度，對LED路燈光強分布對汽車駕駛員主觀視覺感知的影響進行研究。

自變量為自定義參數，即垂直眼位照度波動動態范圍（DR），其定義為：駕駛員眼位垂直照度（E_v）最大值與最小值的比值。DR設置了4個等級，分別為14.8（A）、100（B）、239（C）和447（D），在實驗過程中，可以通過帶有波形發生器的可調光LED光源實現。

因變量為被試的主觀評價結果。在不同DR等級的照明光環境中，被試需要回答兩個問題，問題的內容如下：

? 請評價您在該照明場景中的視覺舒適度（1：非常不舒服；4：中立；7：非常舒服）

? 請評價您在該照明場景中視覺干擾感知的程度（1：非常嚴重；4：中立；7：完全沒有）

實驗被試為32人，其中15名男性，17名女性，平均年齡為30.8，標準差為11.8。被試的顏色識別能力與視力均正常。

實驗在暗室中進行，天花板和墻壁均涂成黑色，用以模擬夜晚的場景。實驗設置主要包括兩個設備，分別為：投影屏幕和可調光LED光源。通過虛擬現實軟件可以在投影屏幕上播放光型可變的道路照明視頻，可以使被試感受到沉浸式的夜晚駕駛感受?？烧{(diào)光LED光源受波形發生器和電源的控制，用以模擬波動光，該波動光會引起被試眼位垂直照度的波動。可調光LED光源安裝于被試頭頂上方視線之外的區域，出光面正對被試，避免在被試眼位形成不舒適眩光。實驗設置示意圖如圖1所示，真實的實驗場景如圖2所示。

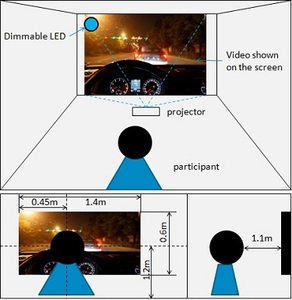

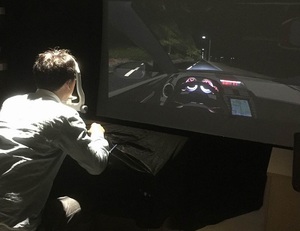

圖1 實驗設置示意圖	圖2 真實實驗場景圖

實驗中32名被試被分為4組，每組被試眼位垂直照度變化順序均不同，場景設置按照拉丁方排列方式設計。

每次實驗邀請一名被試參加。首先，請被試在實驗同意書上簽字，并進行10分鐘暗適應，在暗適應的過程中主試向被試介紹實驗?zāi)康暮驮囼炦^程；然后，進行練習，使被試熟悉實驗過程，做好實驗準備；最后，正式開始實驗。被試需要在不同場景中對視覺舒適度和受干擾程度進行評分。對語義表達表中被試的評分進行記錄和分析。

3、結果與討論

本實驗使用專業統計軟件“IBM SPSS Statistics20”進行數據分析，通過以下段落對視覺舒適度和受干擾程度進行了分析。

32名被試的評分結果匯總情況如下圖3所示。

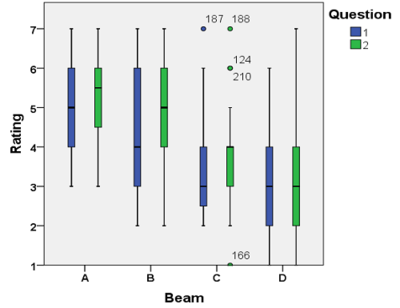

圖3 實驗評分結果圖

A.視覺舒適度

4個DR水平下被試的評分結果如下圖4所示，分析結果如下表Ⅰ和表Ⅱ所示。

數據分析采用方差分析法。被試評分作為因變量，性別和DR值作為固定值。結果顯示：不同性別的被試之間沒有顯著差異（F=0.000，Sig.=0.990）；當DR值變化時存在顯著差異（F=14.426，Sig.=0.000<0.05）。

得到的一般結論如下：

l 由于視覺刺激的波動，DR值的差異確實會對被試視覺產生影響。就被試主觀評價的平均值而言，按升序排列依次為D、C、B、A，這就意味著光束A具有最高的視覺舒適度，光束D具有最差的視覺舒適度。同時，根據SPSS分析結果表明，光束A和光束B，光束C和光束D之間無顯著差異。而AB組和CD組之間卻存在顯著差異。

l 男性與女性之間無顯著差異。

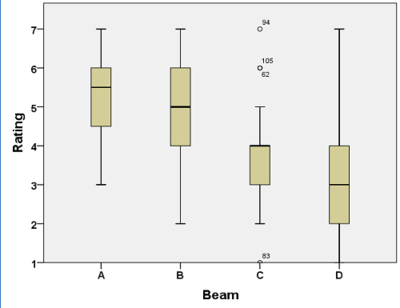

圖4 實驗結果

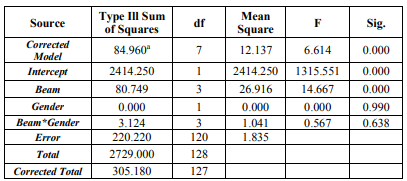

表Ⅰ多因素對比分析

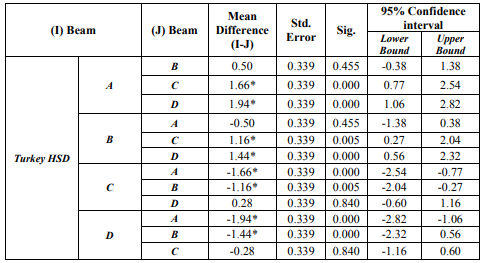

表Ⅱ不同光源評價結果分析

B.受干擾程度

受干擾程度采用了相同的分析方法，4個動態范圍的主觀評價結果如圖5所示。SPSS分析結果如下表Ⅲ和表Ⅳ所示。

在數據分析過程中，我們將被試的主觀評價結果作為因變量，將性別和動態范圍作為自變量。結果表明，不同性別之間仍然沒有顯著差異（F=0.175，Sig.=0.676），而當DR值變化時，發現存在顯著差異（F=14.426，Sig.=0.000<0.05）。可以得出以下一般結論：

?動態范圍的差異確實會影響對干擾程度的感知，結果與A相似。既（D<C）<（B<A）

?男性與女性之間無顯著差異。

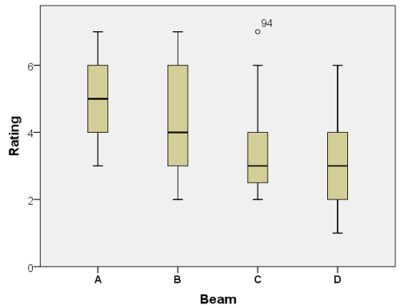

圖5 實驗結果

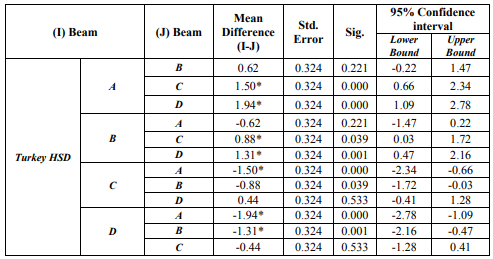

表Ⅲ 不同光源評價結果分析

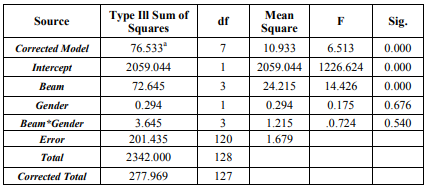

表Ⅳ 多因素對比分析

C.動態范圍（DR）閾值

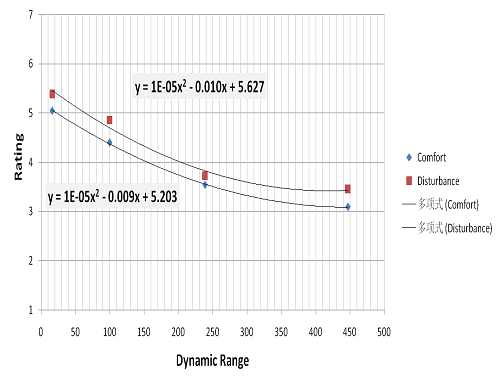

在不同DR值的情況下，視覺舒適度和受干擾等級擬合的回歸曲線如圖7所示。其中評分“1”表示“非常不舒服”和“非常受干擾”，評分“7”表示“非常舒適”和“完全無干擾”，評分“4”為臨界值，表示剛開始感到視覺不舒適和干擾。因此，可以得出，當動態范圍值超過160時，開始出現視覺不舒適，當動態范圍值超過210時，開始出現視覺干擾。也就是說，DR中的160是視覺舒適度的閾值，DR中的210是視覺干擾感受的閾值。

圖6 視覺舒適度與受干擾程度擬合曲線

4、結論

這項研究主要研究了道路照明燈具的光強度分布（光束形狀）對駕駛員主觀視覺感知的影響，同時考慮與照明質量量化系統相關的參數。燈具之間照度的動態范圍（DR）被定義為空間照明分布的數學屬性，對視覺舒適度和受干擾程度進行定量評估，并將其與客觀照明參數建立數學關系，從而得出合理的燈具光強分布。

我們發現動態范圍的數值越高，視覺上可以感覺到的不舒適度和受干擾程度越大。視覺舒適度的動態范圍的閾值為160，視覺受干擾感受的閾值為210。

因此，這項研究的結果為道路照明設計的實施提供了建設性的解決方案。眼位照度級別應介于最大值與最小值之間，盡量將動態范圍的閾值降低到160以下。

文章來自中國國際汽車照明論壇論文集
