【光學課堂】如何校準顯示器
發布時間：2023-11-14
瀏覽次數：249
近年來，數碼印刷發展明顯加快，越來越多的客戶選擇用數碼印刷來替代或補充傳統的印刷方式。
印刷的本質是對原稿的復制。隨著數碼印刷的不斷發展，越來越多的客戶提出了同樣的一個需求：如何在電腦顯示器上模擬不同印刷設備輸出后的顏色效果，也就是所看即所得。但現實與理想往往大相徑庭，經常會發生輸出色彩與原稿不一致而導致退單、返工，以至于浪費大量的人力物力去重新打印。在這種情況下，人們下意識就會去質疑輸出設備是否存在故障，需要不斷的去調整設備。
為什么不能反過來思考一下，在輸出稿與顯示器的原稿對比時，顯示器顯示的顏色是否符合標準？如果是在有限的顯示色域和均勻性不平衡的顯示器上查看原稿，那么顯示的顏色是否可以值得相信？我們應該怎么去調整顯示器，使顯示器保持在一個穩定的工作狀態？如何去調整輸出設備？這一過程也就是我們常說的軟打樣。
01
一個合格的軟打樣流程，應該滿足以下條件
三、分光光度儀：用于測量顯示器的參數（演示選擇儀器為：i1 Publish Pro2）
02
03

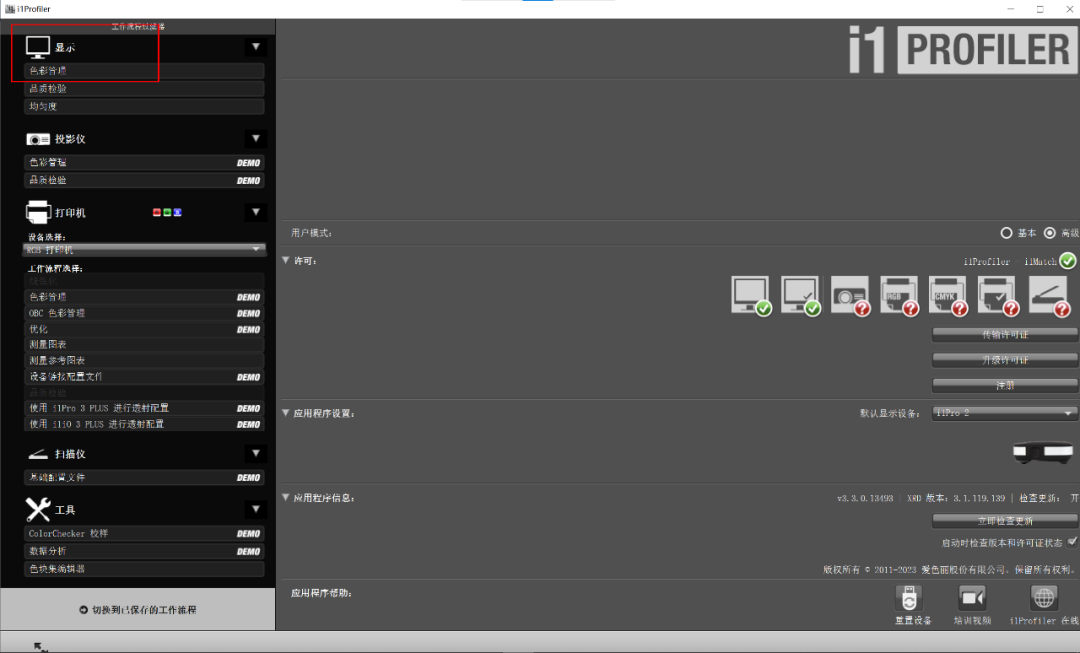

一、打開i1 Profiler 軟件，連接儀器i1pro2，選擇高級用戶模式，點擊【顯示】<【色彩管理】

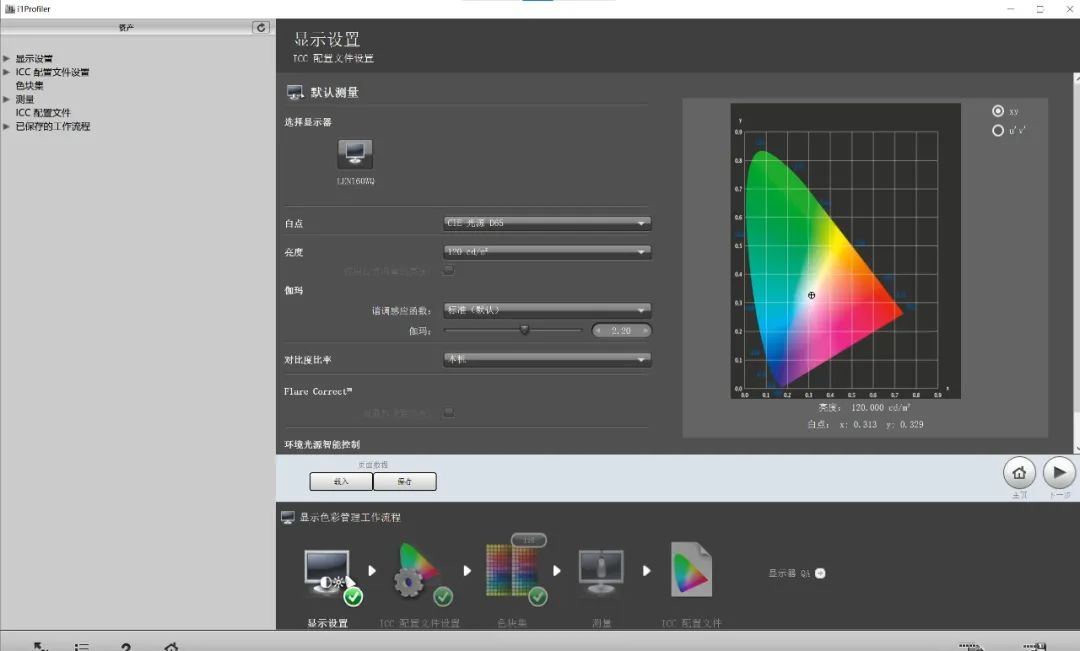

白點：可根據需要選擇D50、D55、D65、D70或保持色溫不變的本地光源。D65大多數用在攝影和圖形工作者中。D50一般用在印刷的印前流程中。
1、按照軟件提示將i1Pro2 分光光度儀放到白板上進行校準
2、安裝環境照明校準頭后，將儀器放到要匹配的環境光中，點擊測量，得到與環境光匹配的亮度。
3、對比度比率：改變黑白反差，模擬印刷品。一般選擇【本地】，即顯示器能達到的最大黑度。
4、測量和調整閃光：可以補償因?yàn)楦吖猸h(huán)境而造成的炫光影響，但是i1Pro2的測量是貼平顯示器的表面，所以炫光對它的測量數據影響不大，可忽略此設定。
5、根據周圍照明調整配置文件：可通過測量環境照明，來補償環境照明對測量數據的影響，生成顯示器配置文件。如果觀察環境是一個標準的中性灰環境，此選項可忽略
6、保存設置，點擊下一步。
三、ICC 配置文件設置：選用默認值，伽碼值選擇2.2，蘋果顯示器選擇1.8

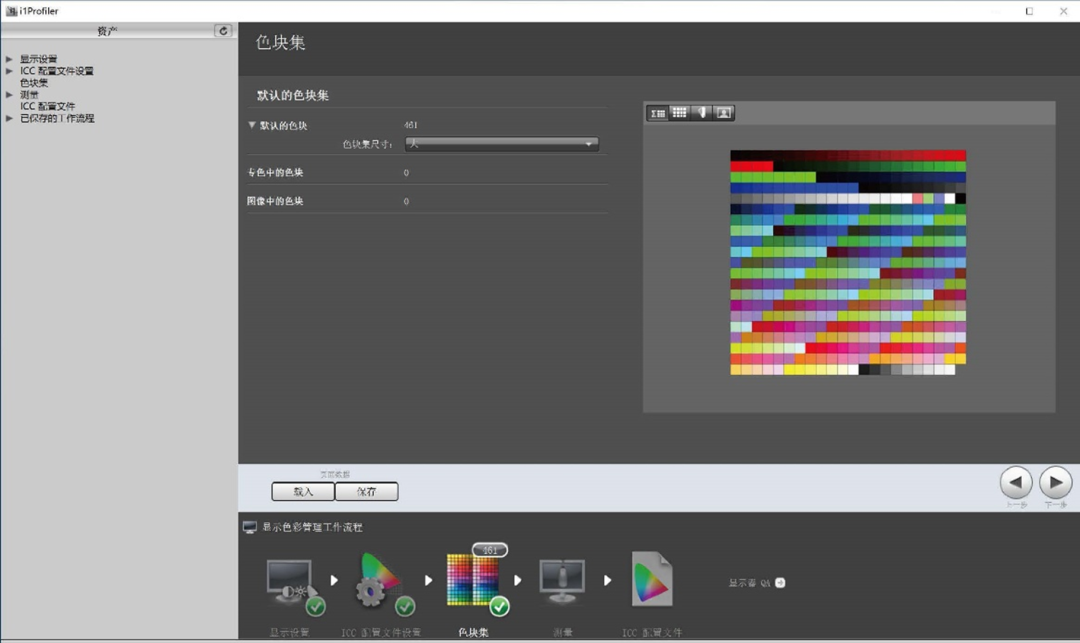

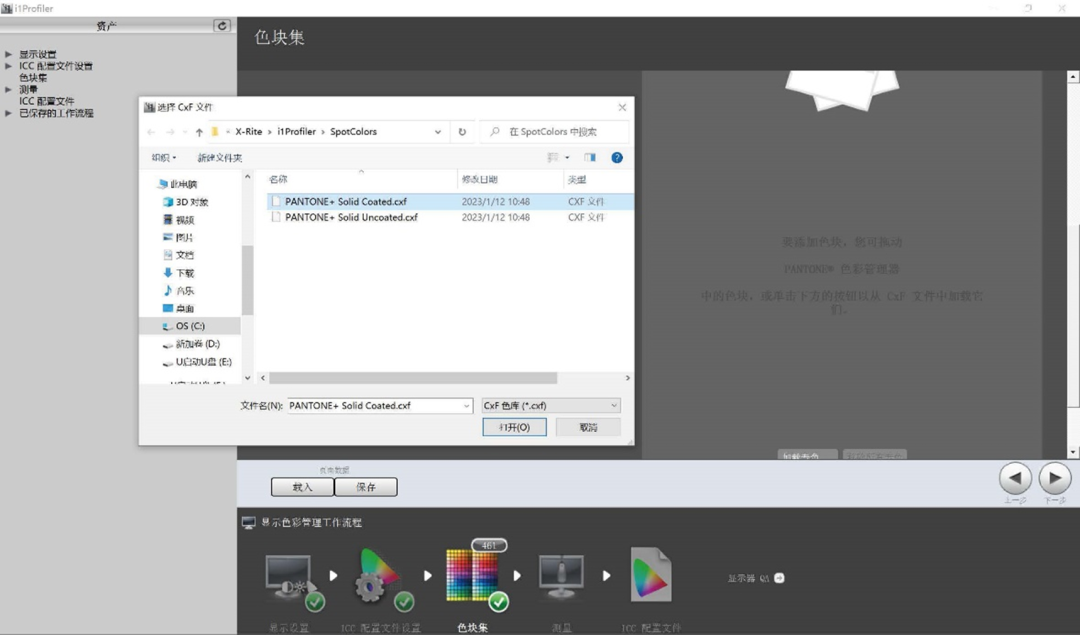

在這里可以將PANTONE專色的色塊添加進去，點擊【加載專色】選擇本地的專色色庫即可。這樣在顯示器在顯示PANTONE專色時會更加準確。也可選擇某個圖像中的色塊，把圖像加載進來，會自動識別圖像中的顏色，從而滿足一些特定的要求。

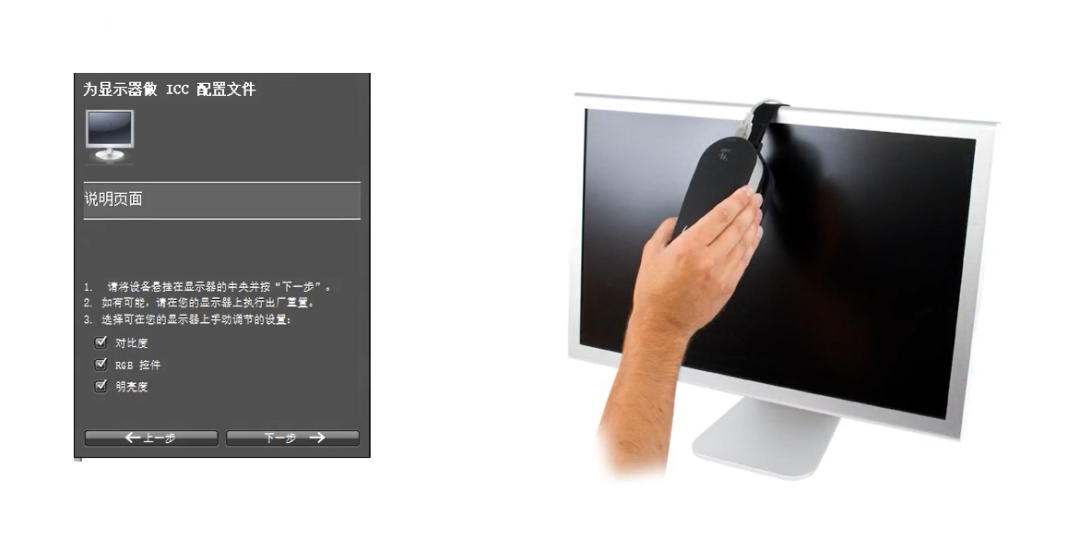

（1）校準儀器：根據提示把儀器放在校準白板上，等待校準完成。選擇“開始測量”后會自動進入全屏模式，將i1 pro2插入懸掛袋掛在顯示屏上，并調整好儀器與顯示屏之間的位置，確保沒有空隙。注意勾選的設置，軟件會自動測量并調整RGB增益,亮度對比度。

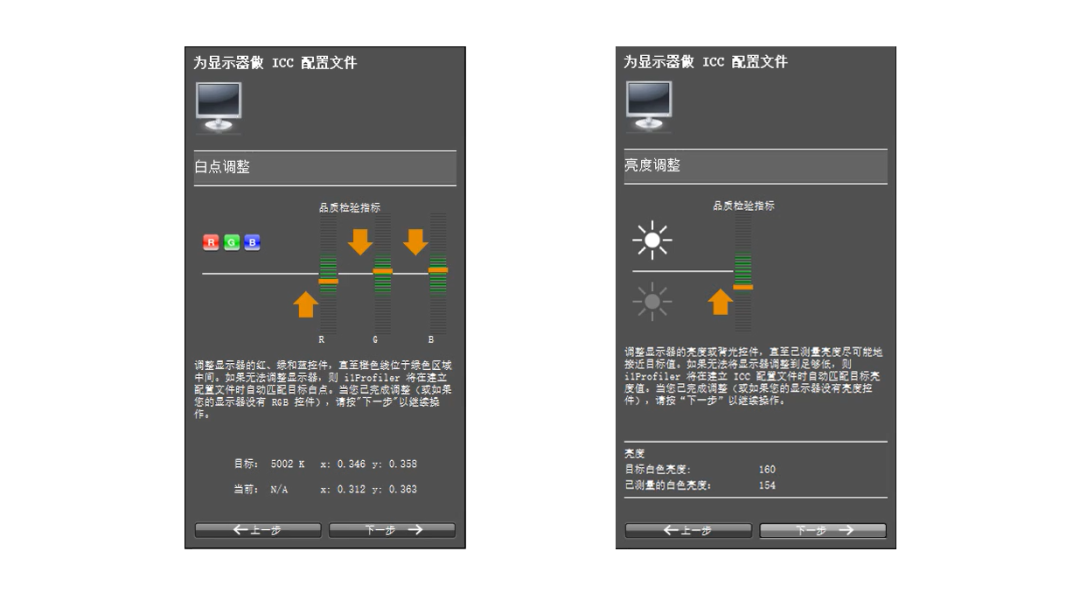

（3）亮度調整：觀察目標數據，調整顯示器的亮度，使之與目標數據匹配并通過。按動顯示器上的按鍵，上下調整幅度，調整完成后點擊下一步，會自動測量色塊。

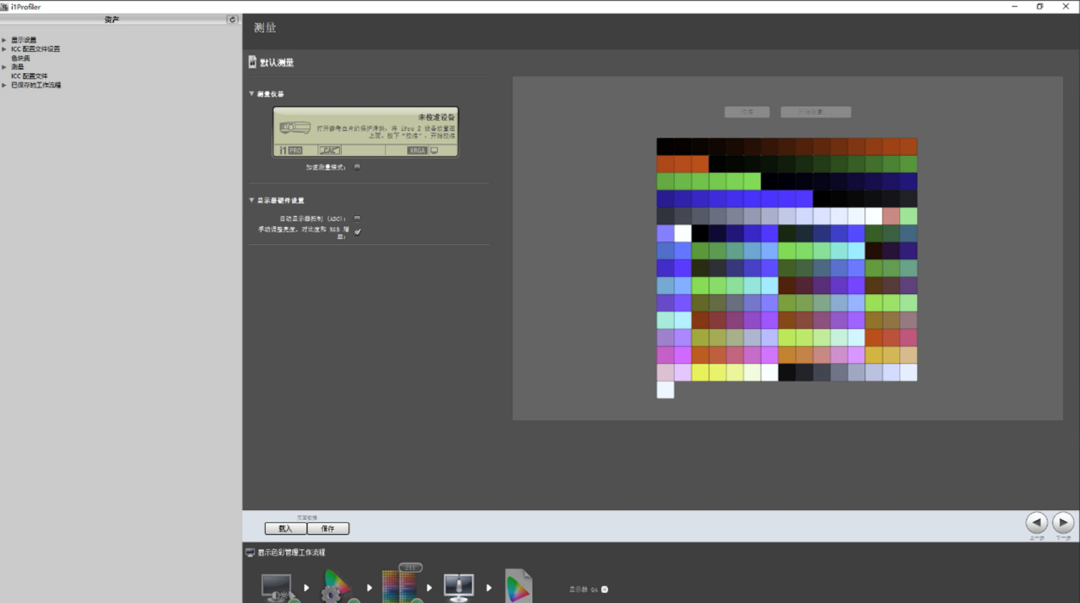

（4）等待測量：測量過程中不要移動測量設備和顯示屏。測量完成生成的配置文件可以自定義名稱并保存，該ICC配置文件會自動應用到顯示器上，無需手動加載。

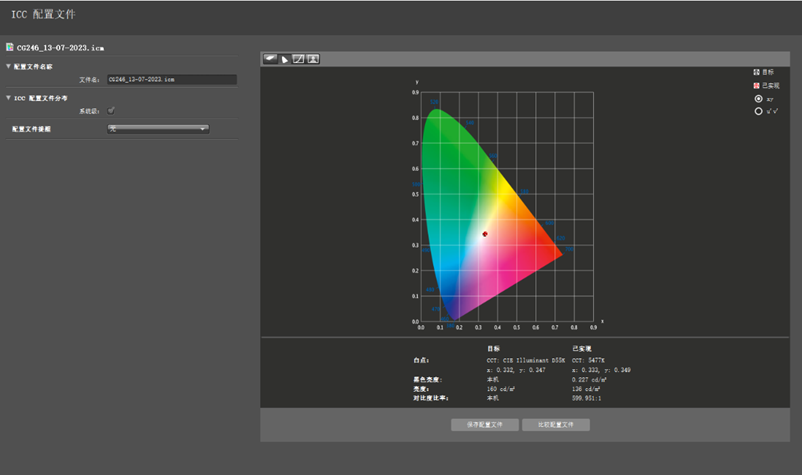

（5）結果查看：可以查看顯示器校正的色域狀態，曲線狀態，對比校正前后的變化。
（6）顯示器QA：檢查校正效果是否符合標準，一般選擇Ugra/Fogra 的cmyk v3 色塊集或者IDEAlliance ISO12647-7 色塊集，進行校驗時還需要選擇所需要的標準。如果有自定義色塊集也可以自行加載進去，但需要提供色塊集對應的數據。測量完成后，可以修改容差范圍，要求：平均ΔE小于等于2，最大色差不超過5，生成分析報告。
04
打印標準樣張
打開柯尼卡美能達作業管理器 AccurioPro PrintManager ，在設備穩定的狀態下打印樣張。輸出打印時，色彩管理選擇所需的ICC配置文件。
05
對比數碼稿與顯示器效果

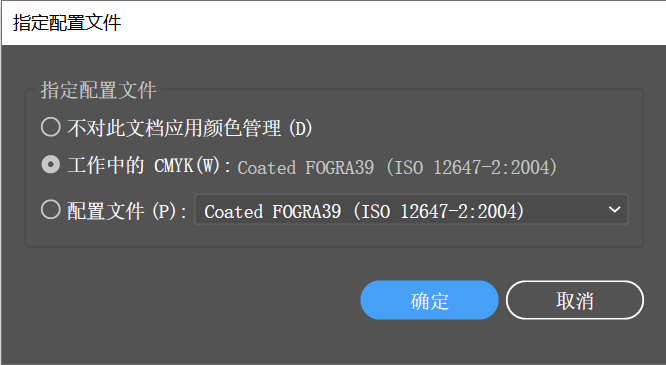

在AI或者Adobe Acrobat等軟件里打開源文件進行比對時，需注意選擇指定配置文件必須與打印標準樣張時所選擇的色彩標準保持一致。
把打印的標準樣張放在標準光源中，選擇D50光源。對比兩者的顏色差異，根據顯示器的原稿顏色，調整標準光源燈箱的亮度。
現在已經完成顯示器的調整，期待更準確的色彩體驗吧。
(文章來源: 柯尼卡美能達小課堂)
