引言
有機發光二極管(OLEDs)是由多層有機半導體材料組成的固態設備。
它們出射的光線是發散的、均勻的、無眩光的。
這種面光源是我們以前無法想象的。
因此，OLED被認為是未來的光源，特別是對于像汽車內部和信號燈的應用。
第一批使用OLED技術的汽車已徹底改變汽車照明的外觀，但未來對更多的新造型功能的需求是巨大的。
因此，用二維形狀玻璃襯底上的OLEDs將只是這個技術的一個過渡階段。
新的OLED概念和多樣式可能性是技術發展必要的。
下一個技術步驟可以是透明的OLEDs，多色或柔性O(shè)LEDs。
玻璃襯底上不透明OLEDs
汽車的外觀會受到功能和造型的影響，而車燈可以突出車輛本身的造型。
OLEDs及其產生的全新設計風格將會產生獨特的銷售導向。
OLEDs的厚度大約是1mm，因此非常脆弱。
為了保持外觀，背面一般粘在一個幾乎看不見的載體上。
OLED可以通過多個獨立發光部件來分割活動區域，因此可以根據交通情況或司機的喜好定制OLED簽名。

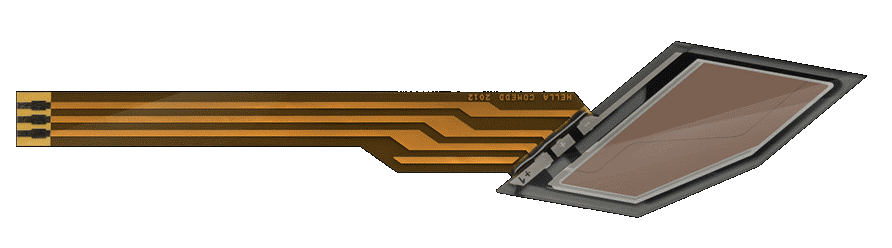

隨著系統集成技術被開發出來，例如OLED與ACF這種堅固的電力連接的顯示技術結合應用在汽車燈具中，如上圖所示。
配備了OLED的第一款汽車將會讓消費者對新的車輛外形概念產生興趣，并增加了燈具設計的多樣性。OLED的下一個技術步驟可能是透明的OLEDs，多色發射或柔性的OLEDs的使用。
透明OLEDs
通過使用透明的陰極(例如非常薄的金屬層)，可以制造出增加功能的透明的ITO陽極。其新特征有：
1.透明度高達50%。這個功能可以在OLED后方至其他光源，例如在OLED尾燈后面放置LED燈。
2.所有方向的光發射。下圖顯示了該特性的可能使用情況。
關于透明OLED的集成工藝，只有一種方式可以讓OLEDs改成不透明，即OLED后方是一個不可粘合的活動區域。

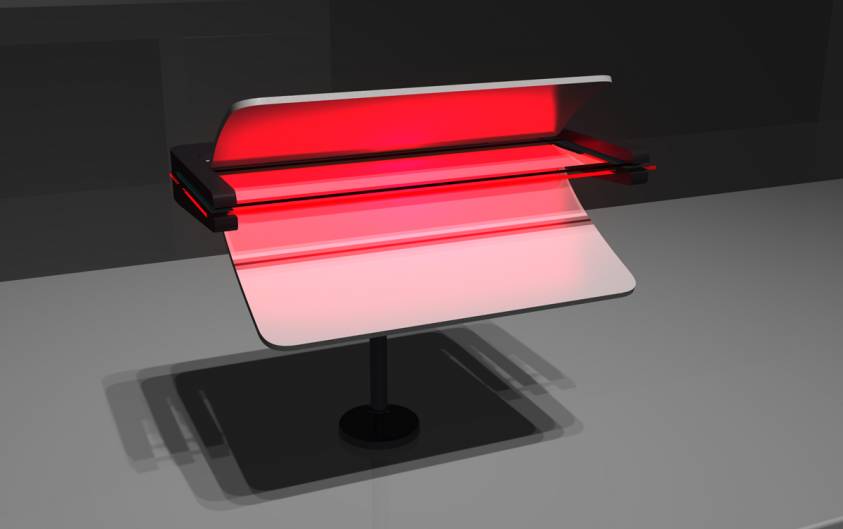

另一種裝配方法可以是安裝框架支架，如下圖所示:
柔性OLEDs
目前OLED主要沉積在平板玻璃基板上。
這種材料可以提供最好的保護，防止環境破壞影響(例如濕度和氧氣)。
但玻璃會限制OLED二維形狀設計。
盡管已經可以通過在柔性襯底(金屬箔、塑料薄膜、薄型玻璃)上使用OLED來進行三維設計。
將柔性的OLEDs集成到汽車應用中是非常有吸引力的。
海拉已經通過附加柔性O(shè)LED彎曲剛性載體，生產出剛性2?維OLED模塊。

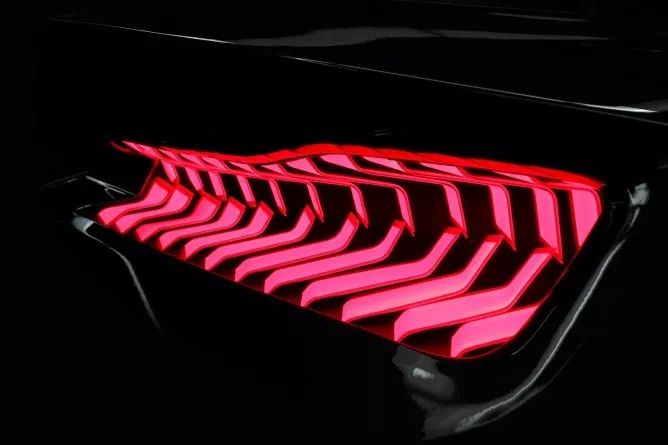

柔性O(shè)LED車燈第一個設計產品是一個后燈原型，2014由寶馬設計，如下圖所示，配備LG化學的28個可彎曲OLEDs。
上述OLEDs的烯烴襯底材料是一種薄的塑料薄膜，提供最小彎曲半徑為10mm。
多彩OLEDs
兩個或更多的單色OLED單元可以疊加在一個設備上，并單獨控制。
OLED顏色的可變性極大地增加了它的應用范圍。

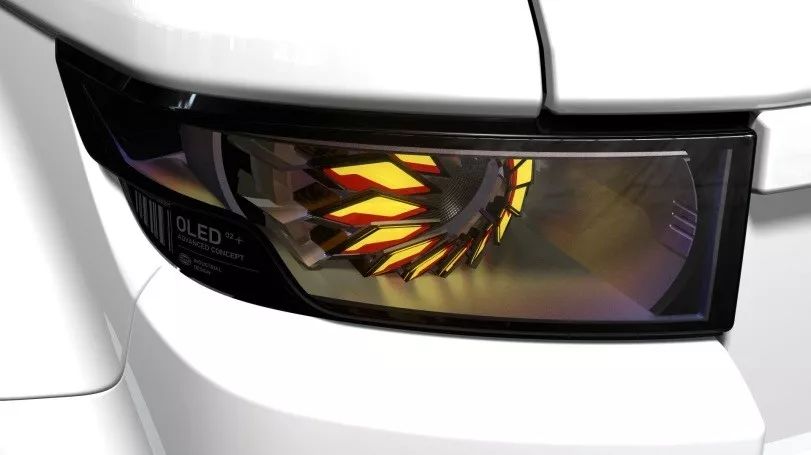

下圖為2012年的HELLA尾燈原型，有16個紅色的OLEDs。這個燈具配備了雙色OLED，其中每個區段的顏色可以從紅色到黃色改變。
這樣，兩個照明功能可以由一個光源提供。
結論
由于這一創新光源提供了巨大的機會，OLED技術將在不久的將來進入汽車照明領域。
但是簡單的不透明的2D OLED卻不能保證所有的功能實現。
隨著越來越多的汽車OLED產品出現，其獨特的銷售功能將消失，
因此需要進一步開發新的造型可能性和增加的功能，實現產品競爭。
接下來的大力發展的技術方向?qū)⑹峭该鞯?、柔性的、可變色的OLEDs。
