【技術文章】RGB氛圍燈為什么顏色會不一致？
發布時間：2021-03-11
瀏覽次數：1667

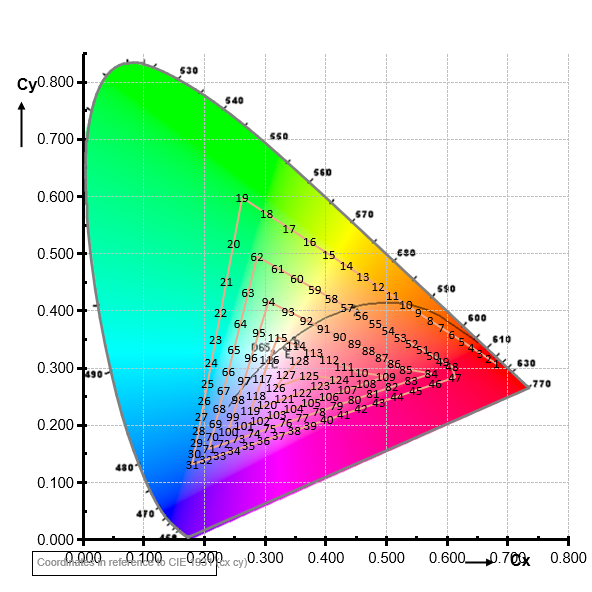

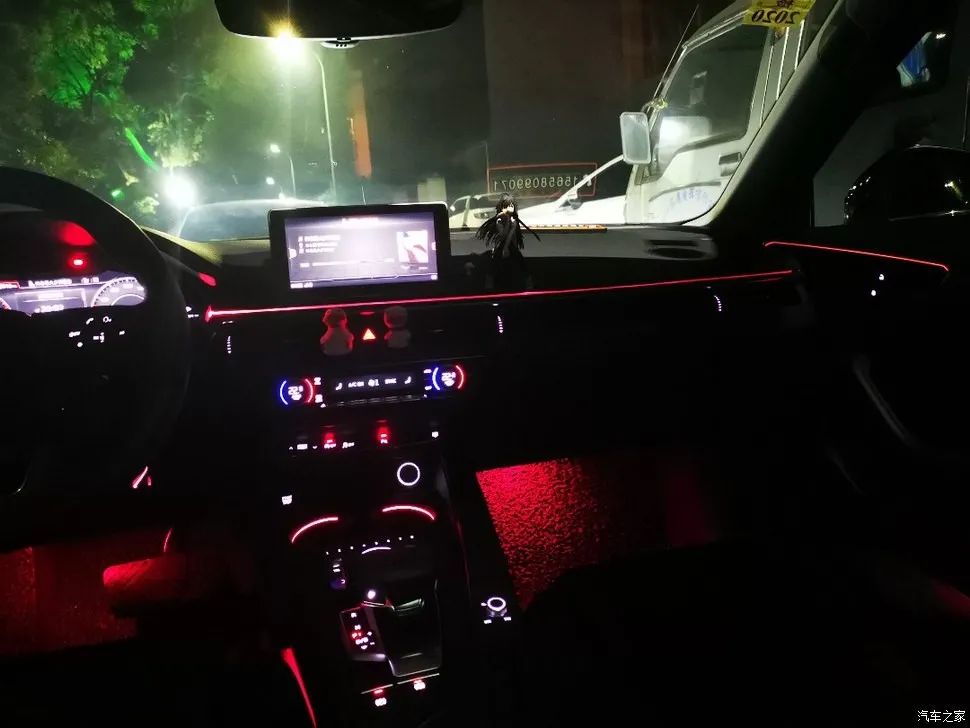

隨著人們對于汽車個性化、舒適性的要求逐漸提高，可變色的全彩汽車內飾氛圍燈逐漸成為一種新的趨勢。目前，氛圍燈的表現形式主要是單色、多色、呼吸律動、音樂律動等形式。采用RGB氛圍燈的設計也變得越來越靈活，可以實現32色、64色、128色甚至無極調光。
車內氛圍燈的組成往往有數顆甚至數十顆RGB LED光源組成，在產品中就會常常會發現氛圍燈不同位置的顏色會存在差異。
基色色差bin

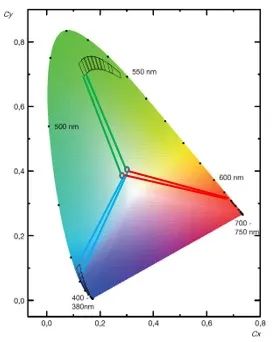

如下圖所示，RGB光源常見的混光方式是參照RGB三色的頂點色坐標作為基準，根據目標顏色進行計算，得到該顏色的PWM值。
但LED光源按照bin區進行出料，即使進行分bin之后，根據bin區大小光色仍然存在差異。雖然經過了分BIN，但當氛圍燈采取RGB混光的方式實現多種顏色的顯示時，RGB三種LED各自BIN內差異在混光后被進一步放大，導致最終同一批產品的亮度和顏色存在明顯的差異，降低了用戶的體驗。

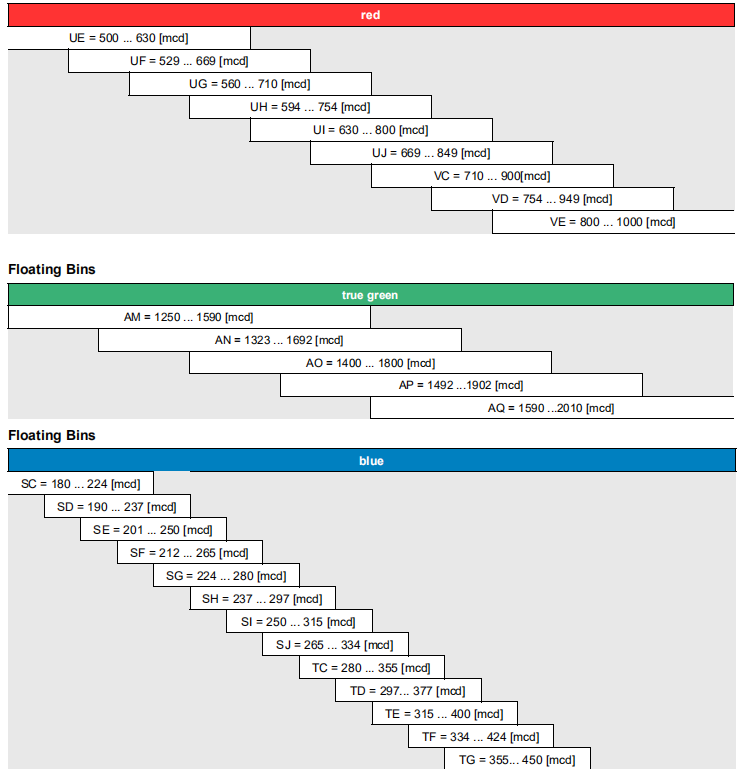

亮度bin差異
LED的混色計算和調光，其原理是通過調整RGB的三色光源的亮度比例，混合而成對應的顏色配方。但由于LED本身的亮度存在一定的不一致性（即業內常說的亮度Bin），即使在同一個Bin值，亮度差異也有20%以上，造成的結果就是用同一PWM進行驅動，混光結果光色與亮度都會產生差異。
溫度變化

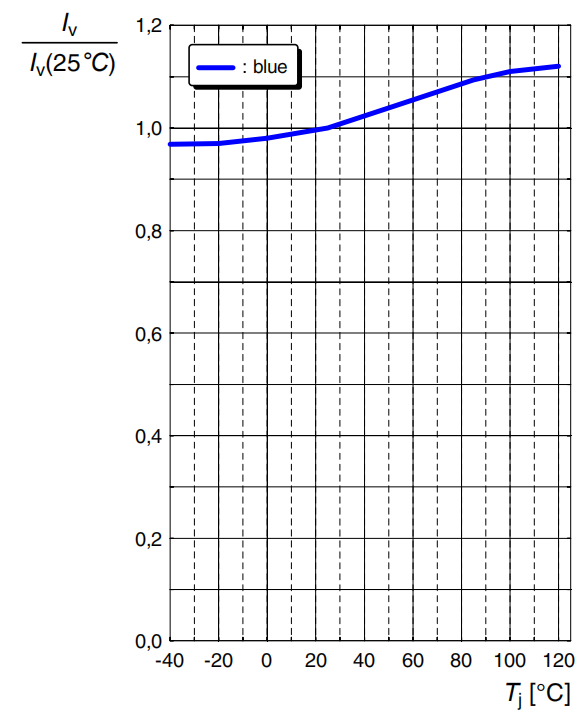

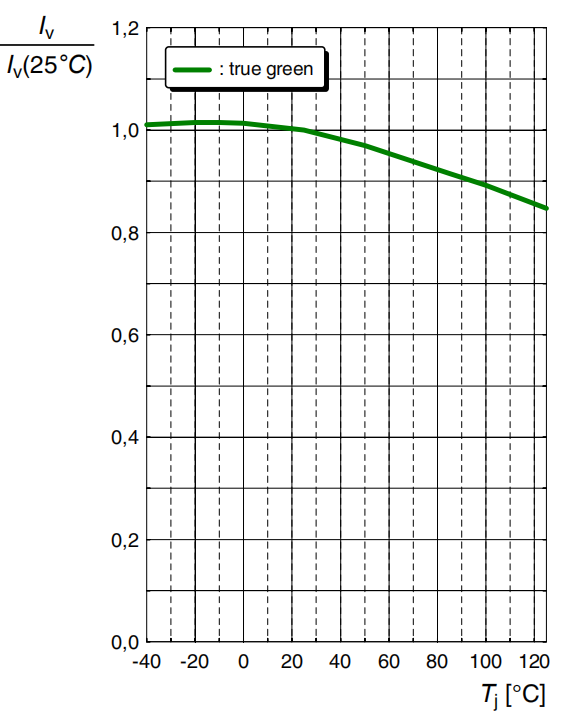

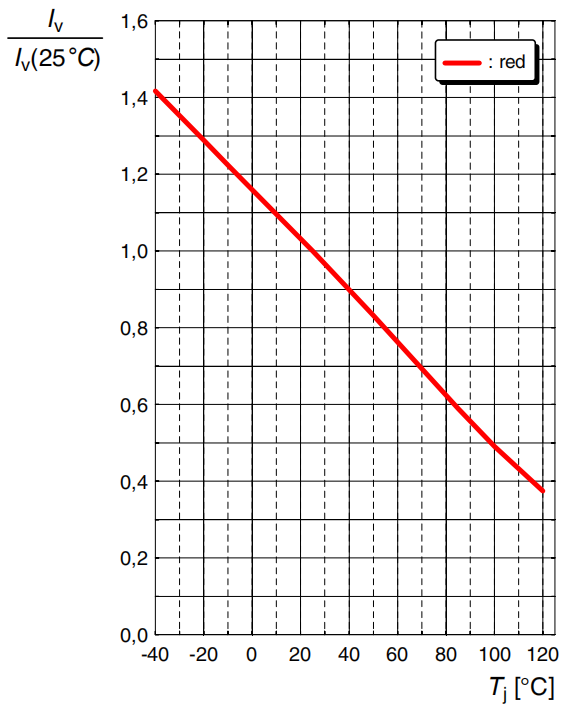

由于氛圍燈的安裝位置和工作溫度各不相同，RGB中任何一個的顏色或亮度的變化都會引起最終混光的顏色和亮度變化。如下圖所示，溫度變化對LED燈珠的發光效率影響比較大，特別是紅光最為明顯，在85℃時的發光效率只有25℃時60%。

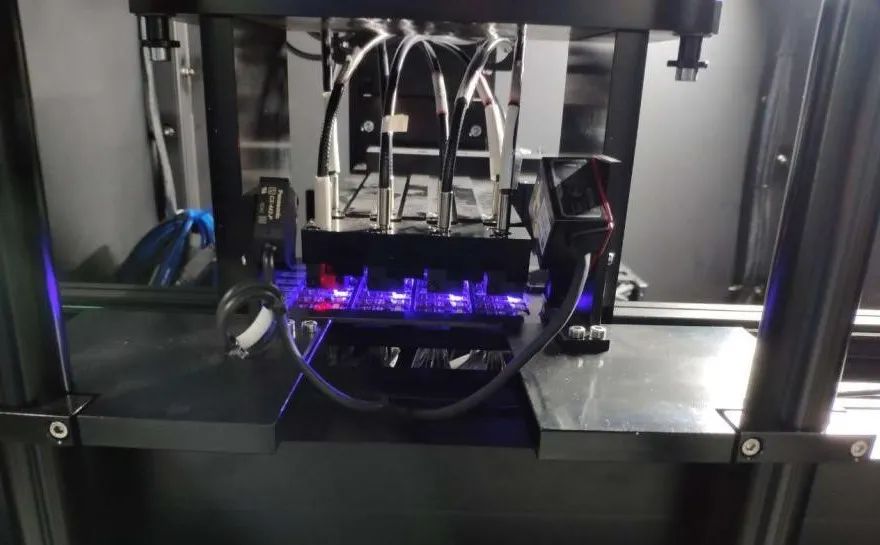

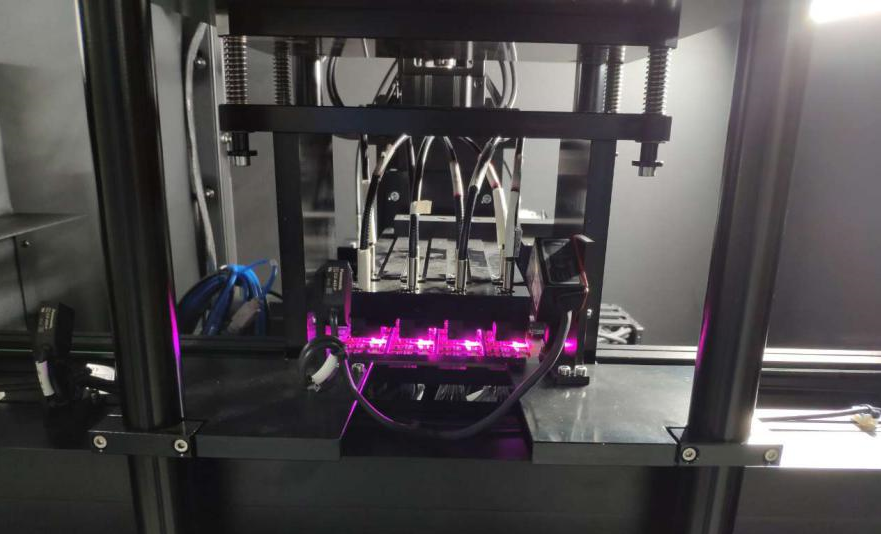

為了解決RGB LED光色不一致這一問題，我司開發了RGB調光校準系統。該設備自動點亮RGB LED PCBA，采集RGB原色，并通過算法將RGB LED標定到目標色域，消弭RGB LED的個體差異，針對客戶需求顏色色坐標計算出各個顏色的PWM配方，然后通過LIN主機回寫到MCU中永久保存，提高了氛圍燈產品的光色一致性。同時通過溫度補償算法，提高RGB光源不同溫度變化下光色一致性。
