隨著車速和交通流量的增加，夜間發生事故的可能性也在逐年上升。車燈作為車與車及其周圍環境之間的通訊工具，對保證夜間行車安全至關重要。夜間行車時，如果有某個功能，如遠光燈、近光燈、停車燈、轉向燈或尾燈不能正常工作，車廂內的駕駛員無法輕易察覺到故障，進而發生車禍。因此，保障夜間行車安全中最重要的工作，是保證車燈的所有功能都能正常工作，以及在車燈發生故障的第一時間告知駕駛員。實際上，GB4785-2019及之前版本都清楚地說明，對于轉向燈、停車燈等功能，在構思過程中需要考慮加入車燈診斷方法，如果出現故障情況，駕駛員周圍的環境可以提供視覺或音頻提示通知駕駛員采取積極措施。

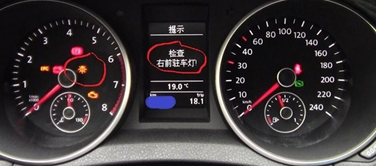

圖1 儀表盤提示檢查右前駐車燈

然而，隨著LED技術的發展，如何確定LED燈具診斷的具體參數，以及如何以經濟高效的方式實現，一直困擾著所有的工程師。在此背景下，本文通過對一般診斷方法的分析，對傳統診斷方法提供了修改建議或?qū)嶋H電路，并提出了一種能滿足不同功能要求的綜合診斷方法。

LED車燈常見故障

對于傳統的鹵素?zé)?，光源只有兩種狀態：on和off。正常工作時，所有參數（電流、電壓、溫度）始終保持良好狀態；出現故障時，燈絲熔斷并使電路斷開。通常，短路的可能性相對較低。在兩種情況（開路和短路）下，電流或電壓的參數相差很大。因此，通過測試電路的電壓或電流可以很容易地發現電路的故障。

然而，對于LED燈來說，由于每一部分都是由多個LED實現的，其中存在不同的電路連接方式（串聯、并聯或混合連接），因此無論是LED還是LED的驅動器，都存在兩種故障（開路或短路）的可能。此外，由于車燈工作在高溫高濕的環境中，有較高的滲水或進水風險，即使電路可靠性很高，也存在發生漏電的可能性。

LED驅動器的組成

診斷通常有兩種方式：LED光源診斷和LED驅動器診斷。驅動診斷一般通過開路實現，即通過評價實際輸出（電流/電壓）是否符合理論值（電流/電壓）來判斷車燈的性能是否正常。一般來說，診斷電路與LED驅動器有很強的相關性。為了保證LED電路簡單、可靠、經濟高效，需要對LED驅動電路和故障電路進行良好的匹配。LED驅動器通常采用以下三種方式實現。

表1 LED驅動器分類

分類	特點	應用
基于電阻	由電阻、電容等組成，易于電氣隔離，但精度低	低功率燈具
基于線性直流電路	由穩定直流電路構成，精度較低	中低功率車燈
基于芯片	由芯片構成，PWM高精度控制，電氣隔離困難	大功率、組合車燈

診斷模塊的組成

故障診斷反饋系統由驅動、數據采集、診斷、反饋等模塊組成。驅動模塊通常由電阻或線性電路或恒流驅動電路來實現，并能實現控制邏輯和技術要求，是LED驅動電路的核心。采集模塊主要負責LED電壓信息的采集，通過對信號的放大，為診斷模塊提供輸入。診斷模塊負責檢測電壓的故障評估，并將故障信息傳遞給反饋系統。反饋模塊根據診斷模塊的信息傳遞給BSI（車身控制模塊）。BSI此信息傳輸?shù)絻x表盤，儀表盤將警告駕駛員發生故障的位置。

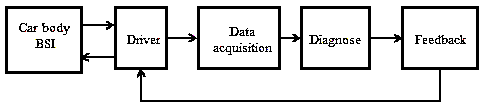

圖2 典型LED車燈診斷驅動模塊結構

在診斷系統的設計中，首先要根據不同的LED電路形式，評價如何滿足診斷要求。通常，BSI對相關參數的要求如下：

1.車燈工作電壓：保證車燈正常工作的基本電壓，一般在8～16V之間，即車燈必須在該范圍內正常工作（無異常關斷、無閃爍）。

2.工作電流：保證燈具正常工作的基本電流。LED燈得電流要求相對較低，因此電流范圍通常定義在0.1A到7A之間；當汽車燈在規定電流下工作時，需要考慮所有功能燈的可靠性。

3. 漏電流：電路開路時的電流。對于LED的前照燈，由于儲能元件如電容器的存在，即使電路斷開，儲能元件也能為L(zhǎng)ED提供電流，導致工作過程中產生車燈的閃光現象。

4最小診斷電流：如果故障診斷是通過最小電流檢測的方式實現，則電路需要考慮車身系統的最小電流要求。

LED故障診斷思路的構想:

基于LED驅動的分類，一般有基于最小電流、基于開關電路、基于比較器的反饋電路等診斷方法。本文在分析的基礎上，提出了用PWM進行診斷和通過總線結構進行診斷的方法。

基于最小電流診斷的思路：在恒流電路中，LED的故障通常會導致開路或個別LED開關斷開。開路時，電路電壓升高，觸發過壓保護，產生故障信號；但如果只是個別LED開關斷開，電路的電流變化不大，此時，可以在電路中串聯一個光耦合器。如果正常工作的LED能夠滿足亮度性能要求，則個別LED開關斷開不會導致電路關斷，此時車燈可正常使用；如果不能，則整個電路關斷，觸發故障報警。

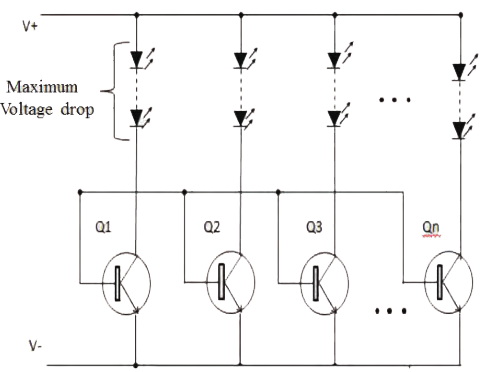

圖3 基于最小電流的診斷電路

基于開關電路診斷的思路：通常情況下要求，轉向燈工作正常時顯示高電平，工作異常時顯示低電平；以圖4為例，當LED正常工作時，Q3的基極處于高電平，Q3連接，則Q2的基極處于低電平，Q2關閉；在這種情況下，反饋電壓處于高電平；反之則處于低電平；由于汽車電子產品的工作電壓通常在9-16V之間，當工作電壓保持在9V時，無論LED是否工作，Q3的基極都會處于低電平，這就使得Q3始終處于“關”的狀態，在這種情況下，低電評的反饋會使系統誤報警，因此在構思過程中，有必要對單個LED進行監控，以確保工作電壓保持在9V時不會出現錯誤報警。

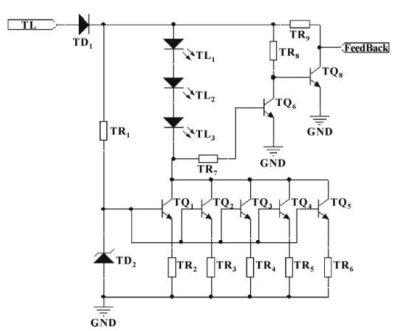

圖4 基于開關電路的診斷電路

基于比較器的反饋診斷電路：該電路利用放大器和比較器比較采集電壓和基準電壓的大小，控制終端晶體管的打開/關斷，從而影響反饋電壓的高低；其優勢是，即使輸入電壓低于9V，該電路也可以用于故障診斷（圖5）。

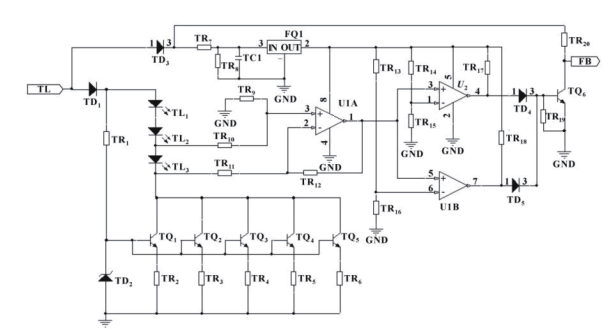

圖5 基于比較器的反饋診斷電路

用PWM進行診斷：占空比是一個周期內工作時間與整個時間的百分比，PWM診斷是一種通過設置不同占空比實現的電路；對于具有多種功能（如轉向燈、位置燈、行車燈等）的燈具，如果將上述3種電路作為首**選方案，整個電路不可避免地會變得復雜；而PWM診斷將不同的占空比設置為代表一種特定的故障，則只用一條導線就可以用于所有功能的故障診斷。這樣可以大大減少導線數量，從而簡化整個系統。

用這種方法設計診斷電路，在構思時需要注意一些要求。

1.脈寬調制精度。即LED工作時的頻率。由于電子器件固有頻率的存在，要精確地控制占空比，電路需要在恒定頻率下工作。

2.工作電壓。電路工作電壓依賴于電路的電阻值，通過示波器可發現其穩定值。

3. 脈沖寬度。它是電路工作一個工作周期時的實際時間。在汽車電子系統中，脈沖寬度的單位通常是ms。

4.對于不同的功能檢測，占空比不能太接近，以避免相互干擾。

圖6 多功能燈具集成模塊診斷與BSI

通過總線診斷（以LIN通信網絡為例）：

LIN是一種基于SCI或UART接口的低成本串行通信網絡。它基于主從結構，減輕了導線的重量和成本。它也是一種傳輸速率為1-20kbps的低層通信總線協議。LIN由一個主控模塊和多個次級模塊組成。主控模塊負責處理不同模塊的電平信息，次級模塊發送和接收數據，因此，一個LIN模塊可以實現車燈的通訊和故障檢測功能。

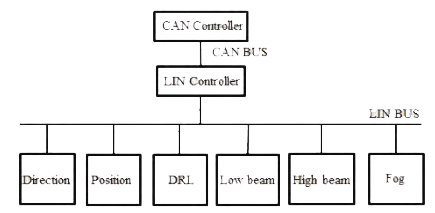

圖7 LIN模塊通信結構

總結與展望

本文根據汽車車燈故障診斷的原理，結合不同LED驅動器的特點，提出了各種故障診斷電路的具體概念，并在實際中加以應用。當然，為了選擇經濟高效的診斷方法，在構思時需要參考BSI的具體要求。此外，隨著新技術（矩陣光束、激光束等）和新功能的引入，實現對燈具模塊的故障識別和顯示變得尤為重要，其中，總線技術，尤其是高速總線的原理及其技術將是今后研究的重點，。
