自動化的三色影像色彩平衡和伽瑪校正系統

PM-PTS-DCB（顯示色彩平衡）和PM-PTS-GC（Gamma校正）軟件模塊，對采用LCD和LCOS技術的RGB三色投影儀自動進行色彩平衡和Gamma校正。這款軟件是PM-PTS軟件系列的一個組成部分，使用Radiant Imaging的PM系列影像色度計。他們一起可以校正顯示圖像的色度和亮度變化，并允許單獨進行不同顯示亮度水平的校正。PM-PTS-DCB和PM-PTS-GC，適合用于生產應用和客戶顯示屏安裝。

PM-PTS-DCB軟件工具，將被測量顯示圖像中多點的亮度和色度與目標值進行比較，這種比較可以在多個顯示器亮度水平下進行。基于實測值，PM-PTS-DCB計算出滿足輸出性能目標水平的校正系數，并且可以自動上傳這些系數至顯示器控制電路。此外，伽馬校正模塊（PM-PTS-GC）平衡每個顏色通道的輸出，以確保顯示亮度水平與理想的伽馬曲線相匹配，并保證在所有的亮度水平，目標色溫保持恒定。

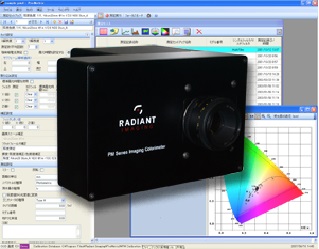

PM-PTS-DCB和PM-PTS-GC軟件被設計為與任何Radiant的PM系列影像色度計一起工作。型號眾多的PM系列影像色度計，為最終確定系統的性能、功能和成本提供了巨大的靈活性。   由于不同的顯示系統有不同的校正電路，Radiant Imaging可以定制與每個用戶的顯示器校正電路相對應的PM-PTS-DCB和PM-PTS-GC接口。此外，模塊支持ActiveX控件，用戶可使用軟件，如LabVIEW、Matlab、VBA、VBScript、JavaScript、C和C + +，進行自定義，自動化測試。

u功能

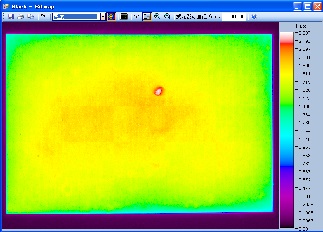

1. 照度、亮度、亮度均勻性、色坐標、色彩均勻性；

2. 對比度（如VESA、ANSI…）；

3. 圖像質量、圖像尺寸和定位、圖像扭曲；

4. 像素缺陷、瑕疵缺陷檢測；

5. Gamma曲線、自動Gamma校正、自動色域校正；

6. 自動圖像定位：軟件可以發現投影圖像的中心和邊緣，即使投影儀被旋轉或者質量不夠好；

7. 全自動：控制目標投影儀顯示必要的圖像進行測試；

8. ActiveX兼容性：如果需要，用戶的軟件可以通過ActiveX 命令完全控制程序。

u技術參數

1. 亮度精確度：±3％（背投系統）；

2. 照度精確度：±3％（前投系統）；

3. 色度精確度（x,y）：±0.003。

u應用

1. LCD和LCoS前置投影儀色平衡；

2. LCD和LcoS前置投影儀Gamma校正；

3. LCD和LcoS背置投影儀色平衡；

4. LCD和LcoS背置投影儀Gamma校正。

u配置

1. PM系列影像色度計；

2. PM-PTS-DCB和PM-PTS-GC專業測量應用軟件；

3. 照明校準光源；

4. 朗伯投影屏幕（選項）。

u功能

1. 照度、亮度、亮度均勻性、色坐標、色彩均勻性；

2. 對比度（如VESA、ANSI…）；

3. 圖像質量、圖像尺寸和定位、圖像扭曲；

4. 像素缺陷、瑕疵缺陷檢測；

5. Gamma曲線、自動Gamma校正、自動色域校正；

6. 自動圖像定位：軟件可以發現投影圖像的中心和邊緣，即使投影儀被旋轉或者質量不夠好；

7. 全自動：控制目標投影儀顯示必要的圖像進行測試；

8. ActiveX兼容性：如果需要，用戶的軟件可以通過ActiveX 命令完全控制程序。

u技術參數

1. 亮度精確度：±3％（背投系統）；

2. 照度精確度：±3％（前投系統）；

3. 色度精確度（x,y）：±0.003。
