成像亮度計 ProMetric Y 系列
針對生產環境中的顯示屏和外觀檢測進行了優化的快速、小巧型亮度計。ProMetric 高性能成像亮度計系列，適用于在量產環境下針對顯示器，智能手機，筆記本，鍵盤和其他光源產品進行檢測。
顯示測試: 檢查顆粒和線缺陷，均勻性，漏光，Mura，Demura(像素校正)，亮度，表面缺陷(氣泡，劃痕，碎片)。
外觀缺陷: 檢測刮痕、凹痕、壓痕、缺失/雜亂元素，確認文本，評估整體表面均勻性。
鍵盤檢測: 評估亮度、字符內部和字符間均勻性、漏光、缺失字符、錯誤字符。
ProMetric Y 系列
ProMetric Y 系列提供可靠的測試結果與分析數據，從而提高產品質量，同時控制成本:
測量速度更快，節拍時間更短
客觀的量化標準，取代主觀的人工檢測
更快、更精準的測試分析，提高了產能
每個ProMetric Y 成像亮度計均采用科學級圖像傳感器，該傳感器針對低圖像噪聲進行了優化，以提供準確、可重復的測量結果。ProMetric相機可優化分辨率和動態范圍，以確保成像性能。ProMetric Y 支持高速USB和以太網通信。
可選分辨率：
1600萬像素（5312 x 3032）
4500萬像素（8192 x 5460）
6100萬像素（9568 x 6380）
結合了業界創新的Smart Technology?創新技術:
Smart Control?用于快速、精準的設置：Smart Control用于電子控制鏡頭對焦和光圈設定。
Smart Calibration?用于獲得自動高精度結果：ProMetric Y 提供多種電動控制鏡頭，每個鏡頭都已針對各種工作距離和光圈設定進行過校準。ProMetric Y 系統可監控焦距和光圈設定并自動匹配相應的均勻場校準。這樣更大地簡化了設置并保證了測量結果的精度。
在自動化測試應用上，Prometric Y 可與業界知名的Truetest?自動視覺檢測軟件或PM-KB鍵盤檢測軟件相結合。這些系統是平板顯示器、手機、筆記本等量產制造商們的的理想選擇。
標定
Radiant相機和鏡頭出廠時已經過標定，可在任何環境下獲取絕對數據，提供與人眼感知相匹配的測量值，確保高度精確的色度和亮度測量。Radiant的每臺相機都執行了工廠標定程序，以確?？筛鶕?jù)NRL、ETL、PTB和NIST等國家標準進行追溯。（測量系統的可追溯性是否為您應用的一個關鍵部分？聯系我們獲取更多選項和支持。）
Radiant的每臺相機及其配備的鏡頭也可以在工廠或現場針對相關的應用進行標定，無論以下因素如何變化，均可確保一致性:
焦距: 平場校準；圖像縮放
設備光譜功率分布(SPD):亮度校準；色度校準，比如單色校準、四色校準（取決于RGB或 單色發射器）等；LED及白熒光LED校準

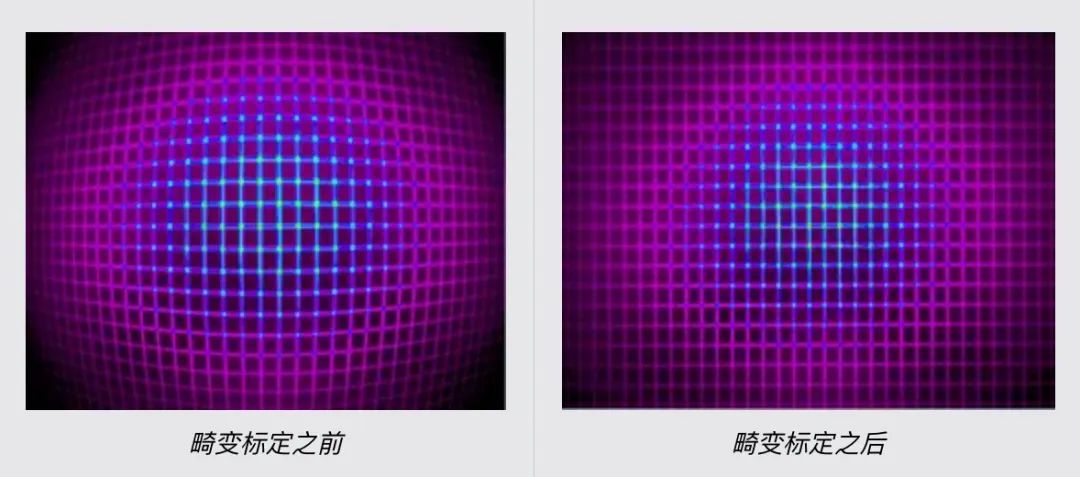

鏡頭效果：失真校準（如適用）
主要特色和亮點:
高速：最短測量時間（光度）達0.2秒
高分辨率傳感器選項
在光度和輻射度模型中可用
多種鏡頭選擇: 20 mm，35 mm，50 mm，100 mm微距鏡頭，200 mm
ProMetric控制和分析軟件是標準配置，同時根據需求可選用TrueTest?自動化視覺檢測軟件和PM-KB鍵盤檢測軟件
Prometric Y 成像亮度計系統包含支持API功能的ProMetric軟件，提供了完整的測量控制和興趣點/區域興趣點的分析功能。此外，ProMetric Y 成像亮度計擁有業內優良的產品質量保證，其中包括瑞淀光學系統技術團隊直接對接的客戶支持，將使您的應用獲取利益更大化。
獎項與殊榮：
ProMetric Y 成像亮度計贏得了以下創新大獎：
Laser Focus World – 2020 Innovators Awards;金獎(Y43成像儀)
Vision Systems Design – 2020 Innovators Awards;銅獎(Y43成像儀)
應用

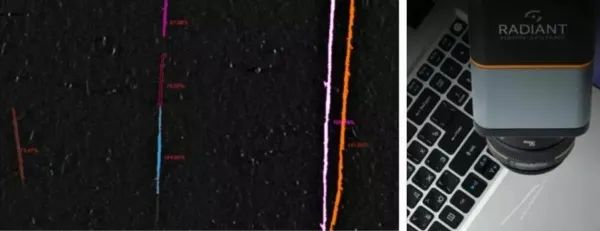

顯示器測試：ProMetric Y成像亮度計可客觀地量化空間亮度、對比度和均勻性值以及Mura、漏光、線缺陷、點缺陷、死像素等缺陷，用于精確測量整個顯示器上的發光質量。

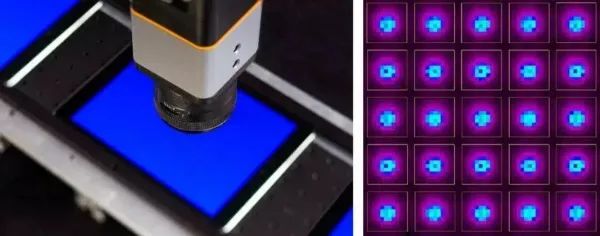

ProMetric Y提供超高分辨率圖像傳感器選項，非常適合于收集像素和子像素測量值以表征光輸出。在microLED、mini LED、OLED等發光顯示器中，獨立發射的各個像素可能會各不相同，導致亮度或色度不均勻性，并且在不同的顯示器亮態下，這種情況會變得更糟糕。ProMetric Y可通過單次測量采集顯示器上每個像素的測量值，精確地測試整個顯示器上數以千計的發光像素。

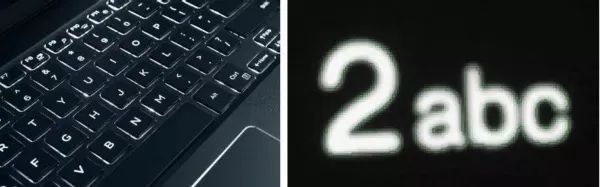

背光符號： ProMetric Y與TrueTest? 軟件搭配使用，可將分析區域自動應用到獨特的符號（無論是字母數字還是其他形狀）。用戶可針對目標亮度值應用閾值，以對符號組合進行離散測量。評估范圍包括符號亮度、字符間和字符內均勻性、漏光和來自相鄰表面上符號的反光。
Y 系列規格
| 參數 | ProMetric Y16-G | ProMetric Y45 | ProMetric Y61 | ||
|---|---|---|---|---|---|
| 主要應用 | 生產線測試、顯示器測試、像素級測量、先進視覺 | ||||
| 傳感器像素分辨率 | 5312 x 3032 | 8192 x 5460 | 9568 x 6380 | ||
| 總像素 (百萬) | 16.1 | 44.7 | 61.0 | ||
| 傳感器類型 | CMOS | ||||
| 系統動態范圍 (單次曝光，每個像素) | 70 dB (1 x 1 binning) | 66 dB (1 x 1 binning) | 76 dB (1 x 1 binning) | ||
| 亮度（最小)* | 0.0005 cd/m2 檢測限制 | 0.0001 cd/m2 檢測限制 0.0002 cd/m2 @ SNR = 60 0.0005 cd/m2 @ SNR = 100 | 0.0005 cd/m2 檢測限制 0.0010 cd/m2 @ SNR = 60 0.0015 cd/m2 @ SNR = 100 | ||
| 亮度（最大） | 1010 cd/m2 （帶選配的ND濾光片） | ||||
| 系統精度** | 照度 ± 3%; 亮度 (Y) ± 3% | ||||
| 短期可重復性* | 照度 ± 0.03%; | 照度 ± 0.04%; 亮度 (Y) ± 0.04% | 照度 ± 0.02%; 亮度 (Y) ± 0.02% | ||
| 鏡頭類型 | 電子控制對焦和光圈 | ||||
| 可用焦距 | 35, 50, 100 mm | 35, 50, 100, 200 mm | |||
| 視場 (全角, H x V 度數) | 35 mm 24° x 14° 50 mm 17° x 10° 100 mm 微距 8° x 5° | 35 mm 40° x 27° 50 mm 29° x 19° 100 mm 微距 15° x 10° 200 mm 8° x 5° | 35 mm 55° x 37° 50 mm 40° x 28° 100 mm 微距 20° x 14° 200 mm 11° x 7° | ||
| 最小測量時間*** | 0.5 秒 | 0.7 秒 | 0.7 秒 | ||
| 空間測量功能 | 亮度、輻射度、照度、輻射照度、發光強度、輻射光強度 | ||||
| 單位 | 英尺朗伯、cd/m2、nit、W/sr/m2、英尺燭光、lux、lux-s、W/m2、W-s/m2、燭光、W/sr | ||||
| 通信接口 | 以太網 1000 | 10千兆以太網 (10 GigE) | |||
| 電源 | 外部 AC / DC 適配器, 100-240 V, 50-60 Hz, 60 瓦特 | ||||
| 尺寸（高 x 寬 x 深） | 86 mm x 86 mm x 170 mm | 86 mm x 86 mm x 154 mm | 86 mm x 86 mm x 170 mm | ||
| 重量 | 1.1 kg | 1.4 kg | 1.2 kg | ||
| 工作溫度 | 5 - 35° C | 15 - 35° C | 5 - 35° C | ||
| 工作濕度 | 20 - 70% 非冷凝 | ||||
規格若有更改，恕不另行通知。
Intel? Core? i7-8086 CPU @ 4.00 GHz 32 GB已安裝RAM
Windows? 10，64位 以太網100/1000, 或USB 2.0（Y2, Y29, 和 Y43） 臺式電腦：PCI-E x8通道插槽（Y45, Y61） 筆記本電腦：雷電3端口（Y45, Y61）
關于我們
上海復瞻智能科技有限公司是專精特新企業，高新技術企業。依托復旦大學電光源研究所專家團隊在視覺光健康方面的多年研究成果。在光環境工程、光學檢測校準、光學設計與仿真，人因工程研究、行業標準研制及認證、圖像算法開發等方面提供專業產品和服務。
公司與中國國際汽車照明論壇（IFAL），上海市智能視覺人因工程專業技術服務平臺，復旦大學人因照明與顏色科學實驗基地，復旦臨港產業化創新平臺車輛人因光環境實驗基地長期深度戰略合作。
公司致力于為光品質、光健康的實施和評估，提供最權威的專業技術保障和服務平臺。我們的使命是：讓全人類用上安全、舒適、健康的光！
AR-HUD檢測系統
上海復瞻智能開發的HUD檢測系統，可實現HUD測試系統光學性能，成像質量，電氣性能等多方面的自動化測試。滿足HUD器件廠、HUD玻璃廠、 OEM廠商、 在實驗室對于HUD產品性能的評價，以及生產線對產品品質的管控。
光學設計軟件
TracePro? 是一款享譽世界的用于光學設計，分析及優化光學和照明系統的幾何光學軟件。憑借其直觀的CAD界面和諸如交互式優化器之類的強大功能，TracePro為用戶提供了強大的光學設計環境，而且學習周期較短，從而加快了產品上市時間。
Specim 高光譜
高光譜成像技術是將傳統的二維成像技術和光譜技術有機結合的技術,具有空間可識別性、超多波段、光譜分辨率高以及圖譜合一等優點,可應用于大氣、食品、藥品安全檢測等領域?？煺帐礁吖庾V成像技術是高光譜成像技術的一種,該技術通過一次拍照即可獲取目標二維空間和一維光譜的全部信息,具有成像速度快,可進行實時監測等突出優點。
聯系我們
電話：+86-21-51001615
手機：+86 13501743070
郵箱：info@fulllightcn.com
地址：上海市虹口區松花江路2539號復旦科技園1號樓5層
針對成產環境中的顯示屏和外觀檢測進行了優化的快速、小巧型光度計
ProMetric? Y 是一個新成像光度計系列，堅固耐用且小巧精致，并針對量產設置中的顯示屏鍵盤和表面外觀檢測進行了優化。該新系列光度計的精密測量性能結合專用分析軟件和本地工程專業經驗，形成了一款全面的生產測試解決方案。其測量速度更快，節拍時間更短，客觀的量化標準取代了主觀的人工檢測，降低了操作成本，同時可靠的測試分析提高了收益。擁有ProMetric Y系統能夠增加產量、提高質量和控制成本，從而加快生產測試的投資回報。
每臺ProMetric Y 成像光度計均采用科學級圖像傳感器，可提供準確，可重復的測量結果，并可優化分辨率和動態范圍，以確保成像性能。同時，都支持高速USB和以太網通信。
ProMetric Y 結合了業界首創的Smart Technology?創新技術，包括： Smart Control? 用于快速、精確的設置：電子控制鏡頭對焦和光圈； Smart Calibration? 用于獲得自動高精度結果：ProMetric Y 提供多種電子控 制鏡頭，每個鏡頭都已針對各種工作距離進行標定和光圈設定。ProMetric Y 系統可監控焦距和光圈設定并自動應用相應的均勻場校準；這樣極大地簡化了 測試設置并確保精確的測量結果。
ProMetric Y標配ProMetric軟件，可在手動模式下操作光度計或通過API支持編 程。ProMetric Y通過可選的TrueTest?自動視覺檢測軟件和一系列專用軟件模 塊進行了自動化優化。TrueTest軟件為顯示設備（電視，手機，平板電腦，筆記本 電腦），背光符號（鍵盤，儀表板），虛擬投影（增強現實和平視顯示器）和照明 的大批量生產提供完整的交鑰匙解決方案產品。
ProMtric Y優點
顯示測試： 檢查顆粒和線缺陷，均勻性，漏 光，Mura，Demura（像素校正），亮 度，表面缺陷（氣泡，劃痕，碎片）。
外觀缺陷： 檢測刮痕、凹痕、壓痕、缺失/雜亂元 素，確認文本，評估整體表面均勻性
鍵盤檢測： 評估亮度、字符內部和字符間均勻性、 漏光、缺失字符、錯誤字符
主要特色
針對速度，分辨率和測量精度進行了優化
在光度學和輻射度模型中可用
多種鏡頭選擇，可實現多種聚焦和光圈設置
與 TrueTest? 自動視覺檢測軟件和其他專業軟件模塊無縫集成
ProMetric Y 結合了業界首創的Smart Technology?創新技術，包括： Smart Control? 用于快速、精確的設置：電子控制鏡頭對焦和光圈； Smart Calibration? 用于獲得自動高精度結果：ProMetric Y 提供多種電子控 制鏡頭，每個鏡頭都已針對各種工作距離進行標定和光圈設定。ProMetric Y 系統可監控焦距和光圈設定并自動應用相應的均勻場校準；這樣極大地簡化了 測試設置并確保精確的測量結果。
產品特點
經過制冷的高速高分辨率隔行 CCD
PM-IP 成像光度計內置三刺激值 Y 濾光片，可提供精確光度測量結果
PM-IR 成像輻射度計適用于紅外線測量
適用于各種焦距和孔徑設定的多種鏡頭選擇（帶 Smart Calibration &trade）
與 TrueTest 自動化外觀檢測軟件和 PM-KB 軟件無縫集成
新-多重曝光高動態范圍模式
