氛圍燈作為一種輔助性照明工具在通用照明中已經被運用的非常成熟。隨著汽車內飾照明的發展，越來越多的氛圍燈被運用其中，輔以智能控制，成為智能汽車中非常重要的一個環節。那么，如何設計一款優秀的內飾氛圍燈呢？

目前市場中可以比較常見的氛圍燈簡要分為以下三種：

1.直下式：多顆光源背后布置，直接出光，連點成線

2.導光式：通過導光介質，1-2顆光源，實現”線發光”

3.特殊式：智能表面，面板顯示，投影等

為了使大家對于氛圍燈有更深入的了解，提高自身的光學設計能力，本次課程將帶領大家對于前兩種方式的氛圍燈進行完整的學習，從原理到軟件的實際操作，以實際案例進行精確的展示。



“軟光導”仿真

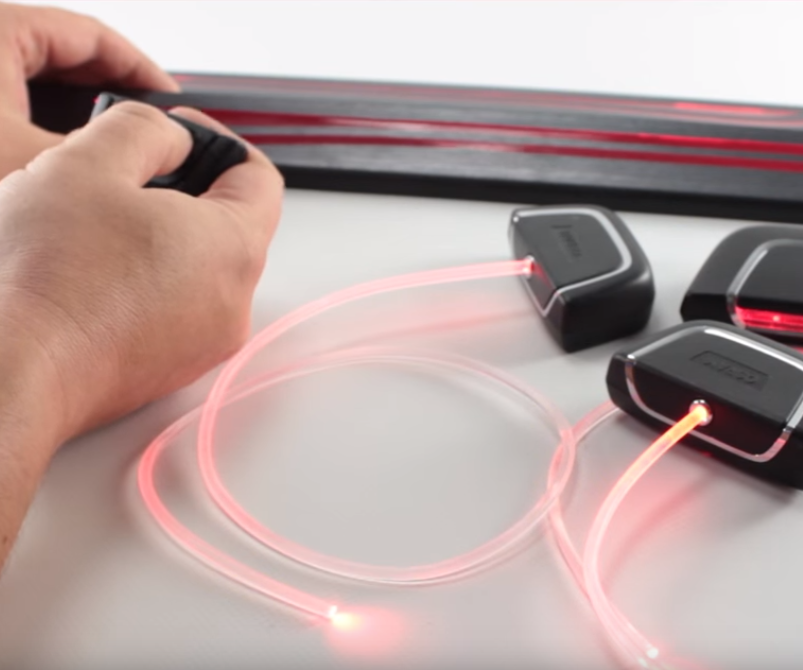

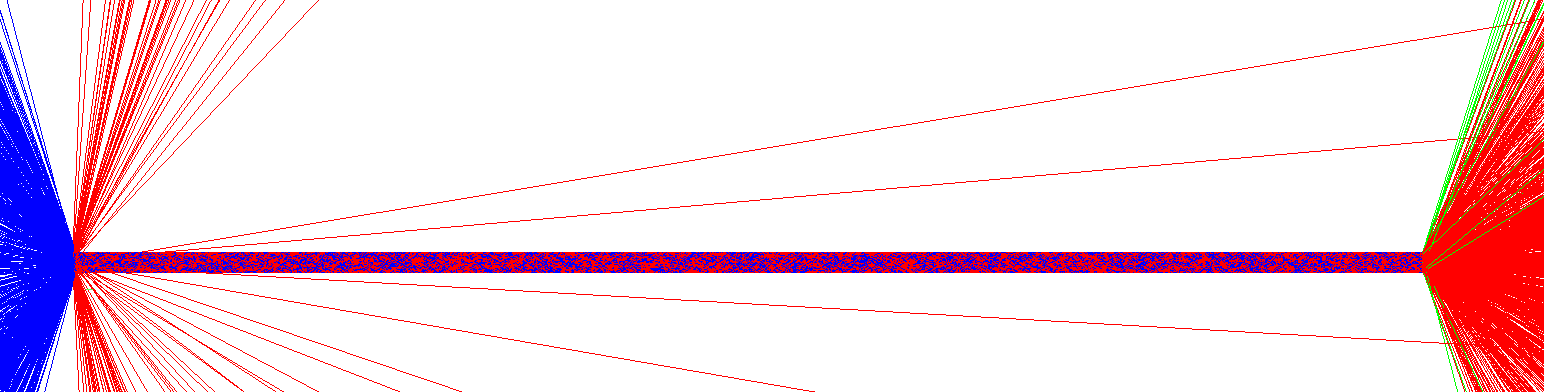

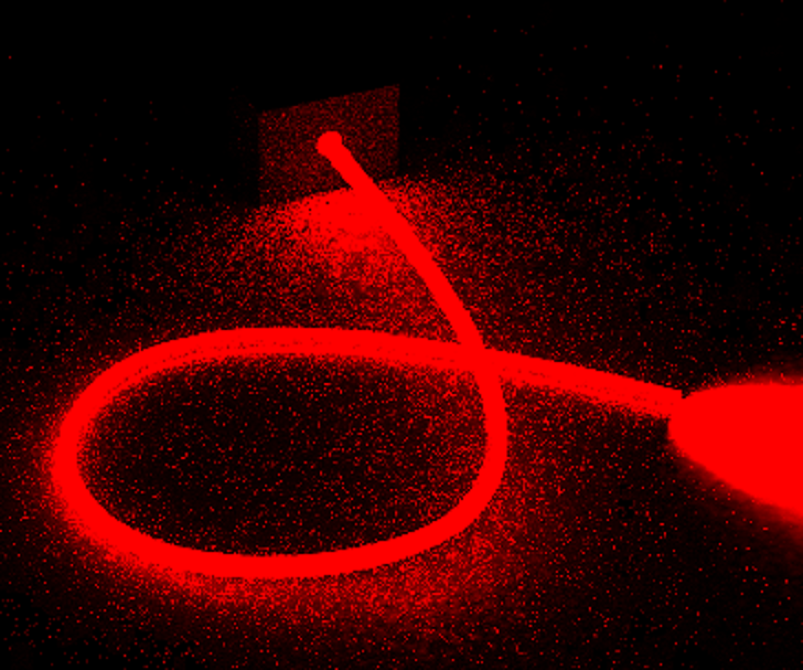

導光式氛圍燈中可以簡單劃分軟光導和硬光導，所謂”軟光導”是指在導光管等此類導光介質中摻雜擴散粒子，光線傳導至此碰到散射粒子，由于破壞了全反射或者發生散射，會有光線逸出導光管，進而使得導光管發光。由于摻雜的過程是在材質內部進行，因此我們不能對于摻雜進行精確的人為控制，這也就導致出光的不確定性。此外，由于此種導光介質的材料特性，易發生彎曲。光線對于曲率是非常敏感的，宏彎乃至于微彎，都會直接影響出光效果，直接表現就是在某個角度范圍內會有亮點的產生。此外對于后半段導光管而言，顏色差異也會很大。

對于”硬光導”而言，目前有兩種方式可以可供選擇，第一種是直下式，即光源直接排布與出光面，通過調節LED的排布來實現均勻照明。原理比較簡單直接，但是對于光學軟件而言，多次的調節LED的排布，操作起來相對繁瑣，為了解決這一問題，我們借助于TracePro的scheme語言，來幫助我們實現自動排布，一鍵操作即可實現LED按照指點間距數目進行排布。

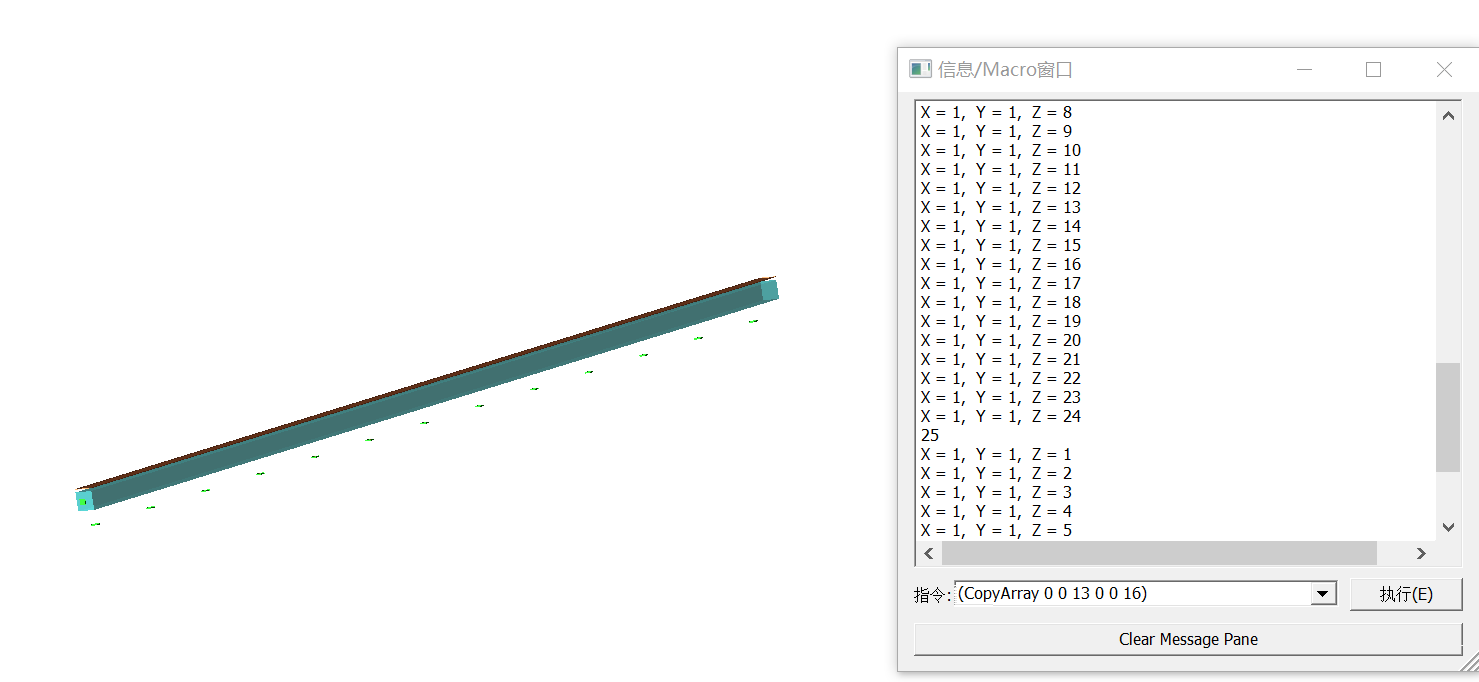

自動排布led

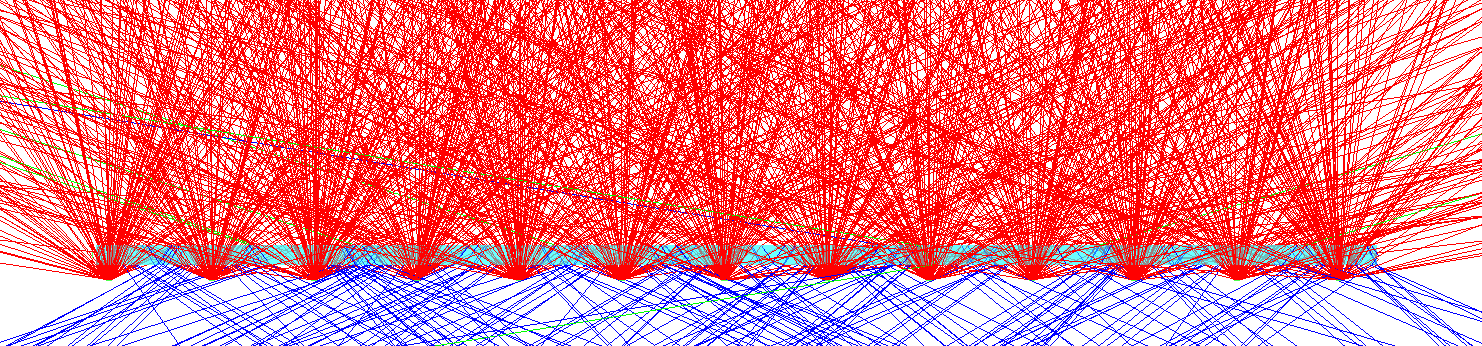

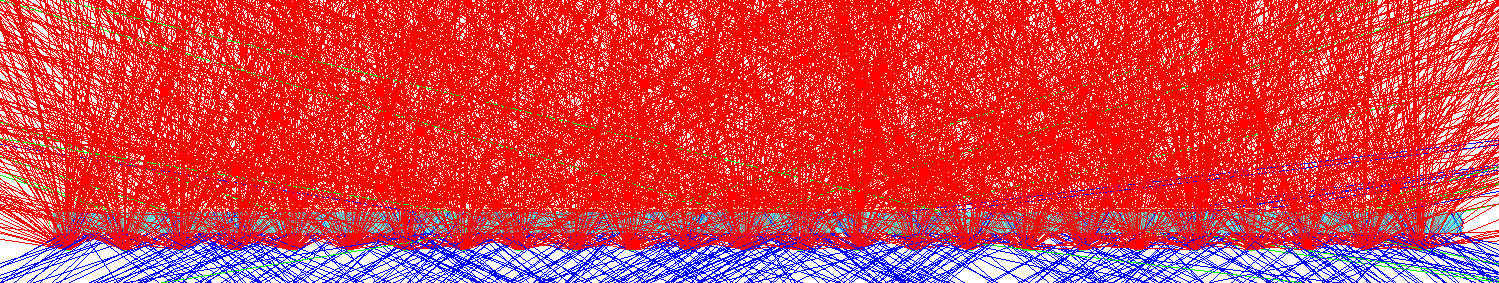

不同排布情況

第二種是導光式，即通過在導光件表面設置一些花紋來實現均勻出光。對于導光件，光線在內部進行全反射，并不會有關出射。

添加花紋后，由于破壞全反射，會有光線逸出，通過調整花紋的尺寸，排布等即可實現均勻出光。為了方便操作，在TP中有專門針對導光件設計的工具，無論是在平面或者曲面，都可以自定義布置花紋。對于外部導入的模型文件亦可。利用導光件專屬工具，可以優化花紋，實現均勻出光。

優化紋理后得到的出光效果
