PCB板的制造需要涂覆一層保護涂層。根據不同的應用和PCB板在設備中的位置，會選用不同的保護涂層。通常情況，涂層的涂覆方式是噴涂。有些涂層具有紫外熒光特性，這可以作為檢測其分布的一種方法。然而當我們需要將涂層厚度在25至75um之間進行調整優化時，這種方法并不能提供涂層厚度信息。此外，并非所有涂層都能在紫外照射下發光，這使得檢測過程變得更加復雜。

我們對 Specim FX17監測PCB板保護涂層厚度的適用性進行了試驗。Specim FX17是一款工作波長范圍為900-1700nm的近紅外 (NIR)線掃描高光譜相機。

• 塑料噴涂PRF 202

• Electrolube SCC3UL（英國易力高公司推出的一種UV漆）

五塊印刷電路板上分別噴涂了以上兩種涂層（1 - 5），對于每次測量，都有：

• 5 塊PCB板，分別有 1、2、3、4、5 層（從上到下）

• 1 塊沒有任何涂層的參考樣品（右上角）

圖1 托盤上的PCB板樣品

圖2顯示了涂層對光譜的影響。從圖中可以看出：

1. 兩種涂層都有獨特的光譜特征，這意味著可以區分兩種涂層。

2. 涂層越厚，相關光譜特征峰越深?；诖宋覀兘⒘艘粋€根據涂層層數來區分樣品的回歸模型。

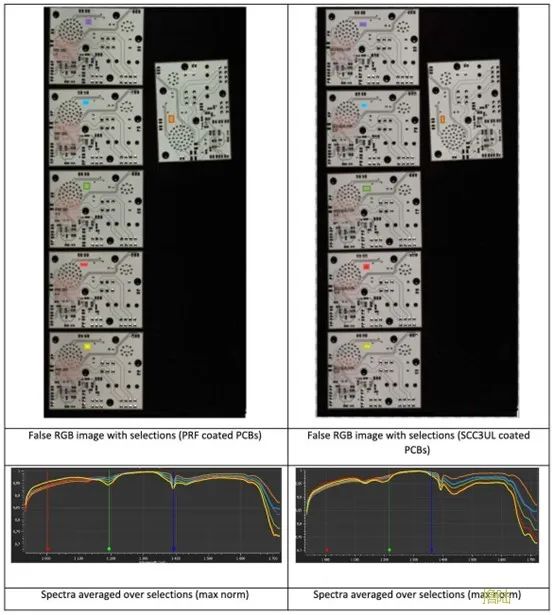

圖2 不同PCB板對光譜的影響（反射數據）

偽色RGB圖

我們分別對每種涂層類型建立偏最小二乘回歸模型，以量化涂層層數。回歸變量稱為“涂層”，取值范圍為0到5（對應涂層層數）。而當使用SpecimINSIGHT軟件時，回歸模型可以僅基于樣本數據而建立，無需考慮背景影響。

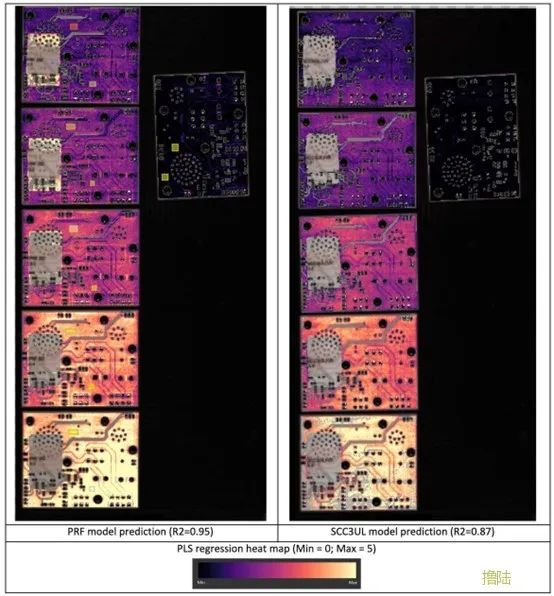

圖3 “涂層 預測”回歸模型的性能
