【技術文章】自動圖像增強和統一光譜校準
發布時間：2024-04-02
瀏覽次數：415
使用高光譜相機進行測量時，準確的光譜校準至關重要。光譜特征的位置需要盡可能精確。必須在光譜采樣中準確估計峰值的中心位置。然而，正如此處介紹的，即使相機之間的采樣相同，但設備之間采樣帶的位置可能不同。為了簡化設備之間的數據交換和模型的可轉移性，同一類型相機之間的統一光譜校準（即光譜帶的位置，以納米為單位）是最重要的指標。此功能是 Specim FX 相機的特色。
VNIR = 可見近紅外 (400 – 1000 nm)
AIE = 自動圖像增強
通常，每個以推掃方式工作的光譜相機都有不同的光譜校準。這是由于這些設備的組裝方式造成的。光譜儀將穿過入口狹縫的光分散到 2D 探測器上（參見下圖 1）。探測器有兩個軸：空間軸（水平）和光譜軸（垂直）。該二維矩陣將來自分光鏡的模擬信號數字化。

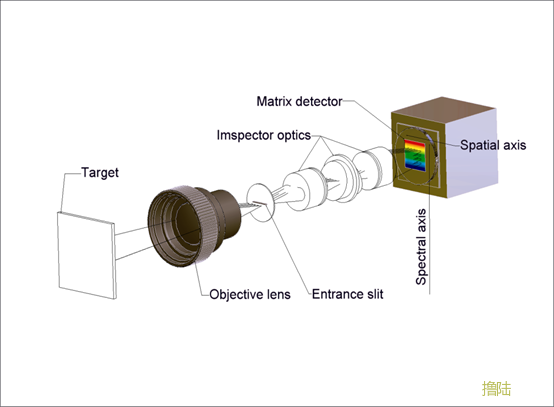

圖 1：以推掃式方式工作的高光譜相機原理示意圖。
光譜校準為每個檢測器行分配一個波長（以 nm 為單位）。兩行中心之間的光譜距離對應于光譜采樣。當生產此類相機時，由于制造機械公差，分光鏡相對于探測器芯片位置的機械位置在設備之間有所不同。因此，同一類型的每臺相機具有不同的光譜校準。此外，感興趣的第一行的編號（如果使用 VNIR 攝譜儀，則該第一行對應于約 400 nm）在設備之間可能具有不同的位置。我們在這里談?wù)摴庾V偏移，它是光譜校準的一個重要參數。
每臺 FX 相機均配有兩個光譜校準包：
– 一個包含相機特定的光譜校準
– 一個包含統一光譜校準（命名中帶有 FX）
這使用戶可以自由選擇使用哪個校準包。對于特定于相機的設備，每個設備都會有不同的校準，如上所述。然而，統一光譜校準包括運行Specim開發的AIE算法的相關參數，校正例如Smile和Keystone失真，并統一光譜校準。這意味著一旦啟用 AIE，從所有 FX10、FX17 和 FX50 傳輸?shù)臄?shù)據將具有相同的光譜校準。對于 GX17，與 SpecimONE 一起使用時可以使用類似的功能。
圖 2 說明了這種統一校準的好處。 HgAr 光譜燈在 546.07 nm、750.39 nm 和 912.30 nm 處產生峰值。這些峰值是在啟用和不啟用統一光譜校準的情況下使用 100臺 FX10 在 FOV 中心測量的。看來，通過統一光譜校準，可以在 546.24 nm（波段 114）、750.24 nm 和 751.61 nm 之間（波段 265 和 266）以及 911.92 nm（波段 382）的相同位置（即波段）精確測量峰值。 ）。
如果沒有統一校準，峰值的中心位置會在相機的采樣精度范圍內變化（對于沒有binning的 FX10，約為 1.34 nm），并且可能存在 +-1 波段的差異。請注意，此處考慮了校準的光譜偏移。

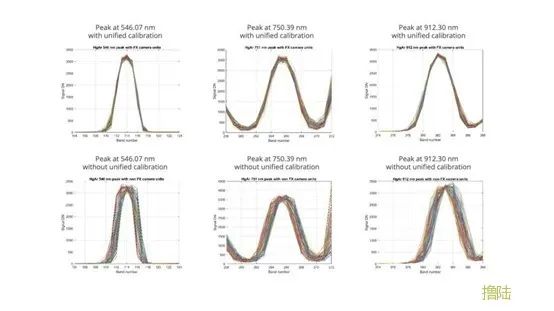

圖 2. 在啟用和未啟用統一光譜校準的情況下，由 100 個單獨的 FX10 設備測得的三個光譜峰值。
當比較使用不同相機獲取的數據時，這種統一的光譜校準是有很大幫助的。此外，由于設備之間的光譜特征相似，因此基于 FX 相機收集的數據的分類模型很容易轉移。它不僅在構建 OEM 機器時具有成本效益，而且還通過減少 HSI 相機之間的歷史變異性來促進協作研究。這種可變性的減少增強了 FX 相機之間的可轉移性。
