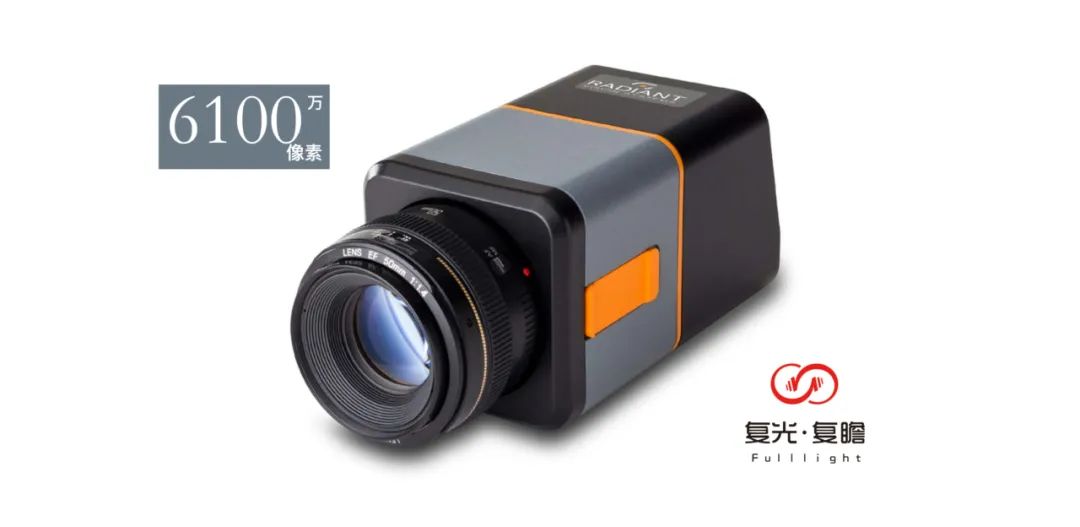

成像亮度計 ProMetric Y 系列

針對生產環境中的顯示屏和外觀檢測進行了優化的快速、小巧型亮度計。ProMetric 高性能成像亮度計系列，適用于在量產環境下針對顯示器，智能手機，筆記本，鍵盤和其他光源產品進行檢測。

• 顯示測試: 檢查顆粒和線缺陷，均勻性，漏光，Mura，Demura(像素校正)，亮度，表面缺陷(氣泡，劃痕，碎片)。

• 外觀缺陷: 檢測刮痕、凹痕、壓痕、缺失/雜亂元素，確認文本，評估整體表面均勻性。

• 鍵盤檢測: 評估亮度、字符內部和字符間均勻性、漏光、缺失字符、錯誤字符。

ProMetric Y 系列

ProMetric Y 系列提供可靠的測試結果與分析數據，從而提高產品質量，同時控制成本:

• 測量速度更快，節拍時間更短

• 客觀的量化標準，取代主觀的人工檢測

• 更快、更精準的測試分析，提高了產能

每個ProMetric Y 成像亮度計均采用科學級圖像傳感器，該傳感器針對低圖像噪聲進行了優化，以提供準確、可重復的測量結果。ProMetric相機可優化分辨率和動態范圍，以確保成像性能。ProMetric Y 支持高速USB和以太網通信。

可選分辨率：

• 1600萬像素（5312 x 3032）

• 4500萬像素（8192 x 5460）

• 6100萬像素（9568 x 6380）

結合了業界創新的Smart Technology?創新技術:

• Smart Control?用于快速、精準的設置：Smart Control用于電子控制鏡頭對焦和光圈設定。

• Smart Calibration?用于獲得自動高精度結果：ProMetric Y 提供多種電動控制鏡頭，每個鏡頭都已針對各種工作距離和光圈設定進行過校準。ProMetric Y 系統可監控焦距和光圈設定并自動匹配相應的均勻場校準。這樣更大地簡化了設置并保證了測量結果的精度。

在自動化測試應用上，Prometric Y 可與業界知名的Truetest?自動視覺檢測軟件或PM-KB鍵盤檢測軟件相結合。這些系統是平板顯示器、手機、筆記本等量產制造商們的的理想選擇。

標定

Radiant相機和鏡頭出廠時已經過標定，可在任何環境下獲取絕對數據，提供與人眼感知相匹配的測量值，確保高度精確的色度和亮度測量。Radiant的每臺相機都執行了工廠標定程序，以確?？筛鶕?jù)NRL、ETL、PTB和NIST等國家標準進行追溯。（測量系統的可追溯性是否為您應用的一個關鍵部分？聯系我們獲取更多選項和支持。）

Radiant的每臺相機及其配備的鏡頭也可以在工廠或現場針對相關的應用進行標定，無論以下因素如何變化，均可確保一致性:

• 焦距: 平場校準；圖像縮放

• 設備光譜功率分布(SPD):亮度校準；色度校準，比如單色校準、四色校準（取決于RGB或 單色發射器）等；LED及白熒光LED校準

• 鏡頭效果：失真校準（如適用）

主要特色和亮點:

• 高速：最短測量時間（光度）達0.2秒

• 高分辨率傳感器選項

• 在光度和輻射度模型中可用

• 多種鏡頭選擇: 20 mm，35 mm，50 mm，100 mm微距鏡頭，200 mm

• ProMetric控制和分析軟件是標準配置，同時根據需求可選用TrueTest?自動化視覺檢測軟件和PM-KB鍵盤檢測軟件

Prometric Y 成像亮度計系統包含支持API功能的ProMetric軟件，提供了完整的測量控制和興趣點/區域興趣點的分析功能。此外，ProMetric Y 成像亮度計擁有業內優良的產品質量保證，其中包括瑞淀光學系統技術團隊直接對接的客戶支持，將使您的應用獲取利益更大化。

獎項與殊榮：

ProMetric Y 成像亮度計贏得了以下創新大獎：

• Laser Focus World – 2020 Innovators Awards;金獎(Y43成像儀)

• Vision Systems Design – 2020 Innovators Awards;銅獎(Y43成像儀)

應用

顯示器測試：ProMetric Y成像亮度計可客觀地量化空間亮度、對比度和均勻性值以及Mura、漏光、線缺陷、點缺陷、死像素等缺陷，用于精確測量整個顯示器上的發光質量。

ProMetric Y提供超高分辨率圖像傳感器選項，非常適合于收集像素和子像素測量值以表征光輸出。在microLED、mini LED、OLED等發光顯示器中，獨立發射的各個像素可能會各不相同，導致亮度或色度不均勻性，并且在不同的顯示器亮態下，這種情況會變得更糟糕。ProMetric Y可通過單次測量采集顯示器上每個像素的測量值，精確地測試整個顯示器上數以千計的發光像素。

背光符號： ProMetric Y與TrueTest? 軟件搭配使用，可將分析區域自動應用到獨特的符號（無論是字母數字還是其他形狀）。用戶可針對目標亮度值應用閾值，以對符號組合進行離散測量。評估范圍包括符號亮度、字符間和字符內均勻性、漏光和來自相鄰表面上符號的反光。

表面外觀缺陷：通過對光線的細微波動進行亮度評估，ProMetric Y可用于對表面進行自動化視覺檢測，其中反光和對比度變化表明存在缺陷。ProMetric Y提供高分辨率和高動態范圍，可對極其細微的刮痕、凹痕、元素缺失或失真、碎屑和點缺陷、污跡和表面整體均勻性進行分類，并運用公差范圍確定缺陷類型和嚴重程度是否可接受。

Y 系列規格

• Intel? Core? i7-8086 CPU @ 4.00 GHz
• 32 GB已安裝RAM

• Windows? 10，64位
• 以太網100/1000, 或USB 2.0（Y2, Y29, 和 Y43）
• 臺式電腦：PCI-E x8通道插槽（Y45, Y61）
• 筆記本電腦：雷電3端口（Y45, Y61）
