【技術文章】TracePro零基礎入門-光源屬性設置
發布時間：2023-12-20
瀏覽次數：1529
作為光學工程師的必備技能之一便是熟練使用光學軟件進行準確的光學仿真從而開展光學設計。對于光學仿真而言，掌握核心的三個要素是一切的前提。光學仿真三要素即為：光源屬性、材料屬性、接收器屬性。
光源對于光學仿真的重要性不言而喻。合適的光源屬性設置可以大大減小仿真的誤差，利用合適的操作技巧亦可提高仿真效率。在TracePro中，支持多種形式的光源屬性設置，利用合理的屬性設置，可以模擬現有的絕大多數的光源輻射，下面介紹四種方法實現在TracePro中的光源定義。
Tips
TracePro中的光源類型：
? 格點光源
? 檔案光源
? 表面光源
? 位圖光源
最適合：
? 具有明確邊界的平面光源
? 發射形式為朗伯或者均勻發射
? 單色或多色光源
注意項：
?三維光源慎用
?無法對更復雜的空間分布進行建模
舉例：
?光纖系統
?激光

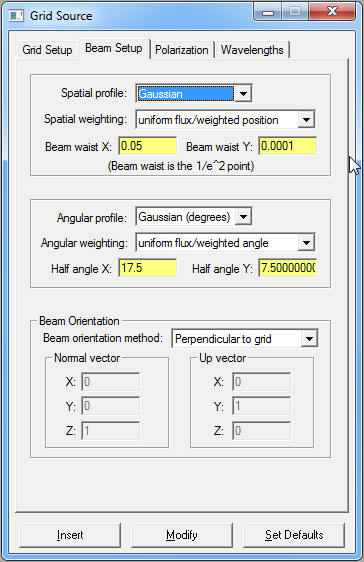

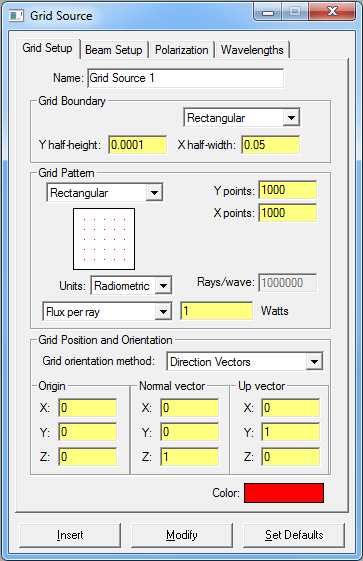

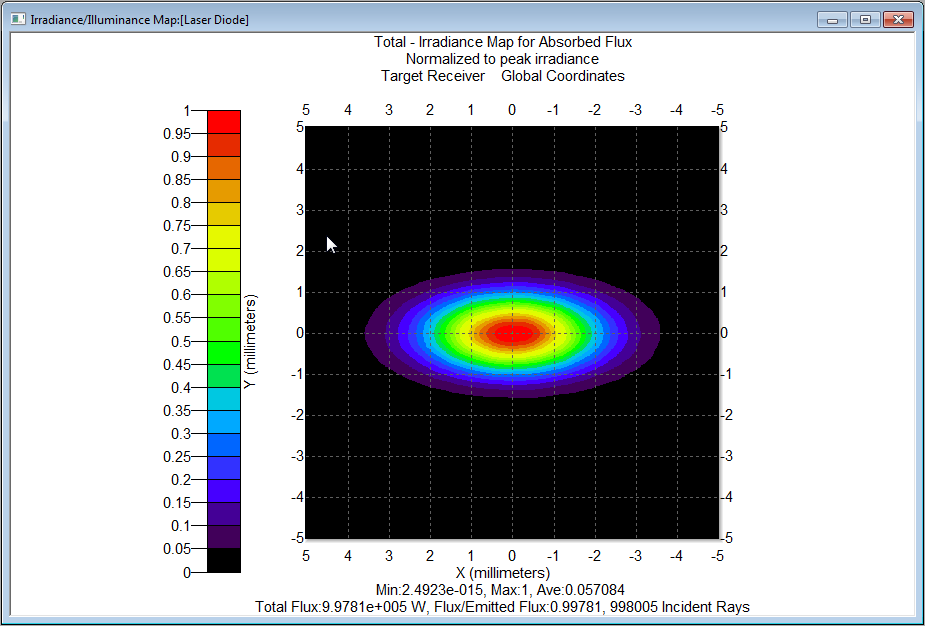

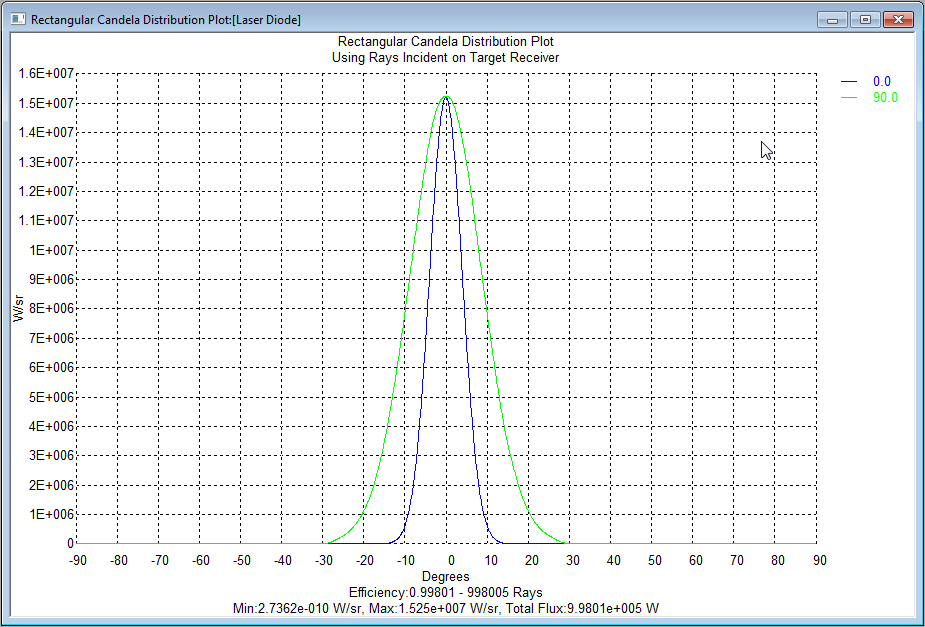

格點光源-激光示例
最適合：
? 平面和三維光源
? 具有復雜的空間角分布的光源
? 單色或多色建模的光源
? 具有鏡片和結構元素的光源(二次光源)
注意項：
? 單色光源的定義
舉例：
? Led
? 燈具

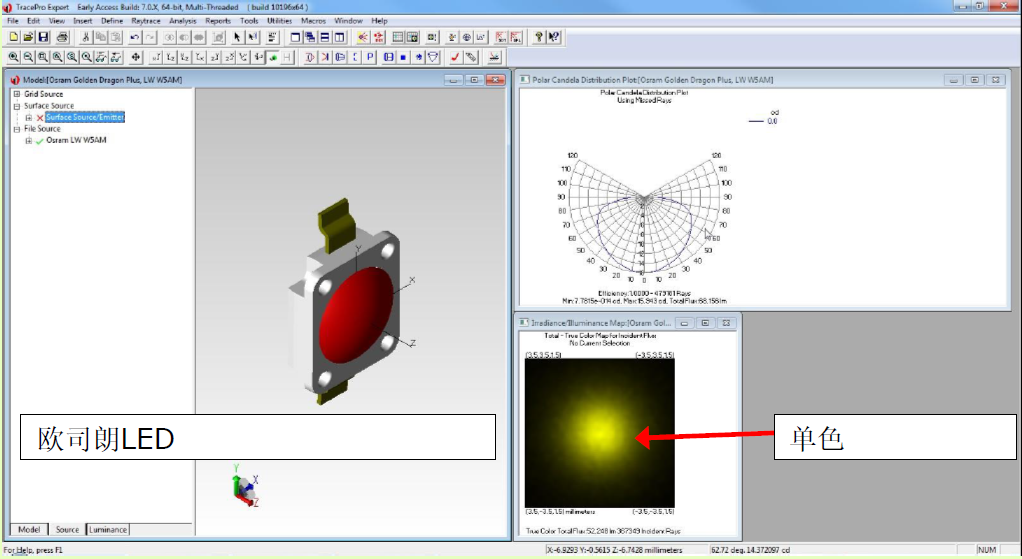

檔案光源-LED示例

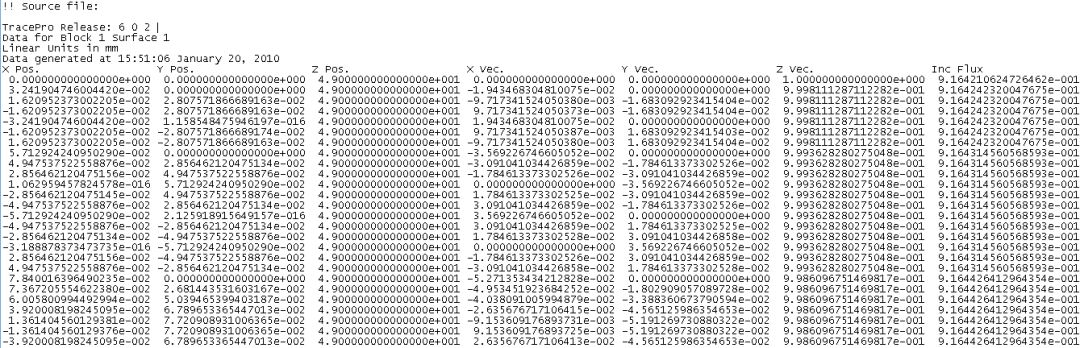

rayfile 文件數據示例
Tips：可以是100萬+行

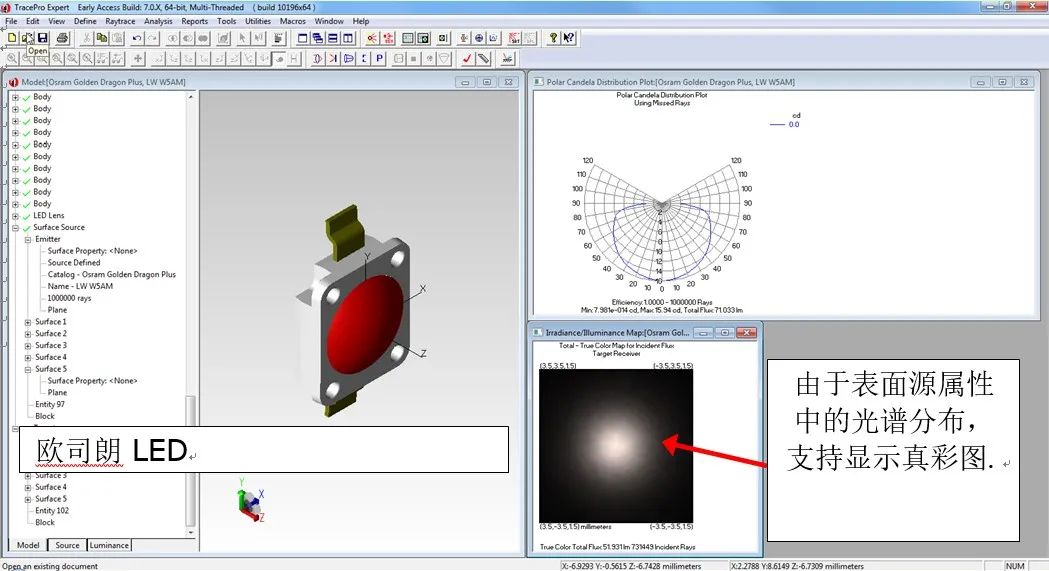

最適合：
? 表面輻射發光的光源
? 以復雜的角和光譜分布模式發射的光源
? 其中建模光與源結構的相互作用很重要
注意項：
? 發光面可以更復雜,曲面亦可
? 需要準確的材料和表面屬性
舉例：
? Led
? 電弧和燈絲等燈具
? 完整的光學系統

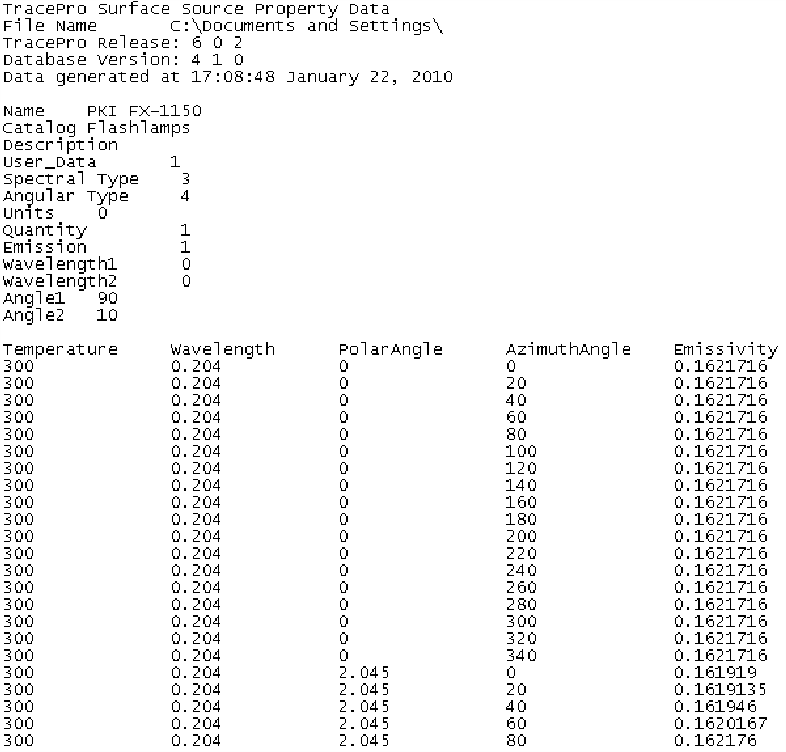

光線發射可以定義于：
? 溫度
? 波長
? 極角及方位角
注意：
單位應保持一致。如果光譜在輻射度單位中定義，那么輻射也應該以輻射度學單位定義。
最適合：
? 從圖像文件格式（如 BMP、GIF、JPG、PNG ）制作跟蹤專業文件源
注意項：
? 生成的檔案光源可能非常大
舉例：

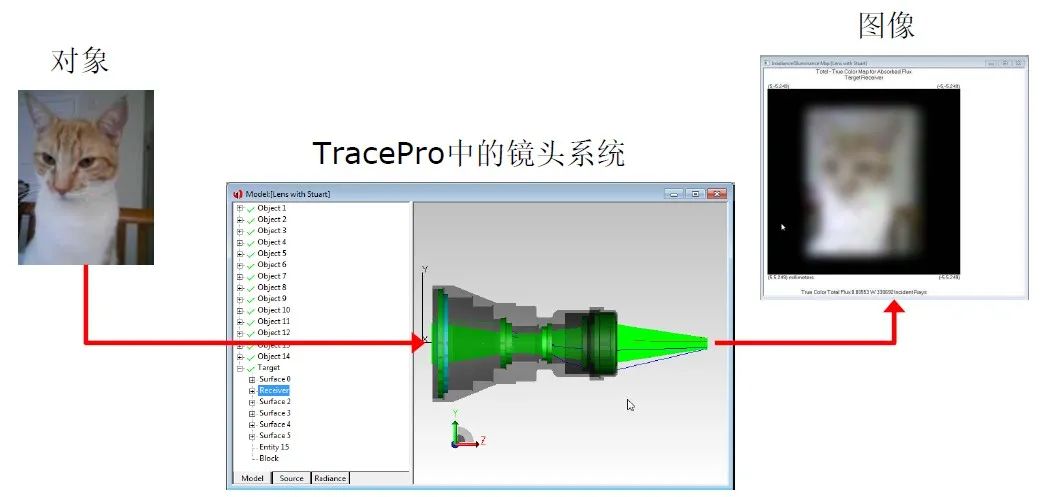

? 通過 TracePro 中的系統顯示圖像位圖圖像和位圖源實用程序用于創建TracePro的文件光源
針對不同的光學系統而言，我們可以根據需要設置合理的光源，保證仿真精度的同時并提高效率。無論是表面光源還是檔案光源，其本質都是相同的，都是通過定義光線的亮色度信息的空間光分布來定義整個光源屬性。對于特殊情況的光源,亦可通過其發光特性在軟件中建立光源屬性并寫入數據庫，并可通過文件交互方法于其他用戶共享。
