優化介紹

優化的目的是提高設計或者系統操作的功能和效率。可以作為參數優化的變量如下：幾何結構、曲率、切面、角度、距離、厚度和屬性。

對于設計過程，人們想用最簡單的方法來完成想要的系統，優化器提供了這樣一條路徑。

好的優化器可以給我們的工程師節省大量的時間，得到更加完美的效果。

優化理論和方法

一般有兩種類型的優化器：全局優化和局部優化。

全局優化器會搜索所有的求解空間，尋求滿足優化目標或者評價函數的最優解。包括：全局探索、自適應模擬退火、全局優化功能和錘形優化。

全局優化例程通常會有一個函數作為從本地解決方案中調用最優整體解決方案的工具。像OSLO這樣的鏡頭設計程序通常會有全局優化選項。

局部優化器會根據優化過程最初設定的點來尋找最優解，改變這個初始點會得到不同的優化結果。包括：阻尼最小二乘、Powell法、Nelder-Mead 或 Downhill Simplex 方法和變量掃描等。

局部優化例程沒有和全局變量一樣的轉義函數，并且會傾向于在最接近初始條件處收斂。改變初始條件將使優化例程更多地從解決方案空間中取樣，看看是否有更好的解決方案。像TracePro這樣的照明設計程序通常會使用局部優化器。

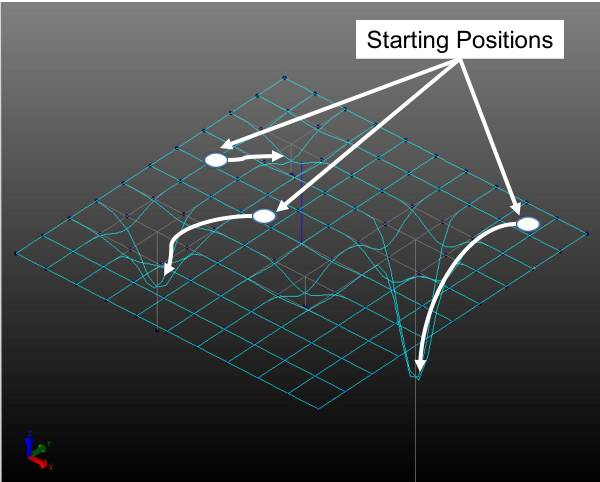

局部優化中每個初始點附近的最優解

上文提到的Nelder-Mead 或 Downhill Simplex 方法是由John Nelder 和 Roger Mead與1965年提出。

Downhill Simplex法作為局部優化法，對幾何結構、位置和旋轉角進行跳躍式選擇會得到優化結果。

Nelder-Mead法使用單純形概念，這種特殊多面體有N維空間和N+1個頂點。

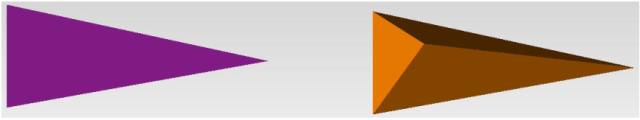

2變量=2維空間&3個頂點                 3變量=3維空間&4個頂點

以2變量為例，單純形為三角形。算法比較每個頂點的誤差函數，找出誤差函數最低的頂點并換一個新的頂點作為替代。這樣會讓三角形的頂點誤差函數值變得越來越小，這樣就可以找到局部最小值。

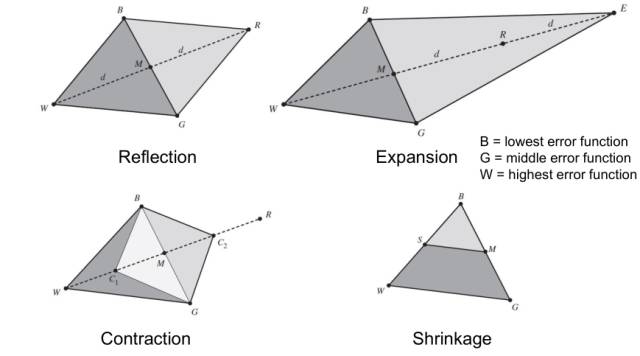

計算新頂點的方法

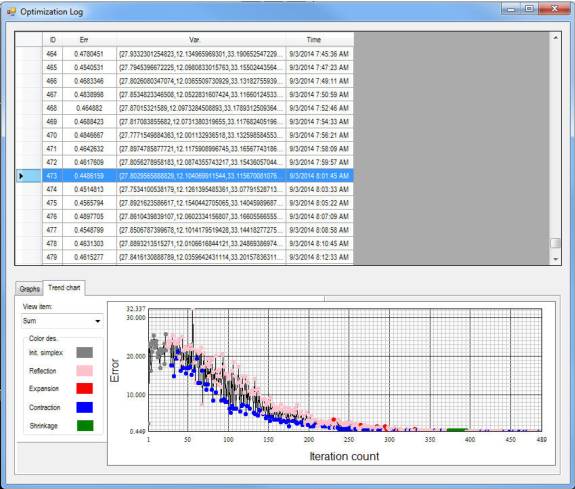

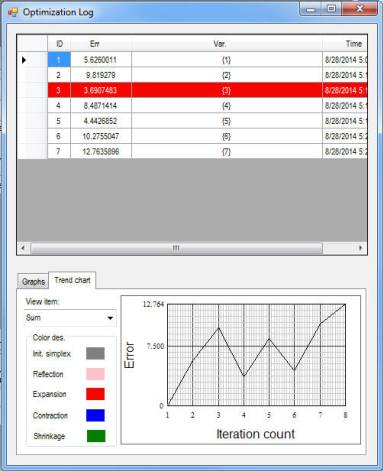

優化記錄顯示11個變量的Downhill-Simplex法

變量掃描法：1、對所有可能變量組合進行掃描或者說是遍歷；2、掃描變量為Downhill-Simplex法尋找合適的初始值；3、以常量步進值對結果進行檢測；4、公差分析；5、自動掃描目錄中的屬性，尋求最優并顯示出每個仿真結果。

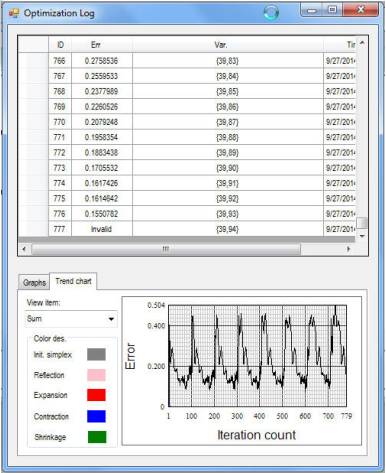

掃描diffuser properties目錄以選擇最優結果

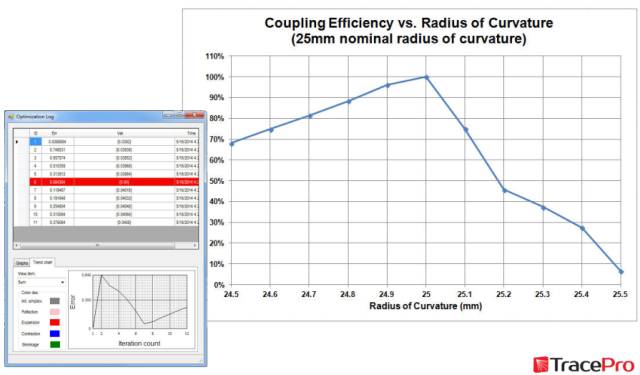

公差分析案例

本文就優化器的原理進行了介紹，優化器的使用能夠為我們的光學設計節省大量的時間，并得到理想的結果。

優化操作

優化操作過程是對目標設定的過程，目標包括：光通量，色坐標，輻照度，光強，均勻性，光束寬度，用戶還可以自定義目標。

第一步，先選定要進行優化的模型上的控制點。不同形狀的模型會帶來不同的仿真效果。

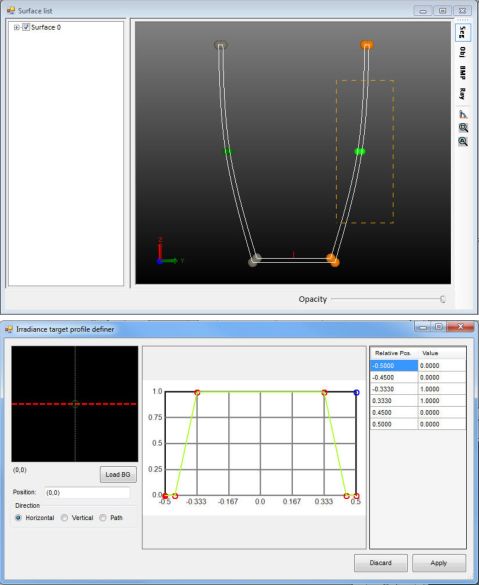

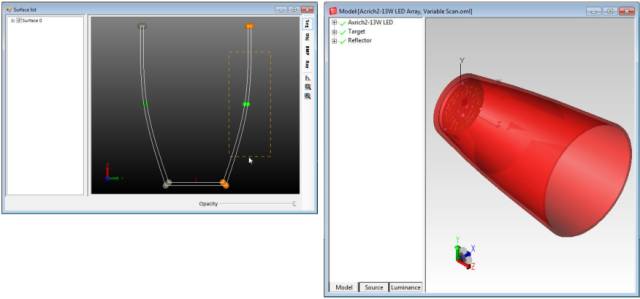

設置控制點

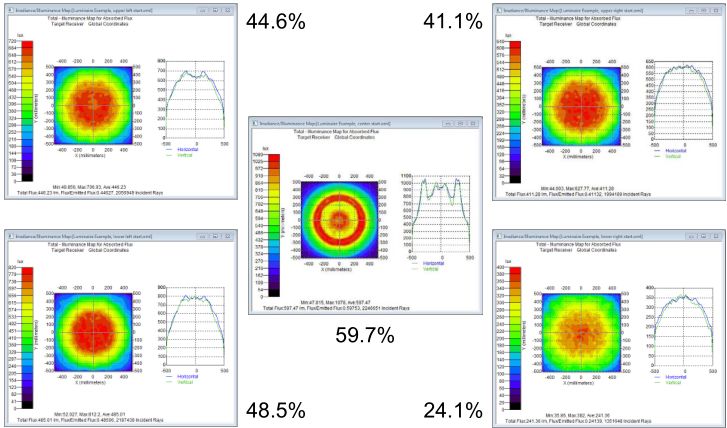

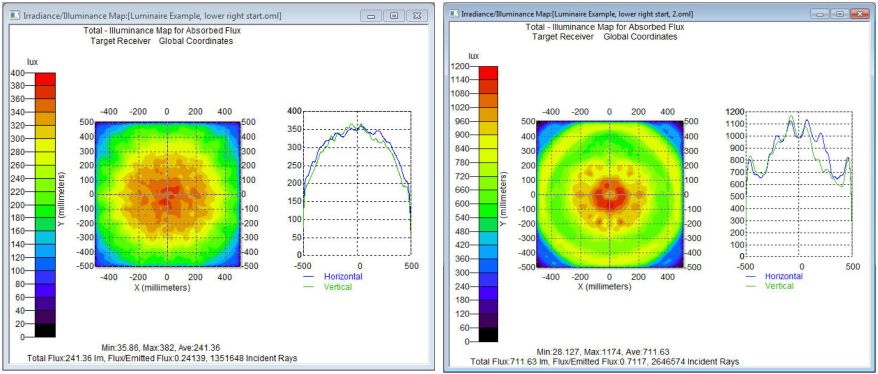

不同形狀的模型的照度圖

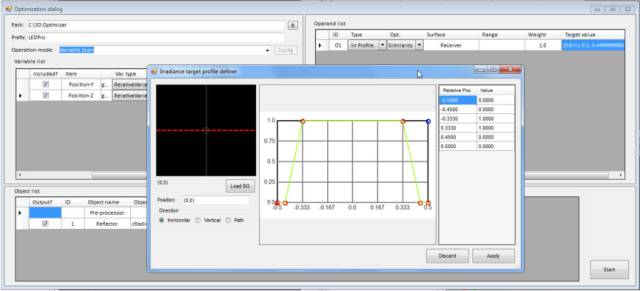

第二步，添加第二個操作數。為了提高利用率，這里添加光通量為第二個操作數。設置光通量目標為750lm，并對兩個操作數設置為相同的權重。

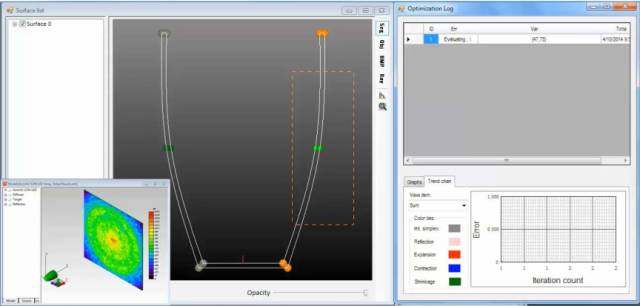

添加第二個操作數后的結果

優化設置

優化設置可以控制優化過程是如何運行的。調整設置常?？梢蕴岣邇?yōu)化的結果，但是如果設置不好的話，也可能導致結果變壞。

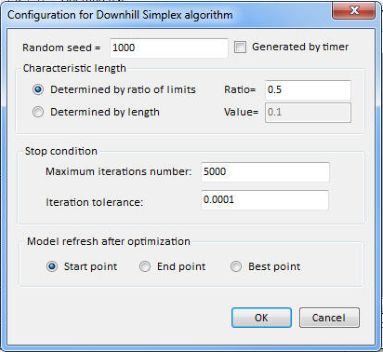

優化設置包括：優化類型，特征長度-極限與長度之比，停止條件，光線追跡數，精準光源模型。

優化方法——選擇Downhill-Simple (Nelder-Mead)方法（請看上周內容）并使優化器可以搜索一系列變量。

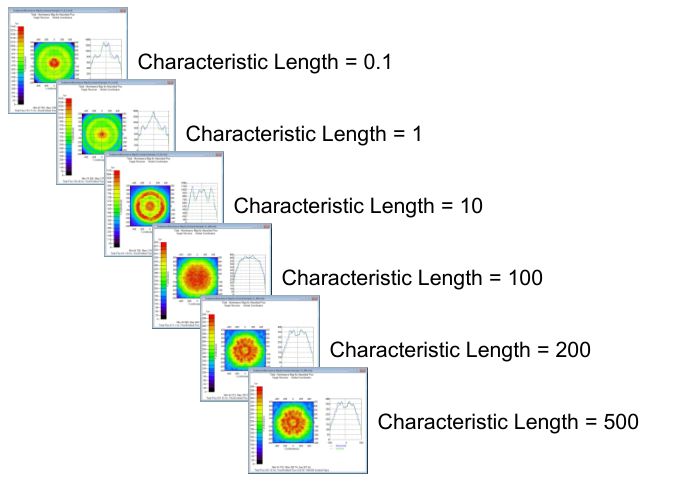

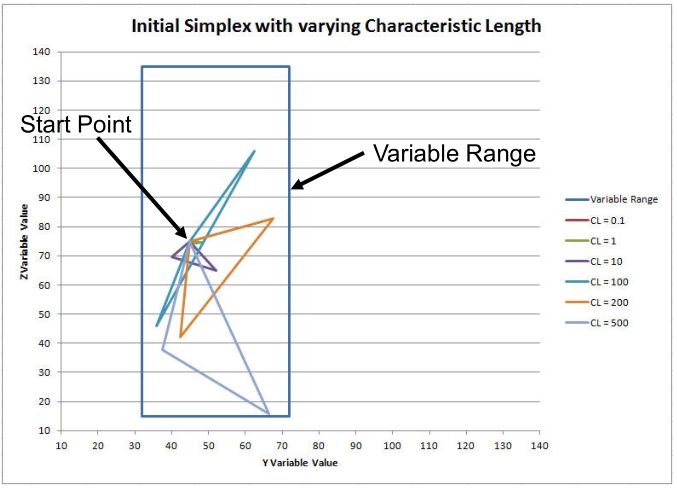

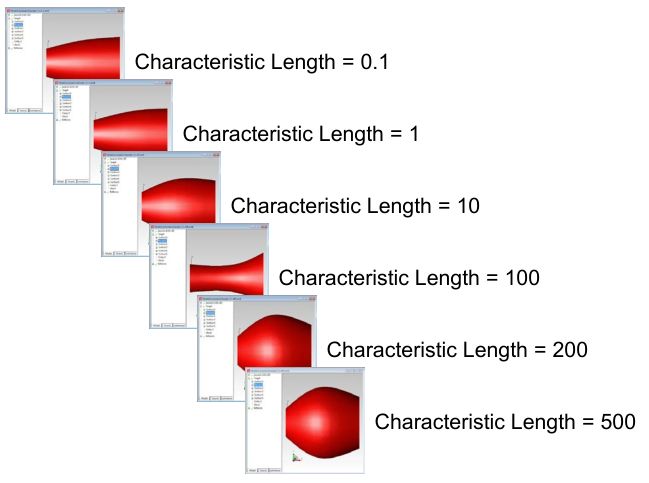

特征長度——對優化過程中求解空間的估值，用于初始平面模型的定義。初始平面模型每個頂點都是特征長度和隨機數的函數。下圖顯示不同特征長度（CL）的例子。

停止條件——可設置為三種形式，其一是優化目標達成時停止迭代，其二是迭代次數限制，其三是迭代容差，即當兩次迭代差低于限制時停止迭代。

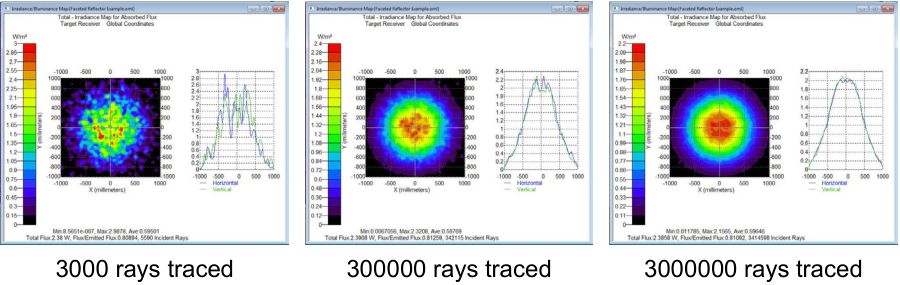

光線追跡數量——如果太少的話會產生“噪點”，并且結果對于優化器來說也很難做處理。所以在硬件與時間允許的情況下，應該盡可能增加光線追跡數量。

精準的光源模型——對于仿真是非常重要的，光線模型包括光線文件，光源屬性文件以及光源全3D模型。其中尺寸，形狀，角度分布，空間分布，光譜（顏色）以及光線數量是應該考慮的因素。

優化總結

根據經驗，初始設計盡量與最終優化結果相符；

使用精確的模型，包括幾何結構和屬性；
使用精確的光源模型；
定義足夠多的變量，使模型不會超過或低于限制；
設置特征長度以充分地遍歷求解空間；

定義可實現的優化操作數或目標；

追蹤足夠的光線，這樣分析地圖就不會有“噪聲”，優化器可以做出準確的分析；

更改優化參數，以選擇更好的解決方案；
了解光學分析和優化軟件的能力。
