隨著汽車內飾需求多樣化、個性化，越來越多的發光元件被用于在汽車內飾照明。LED光源在內飾色彩照明中發揮了巨大的作用，LED光源不僅體積小，發光效率高，而且通過脈沖寬度調制（PWM）調光，可以實現光強和顏色可調以滿足不同需求下的動態照明。PWM調光是使開光電路在遠高于人眼辨識能力的頻率下工作，通過改變周期和占空比來改變輸出的電流平均值。相較模擬調光，PWM調光技術不僅驅動效率高，顏色穩定等優點，更為精確顏色控制提供了可能性。

在我們前期的介紹中，詳細介紹過因為LED生產制造、點亮環境等諸多因素影響，會造成LED發光不穩定、顏色發生漂移和改變等。本文會介紹通過PWM方法對LED進行RGB調光的原理及RGB調光反饋系統。

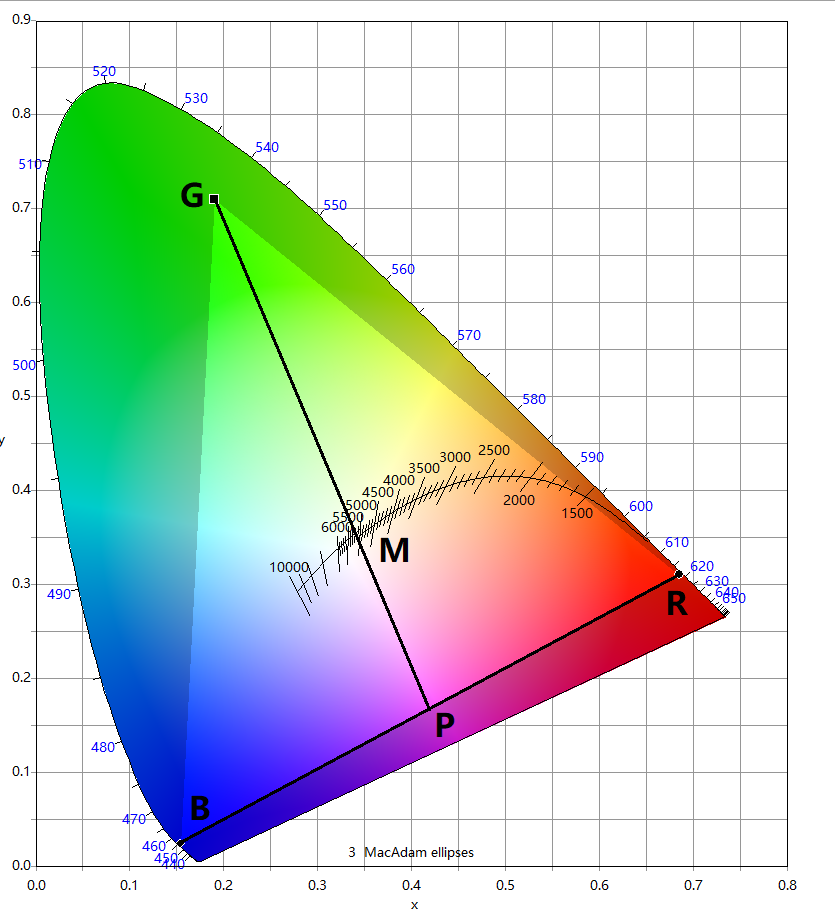

根據色度學理論，在CIE色品圖上，兩種顏色混合相加后，產生的第三種顏色，總是在這兩種顏色連接的直線上。如下圖所示，紅光和藍光混合可以得到中間色P，根據格拉斯曼混色原理可知，P在R、B連線上的具體位置由R和B的混合比例來確定。同理，可以再利用中間色P與G混合出目標色M。所以三角形RGB內所包含的顏色都可以通過精確控制R、G、B的不同比例來達到。

使用PWM驅動的LED光源，通過改變PWM的占空比，可以實現色品坐標基本不發生變化，而線性的改變光通量的方式，實現不同顏色的調光?？梢越频恼J為光通量與占空比成正比函數關系，結合格拉斯曼顏色混合定律有：

并將色品坐標作為唯一的因素，通過變換，可以得的：

在PWM調光中，將上式建立的色品坐標與占空比的函數關系，作為調光調色的理論基礎。

但在實際調光中，因為LED節溫和光通量變化，對R、G、B色坐標影響不可忽略，這些調光中的細節都需要合理的模型提供相應的補償。

RGB調光反饋系統

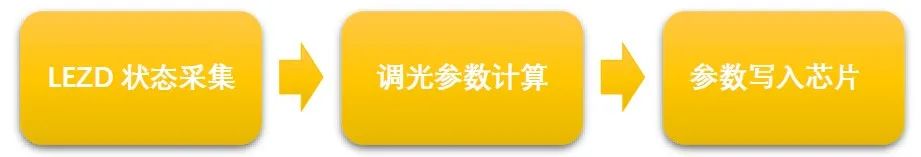

通過高精度光學探頭，采集LED在不同單色點亮時的光學狀態，并利用實驗數據對比，計算合理的調光參數。通過LIN通訊將參數寫入到MCU芯片內部，完成整個調光過程。主要過程入下：

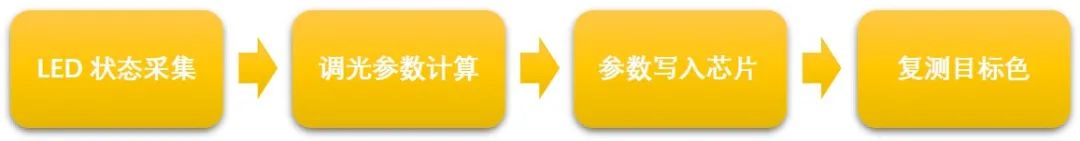

在實際生產過程中，為了達到更好的質量品控管理，會在參數寫入后，增加混色光的點亮和復測，如下圖。并對復測色號與標準值進行對比，計算調光階數。通常人眼可分辨的顏色差異的最大階數是7階，當調光階數小于7階時，人眼對顏色差異就無法分辨。

通過RGB調光反饋系統，將準確的R、G、B參數永久存入芯片，在點亮不同顏色時，MUC內部會實時計算PWM值，實現精確動態調光。經過檢測系統校準后，可以將不同bin的LED最終調光色差控制在5階以內，以滿足后續總成調光一致性的需求。下圖為檢測系統正在讀取LED顏色狀態：

通過RGB調光反饋檢測系統，并使用優異的補償算法，在實際生產中，兼顧生產節拍和調光精度，可將混光調光精度控制在7階以內。并采用復測色號的生產檢測模式，可有效提高產品質量，助力產品高品質發展。

針對RGB光源光色不一致的問題，上海復瞻智能科技有限公司開發了RGB調光校準系統。該設備針對RGB PCBA、LED模組等部件，通過定制化的多通道光色采集系統，實現RGB LED光色數據的準確捕捉，根據客戶目標顏色配方自動生成校正系數并寫入LED的驅動芯片之中，保證LED 發光部件最終出光的光色一致。另外，上海復瞻獨有的溫度校正功能，能夠保證校正后的LED在不同工作溫度下，保持光色與目標一致。

聯系我們

電話：+86-21-51001615

手機：+86 18917843526

郵箱：info@fulllightcn.com

網站：www.fulllightcn.com

地址：上海市虹口區松花江路2539號復旦科技園1號樓5層

推薦閱讀：

1）LED調光，你真的會了嗎？

2）成像領域新利器——認識高光譜相機

3）成像領域新利器——高光譜相機應用案例

4）Specim在醫療應用上的解決方案

5）Specim在垃圾分類領域的應用

6）光源建模太復雜？新工具來了！

7）【實例講解】如何在TracePro中實現光學陣列？

關于我們

上海復瞻智能科技有限公司是專精特新企業，高新技術企業。依托復旦大學電光源研究所專家團隊在視覺光健康方面的多年研究成果。在光環境工程、光學檢測校準、光學設計與仿真，人因工程研究、行業標準研制及認證、圖像算法開發等方面提供專業產品和服務。

公司與中國國際汽車照明論壇（IFAL），上海市智能視覺人因工程專業技術服務平臺，復旦大學人因照明與顏色科學實驗基地，復旦臨港產業化創新平臺車輛人因光環境實驗基地長期深度戰略合作。

公司致力于為光品質、光健康的實施和評估，提供最權威的專業技術保障和服務平臺。我們的使命是：讓全人類用上安全、舒適、健康的光！

AR-HUD檢測系統

上海復瞻智能開發的HUD檢測系統，可實現HUD測試系統光學性能，成像質量，電氣性能等多方面的自動化測試。滿足HUD器件廠、HUD玻璃廠、 OEM廠商、 在實驗室對于HUD產品性能的評價，以及生產線對產品品質的管控。

光學設計軟件

TracePro? 是一款享譽世界的用于光學設計，分析及優化光學和照明系統的幾何光學軟件。憑借其直觀的CAD界面和諸如交互式優化器之類的強大功能，TracePro為用戶提供了強大的光學設計環境，而且學習周期較短，從而加快了產品上市時間。

RGB調光反饋校準系統

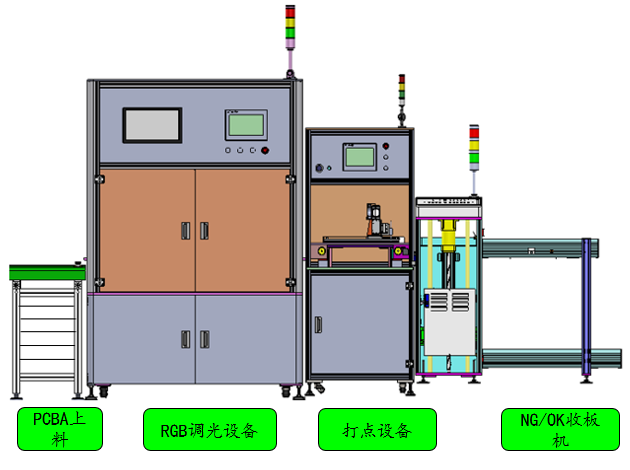

RGB自動化在線檢測校準系統，包含上料，燒錄，校準，打標，下料等工位，實現可整體、可獨立操作；支持多通道燒錄和校準，提升工作效率；通過LIN通訊將校準參數回寫，并復測驗證校準的調光混色結果，為用戶提供精準、可靠的解決方案。
