原文：《Research on White-light Led Driver Design Based on PWM Dimming Mode》

作者：LI Xiangbing, WANG Tan, WANG Chuncai, ZHAO Xiaoru and PENG Li

編譯：趙晨堯 郭雨欣

指導：林燕丹

簡介：隨著LED技術在汽車車燈中的廣泛應用，電子產品的比例越來越高。由于LED可以實現更多的功能，因此基于人類情感的圖像自動化和高度智能等技術每天都在如雨后春筍般涌現。從概念的角度來看，與LED技術集成的汽車燈不侭考慮了LED的使用壽命及其可靠性，還考慮了LED驅動器的使用壽命及其可靠性。長時間照明后，諸如色散或均勻性惡化等缺陷總是會出現。為了消除這些缺陷，PWM技術被認為是這方面的蕞佳方法。本文介紹了基于PWM調光模式的白光LED驅動器設計，使讀者對PWM技術有更好的了解。

---LED驅動器---
一般LED驅動器的P原則要求
（1）高效電源，電源需要是恒流LED驅動器，具有更高的精度，簡單的i集成電路結構，更小的尺寸，更大的容量和更高的能量對流。
（2）F或多功能結構，LED驅動器需要具有具有更好線性度的調光功能。
（3）在打開/關閉過程中，需要從兩個電池點打開/關閉LED，而不會出現閃爍問題。

---PWM調光原理---
由于亮度和占空比之間的線性度及佳，如果我們輸入恒定的占空比，可以保證LED顏色和亮度的穩定性，這是PWM調光技術的突出優勢。
PWM 調光是通過方波通過調整正向接通時間的正向?qū)?LED 實現的。從理論上講，如果我們使用LED調光技術，LED總是會出現閃爍現象，但是，由于人眼對閃爍現象的敏感性差，也就是說，如果閃爍頻率高于100Hz，我們只能看到除閃爍現象以外的平均亮度。除此之外，對于頻率高于100 Hz的閃爍現象，對亮度的感知總是累積效應，也就是說，在一個周期內，如果接通時間的比例更大，人眼會感知到LED的亮度越高。遵循這一原理，如果我們在一個周期內調整LED輸入電流的持續時間，即占空比，就可以實現LED亮度的調整。
實現LED調光技術的具體方法是引入MOS晶體管或直接驅動LED，通過設置不同的占空比來改變亮度。


圖1. 調光原理圖解

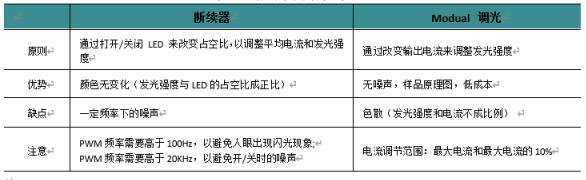

表1. 調光的不同方式及優缺點


---PWM驅動的典型白光LED電路---
（1）PWM直接驅動
如圖2所示，PWM信號直接驅動LED D2。如果PWM信號直接來自微控制器端子，由于電流輸入的容量相對較低（總是幾十mA），電路只能驅動功率較小的LED，如位置燈或內部照明或環境燈。如果電路使用中等功率LED，則PWM的信號可以通過線性電路獲得。在此背景下，由于PWM精度差，將出現不穩定的彩色圖像和均勻性。

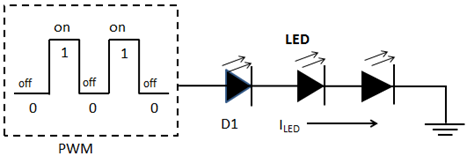

圖2 PWM直接驅動LED
（2）通過晶體管（或MOS）驅動
如圖3所示，與直接連接LED的電路相比，通過引入MOS對LED亮度的調節范圍會更寬。在電路中，MOS晶體管的位置始終位于LED的負極，正端始終與穩定的電源連接。這種方式始終在電路與多串聯的情況下使用，以確保所有LED的一致性。本電路中，PWM信號可以來自外部環境（例如，通過改變環境亮度來調節汽車燈的亮度），或者引入開關電源或線性電源，以相對較高的精度保證顏色的穩定性和均勻性。

圖3 MOS晶體管驅動
（3）單片機調光
如圖4所示，亮度調節直接通過DC-DC開關模式電源或微控制器實現。首先，microcontroller和LED之間有很多連接方式，通過侭使用一個輸出通道來控制所有LED，或者通過使用每個通道來控制每個串聯LED（對于具有許多串聯LED的TOP結構）。LED調節器在整個電路中起到功率補償?shù)淖饔?，保證LED驅動器和調節器之間的電壓可以等于LED的工作電壓。

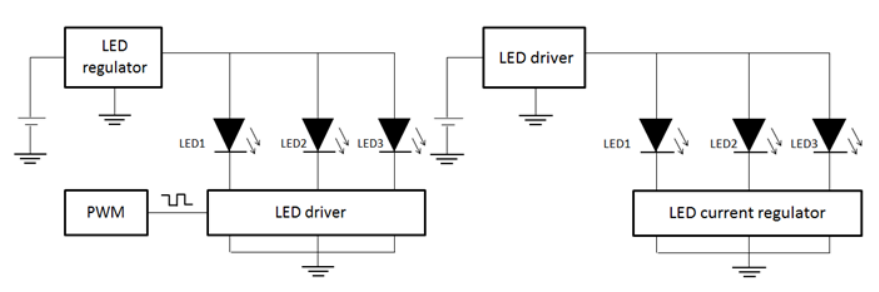

圖4 微控制器驅動

---白光LED驅動器實例---
（1）設計要求及主要組織
在這個項目中，需要實現三個功能（位置，DRL和方向指示器）。其中位置和DRL通過雙功能和單光源實現，這是一種PWM調光技術，以確保亮度的穩定性和相關色溫滿足5500+/-100k的要求。

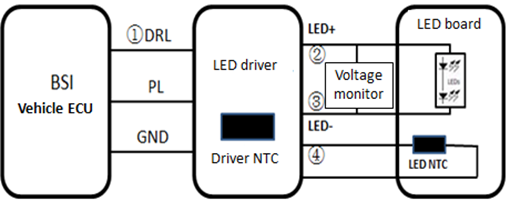

圖5 DRL/位置示意圖
（2）LED Micro-控制器
為了滿足上述要求，我們選擇MCP19114/5作為微控制器，這是一款數字增強型功率模擬器控制器，具有電壓加速，電壓降低，加速度降低和SEPIC等多TOP模式，內部時鐘可以達到8M Hz，PWM可以保證+/-1%的精度。
（3）電路概念及原理
LED驅動器是整個電路的柇心部分。本項目LED驅動器的主要功能包括：與車輛輸出信號匹配、邏輯控制三大功能、PWM信號及輸出、熱管理、電子磁兼容管理等，避免微控制器過熱，電路可實現LED在150°C環境溫度下自動關斷。

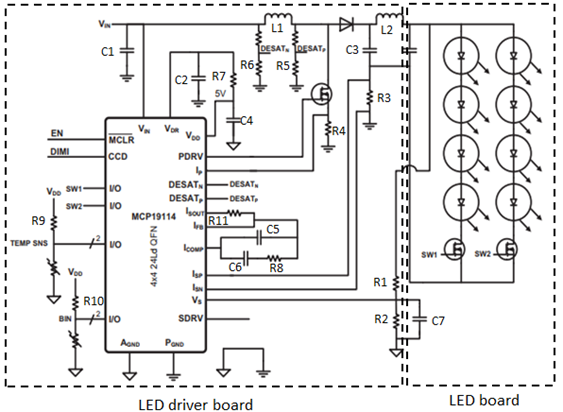

圖6  LED驅動板和LED板原理圖

---原型的M制造和測試---
（1）LED驅動器制作
在綜合了LED驅動器的概念要求和設置參數后，我們研究了集成電路并制造了以下原型。PCB的布局由兩層實現。在PCB布局后完成仿真。我們在 LED驅動板上增加了保護屏蔽，以增強抗干擾等級。 如圖7所示。

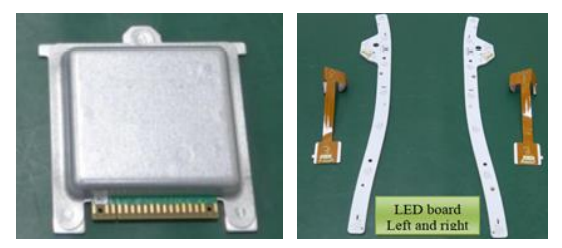

圖7 發光二極管驅動器示例
（2）基于PWM頻率的調試
在正常連接下，測試DRL在工作時的工作頻率，測試結果顯示頻率為300KHz，符合預設結果。

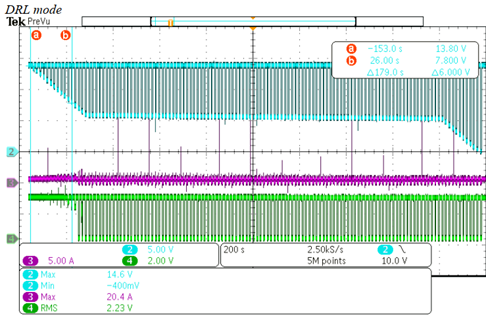

圖8 PWM調試頻率
（4）不同溫度和電壓下的C測量
根據測試條件，在-40°c、23°c、85°c和9V、12V、14V和16V的電壓條件下進行電流測試，表明所有LED電流的電流可以保持在300Ma，并且沒有閃爍現象或異常關斷，表明恒定輸出可以滿足規格。
（5）電磁兼容測試結果

按照PSA集團B21 7110規范，完成了30項EMC測試，包括電子磁輻射，電子抗磁，靜態電子放電，電子性能。測試過程中無閃現象、無異常關斷的結果表明，EMC性能可以滿足基本要求。

---結論--
本項目設計了基于MCP19114/5的LED驅動電路，實現了DRL/位置/方向指示器的功能，并完成了樣機。測試結果顯示，LED驅動器可以正常工作。
