0 引言

激光雷達是一種可以用于精確測量周圍環境的三維位置信息的傳感器。一般由光學發射部件、光電接收部件、運動部件和信號處理模塊等組成。其工作原理是向指定區域發射探測信號（激光束），經過目標物反射后，收集反射回來的信號，與發射信號進行處理比較，即可獲得待測區域環境和目標物體的有關空間信息，如目標距離、方位角、尺寸、移動速度等參數，從而實現對特定區域的環境和目標進行探測、追蹤和識別。

相比于攝像頭、毫米波雷達等其他類型傳感器，激光雷達可以實現3D成像，獲取精確的位置信息。激光雷達主動光學部件夜間仍可工作。激光雷達也有局限，如在雨雪、霧霾天氣會影響測量精度，用于自動駕駛難以分辨交通標志和紅綠燈顏色，此外，成本高也是限制其大規模商業化的一個限制因素。

1 激光雷達的分類

習慣上，激光雷達可以按照測量原理或者是否含有運動部件進行分類，如圖1所示。按照測量原理分類，可以分為飛行時間法和外差干涉方法，飛行時間法又可以分為脈沖調制和強度調制兩種方式。如果按照激光雷達的運動部件特性來分類，可以分為機械旋轉式、混合固態以及固態。機械旋轉式和混合固態激光雷達已經較為普及，固態激光雷達作為新興方向也越來越多地受到市場關注。

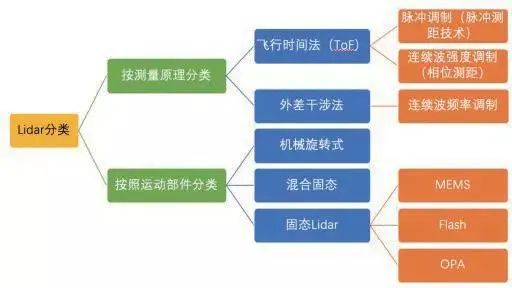

圖1   激光雷達的分類

2 激光雷達的測量原理

2.1 飛行時間法

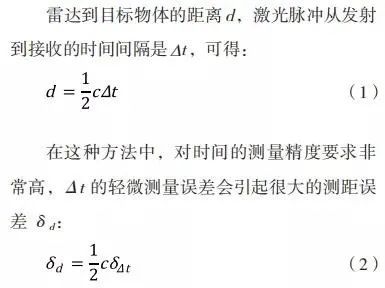

飛行時間法（Time of flight, ToF）的原理如圖2所示，激光器連續發射光脈沖，經過障礙物反射后，用探測器收集反射光，通過探測光脈沖的飛行（往返）時間來得到目標物距離。利用ToF測距法有一點需要特別注意，就是發射激光器和光電接受器必須始終保持時間同步。

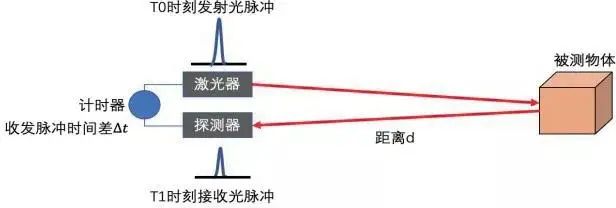

圖2   飛行時間法（ToF）測距

2.2 連續波強度調制法（相位測距）

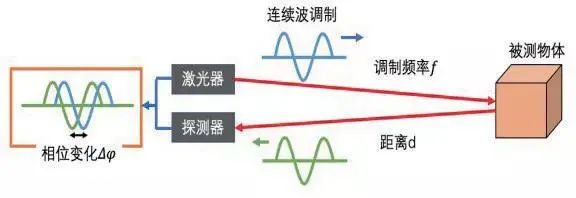

圖3   相位測距法

與2.1節中ToF利用飛行時間差來測距不同，相位測距是通過測量相位差來計算距離，如圖3所示。前面提到，由于光速太快，想要精確測量Δt是一件非常困難的事。通過對光源進行調制，去檢測調制信號經過待測物體的反射后的相位變化，進而得到待測物的距離d，降低了測量難度。

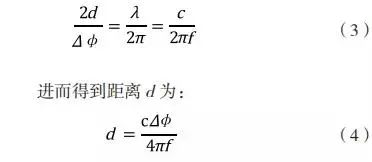

式（4）中?φ是探測信號與發射信號的相位差，f為調制頻率。調制頻率決定了測距范圍和精度。調制頻率越高，測量精度越高，測量范圍越小。100m距離測量一般調制頻率選在MHz量級。

2.3 連續波頻率調制法

連續波頻率調制法（Frequency Modulated Continuous Wave, FMCW）使用三角波進行調制，利用相干光學檢測方法，在頻域進行信號的探測處理。該方法具有很多優勢，如對背景光噪聲不敏感，不需要復雜的高頻電子檢測部件等，此方法越來越受到行業的重視。

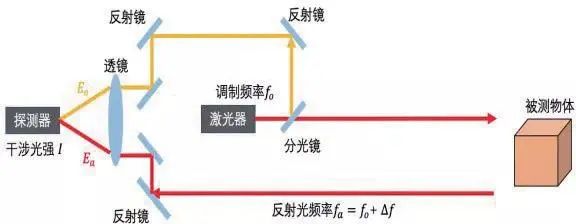

如圖4所示，激光經過三角波調制后，調制頻率分為兩個光路，一路照射在被測物體上，經過反射回到探測器，記作；另一路直接送到探測器，記作。兩束光在探測器產生干涉，利用探測器接收干涉后的信號。

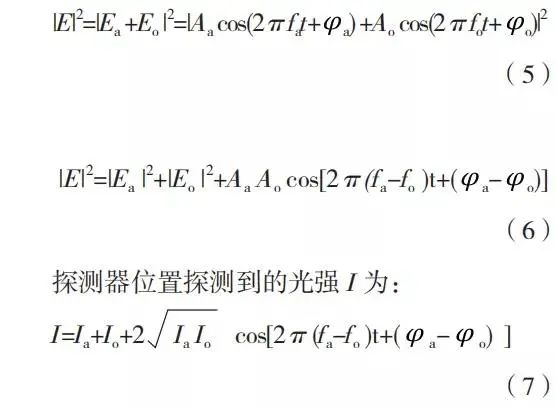

根據光學相干理論，探測器位置處的干涉信號為：

將檢測到的干涉信號進行高通濾波，保留交流信號，通過測量交流信號的振幅和頻率可以得到兩束光的頻率差。由于調制頻率在一個周期內是線性變化的，根據?f可得飛行時間?t，進而得到傳輸距離d。

圖4   連續波頻率調制法測距

3 激光雷達關鍵部件選型及性能分析

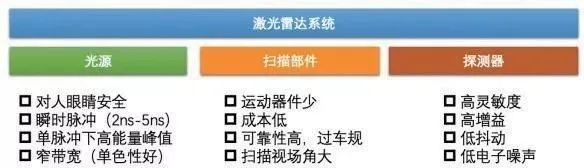

激光雷達的關鍵部件包含光源、掃描部件、探測器三大部分。每個部件的選型都需要遵從一些指導原則，如圖5所示。本節將對各部件選型依據進行剖析。

圖5   激光雷達系統主要部件選型依據

3.1 光源

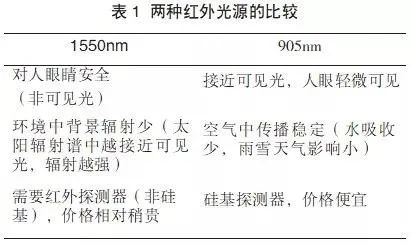

光源的選擇主要考慮以下幾個因素：首先，光源需要具有很好的單色性并且單脈沖下具有較高的能量峰值，這樣反射的信號更容易被探測到，有利于增加探測準確性。其次，車載激光雷達在日常使用中，需要保證對人眼的安全性，所以要盡量避開400-700nm的可見光波段。就是要考慮激光器的制造成本和光波的吸收問題，如圖6所示是紅外在水中的吸收光譜，橫坐標是紅外波長，縱坐標是水的吸收因子。結合近紅外波段的激光器制造技術成熟度和成本因素，當前市場上激光雷達產品主要是采用1550nm和905nm兩個波長。兩種紅外光源的選型比較如表1所示。如Velodyne、速騰聚創、禾賽大部分都是采用905nm波長，此外也有部分企業使用1550nm波長作為光源。

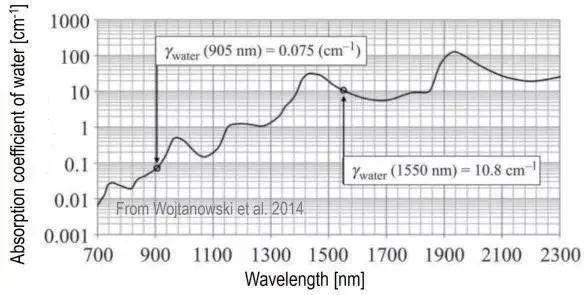

圖 6   水的紅外吸收光譜

3.2 掃描部件

3.2.1 機械旋轉式激光雷達

機械旋轉式激光雷達技術成熟度較高，出現時間也相對較早。但機械旋轉式激光雷達包含高精度旋轉部件，系統結構比較復雜，導致價格也較為昂貴。由于硬件成本高，旋轉部件和激光束的安裝調校不容易自動化和規模化，導致量產困難，雷達的使用壽命也有待提升，所以目前固態激光雷達成為很多公司的發展方向。

圖7   機械激光雷達工作示意圖

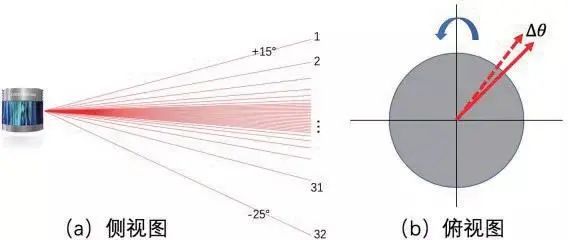

機械激光雷達的測量效果取決于激光的線數。以32線激光雷達為例，如圖7所示，在一個豎直面內，不同角度分布著32個發射光束。掃描時，豎直面內的激光束順序點亮，同時測量該光束對應的反射信號。當完成一個豎直面內的32路光信號的檢測后，激光雷達在水平面旋轉一個角度，在新的豎直面內再次完成32路反射光的測量。這樣水平旋轉一周后，就得到了激光雷達在3D空間內的點云分布。

3.2.2 微機電系統激光雷達

基于微機電系統（Micro-Electro-Mechanical System，MEMS），激光雷達的光學系統通過很小的反射鏡微轉動就能將激光束反射向不同方向。由于反射鏡很小，而且需要轉動的角度也很小，通過微能源驅動就可以實現鏡片和反射光束的快速移動，在極短的時間內完成一條線或者一個陣列的掃描。

MEMS激光雷達的一大優勢是去掉了傳統機械雷達的旋轉部件，可以有效減少旋轉帶來的部件損耗，延長激光雷達的工作壽命。振鏡的驅動可以使用電驅動或者磁驅動的方式，如圖8所示，結合電驅動和磁驅動，帶動鏡片下方兩個軸的旋轉，可以實現在兩個維度上的2D掃描。

3.2.3 快閃激光雷達

快閃（Flash）激光雷達與攝像頭工作模式相似，激光束會直接向各個方向漫射，漫射的激光束照射到目標區域的障礙物上反射，再利用感光元件陣列采集反射回來的激光束。Flash激光雷達的一大優勢是它能快速記錄整個場景，避免了掃描過程中目標或激光雷達移動帶來的測量誤差。不過，這種方式也有它的缺陷：感光元件陣列的像素越大，要處理的信號數據就越多，對處理期間提出了很高的要求。同時，由于激光束是同時向多個方向漫射，導致能量分散，F(xiàn)lash激光雷達的探測距離通常比較小。

Flash激光雷達的優點是全固態方案，沒有移動部件，發射端方案成熟，成本較低，容易過車規。缺點是采用單脈沖測量，單脈沖需要較高的能量，峰值功率較高，閃光能量可能傷害人眼。

3.2.4 光學相控陣激光雷達

與微波相控陣?yán)走_(dá)原理類似，光學相控陣（Optical Phase Array，OPA）固態雷達原理是通過調控初始相位，讓多束光干涉疊加，如圖9所示。有的方向光場彼此增強，有的方向光場相互抵消。采用多個光源組成陣列，通過控制各光源發射的時間差，可以合成角度靈活、精密可控的主光束。

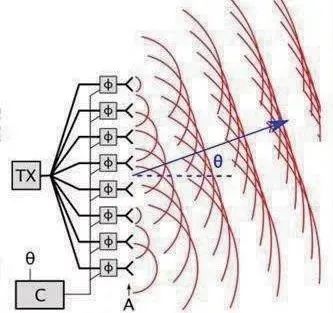

圖9   OPA 光學相控陣?yán)走_(dá)原理

OPA激光雷達的優點是沒有任何機械部件，結構相對簡單，精度高，體積小，成本低。缺點是在主光束以外會形成“旁瓣”，產生能量分散，一般陣列單元尺寸小于500nm，對加工精度要求高，掃描角度有限，接收端方案薄弱，接收面大，信噪比差。

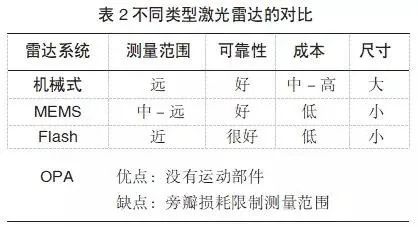

如表2所示是幾種激光雷達在測量范圍、可靠性、成本、尺寸幾個維度的對比。

3.3 探測器

探測器選擇主要考慮以下因素：高靈敏度、高增益、低抖動、低電子噪聲。探測器的抖動會直接影響距離測量精度。由于激光束打在遠處物體后經過漫反射回到探測器的信號非常弱，通常選擇靈敏度較高的雪崩管探測器或光電倍增管作為激光雷達的探測器。

4 激光雷達安全性分析

當前，隨著互聯網與傳統產業融合進程的加快，全球車聯網產業已進入高速發展階段。據估計，智能網聯汽車將從2018年起迎來20年左右的高速發展期。到2035年，智能網聯汽車將占據25%的新車市場，年銷量超過3000萬輛。車載激光雷達作為智能網聯汽車的傳感器部件之一，有著難以取代的地位。

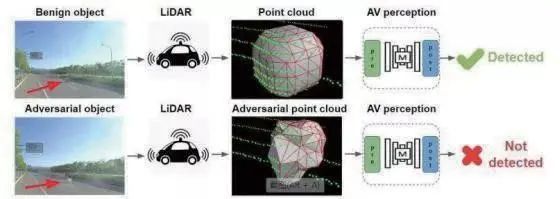

然而，車載激光雷達卻暴露出一定的安全隱患。2019年7月，來自密歇根大學、百度研究院以及伊利諾伊大學香檳分校的研究人員提出了一種基于梯度的LiDAR-Adv方法生成對抗樣本，可以干擾激光雷達點云，實現“欺騙”激光雷達檢測系統的對抗方法。如圖10所示，基于激光雷達的檢測系統可以檢測到普通的箱子，卻無法識別LiDAR-Adv生成的對抗樣本。

圖10   LiDAR-Adv概覽

該研究披露了激光雷達自動駕駛檢測系統的潛在漏洞，為基于激光雷達的自動駕駛方案埋下了安全隱患，如何提高識別的準確性仍是智能網聯汽車激光雷達面臨的重要挑戰之一。

5   結語

整體而言，當今車載激光雷達產業化普及面臨的兩大瓶頸是高成本和通過車規級檢驗。成本限制了商用普及速度，而車規的嚴苛條件對激光雷達本身的光學精密性也提出了挑戰。目前市場上各種類型的激光雷達百花齊放，尚沒有一種技術方案能壟斷市場。OPA技術是大家認可的未來趨勢，但是現階段技術瓶頸較***部分處于預研究階段。2020年的CES大會上，多家企業宣布了固態激光雷達方案，市場價格也較2019年有了很大幅的下降。預計固態激光雷達在接下來的幾年中將扮演越來越重要的角色，而其安全性也將成為備受關注的焦點之一。
