一、自動化駕駛與接管請求簡介

據世界衛生組織統計，2018年全球約有135萬人喪生車禍。完全自動駕駛的概念車是這個問題的一個解決方案，但由于缺乏安全性，相關技術尚不成熟，這個夢想2040年前基本無法實現。自動化與工程學會定義了從“0”級到“5”級的自動化駕駛水平。“0”級被認為是沒有自動控制的手動駕駛車輛，而“5”級是完全自動駕駛的車輛，無需人工駕駛。

在兩個極端水平（0級和5級）之間，則是半自動車輛。在半自動（2級、3級和4級）車輛中，人類駕駛員的行為類似于接線員。如果系統在臨界條件下運行，或者系統向駕駛員發出接管請求，操作員可以監視車輛行為并干預車輛。美國國家道路交通與安全管理局也推薦了自動駕駛等級從“0”級逐步過渡到“5”級的政策。

第2級至第4級半自動駕駛中，駕駛員的職責有點混亂，這會給駕駛員帶來困難，在混合駕駛條件下可能導致事故。世衛組織還警告說，隨著混合駕駛情況下自動化水平的逐步提高，到2030年，與事故相關的死亡人數可能會增加到200萬。大多數情況下，由于對系統的信任，駕駛員會參與與其主要任務無關的其他活動，這些活動被稱為“非駕駛相關任務”（NDRT）。為了讓脫離循環的環節（非駕駛相關任務）回到循環（進行駕駛操作）中，使用了不同的策略，并名為接管請求（TORs）。

在高度自動化車輛領域：接管請求是人機交互的主要研究領域之一。盡管世界各地的研究人員都在考慮不同類型的接管請求模式，但在本次文獻調查中，我們僅考慮了以下條件：不同類型的接管請求模式。即幫助分心的駕駛員回到回路中進行駕駛或提醒駕駛員關注車輛狀態。

二、文獻調研的方法

自動駕駛是近幾年來國內外學者研究的熱點。研究團隊在數字圖書館中發表了大量關于自動駕駛的相關文獻。為了獲得與分心駕駛相關的最新文獻，我們考慮了“IEEE Xplore”、“Science Direct”、“Google Scholar”、“ACM DL”、“Auto UI conference proceedings”和“ResearchGate”等文獻庫。許多關鍵字用于從網上圖書館查找文獻。這些詞包括“無人駕駛汽車中的人的反應”、“人為因素”、“接管請求”、“自動駕駛車輛中的接管請求”、“與駕駛無關的任務”、“環境光顯示”、“分心駕駛”、“照明任務”等。它引導我們分析了2309篇已發表的文章。

該方法包括3個步驟：

1）從數字圖書館中檢索已發表的文章

2） 篩選出最適合我們標準的文章

3）檢查和分析子參考文獻，以獲得更多的文獻。

重復這個過程幾百次。我們只選擇了15篇符合我們“分心駕駛的接管請求模式”標準的論文。之所以分析了很多文章，只過濾出了少數幾篇文章，是因為自動駕駛、接管請求、分心駕駛等未明確的搜索詞，導致我們找到了太多純粹與設計、自主車輛定位以及速度意識、行人意識等情境意識相關的文章。

三、概述

基于與駕駛無關的任務和自動駕駛車輛中的接管請求模式這個篩選標準，我們將20部精選出版的作品進行分組，并對它們進行總結。首先，我們定義了非駕駛相關任務和接管請求模式，然后總結出分組的文章。

用于幫助駕駛員持續參與、得到提醒并專注于駕駛或在分心后回到循環中的模式稱為接管請求模式。布賴恩等人調查駕駛者駕駛自動駕駛車輛時的行為，結果顯示駕駛者在駕駛時更傾向于將視線從道路上移開，且更傾向于將手從方向盤移開。世界各地的研究人員定義并采用了五種不同類型的接管請求模式，包括聽覺、視覺、振動、嗅覺刺激、人體刺激，如圖1所示。研究者大多采用一種以上的接管請求模式來考察駕駛績效。這是多模式的設置；而有些研究者只采用單一的接管請求模式作為單一模式的設置。

圖1 TOR和NDRT的種類

A．單TOR模式

1）基于TOR的視覺刺激

該方法研究了基于可視中斷的接管請求。菲利普等人使用了一種新穎的概念，即在駕駛過程中通過手機或平板電腦發送通知。他們還考慮了接收請求時的車內顯示屏。他們在受控環境中對3級和4級車輛場景進行模擬研究，所給出的結果很有趣，因為設備上出現的接管請求有助于駕駛員重新進入循環，并脫離與駕駛無關的任務。然而，基于移動通知的接管請求并沒有很高的性能。薩賓等人在高級駕駛輔助系統（ADAS）的緊急情況下，通過在外圍視圖中使用亮度信號來警告駕駛員，盡管她在實驗中沒有引入非駕駛相關任務的概念，但她介紹了一種能夠引起駕駛員注意的警報系統。

2）基于TOR的聽覺刺激

音頻信號是最有效的接管請求方式，以引起駕駛員的注意。Fagerl?nn等人提出了將無線廣播無效化以引起駕駛員注意的概念。同樣，Wang等人調查發現聲音信號有助于保持駕駛員的注意力。但大多數關于音頻接收請求模式的出版物，要么沒有考慮到分心駕駛的干擾，要么就是在實驗中使用了多種TOR模式。

3）基于TOR的嗅覺刺激

該方法提出了一種利用人的嗅覺來高效設計自主車輛多模式接收請求的新概念。秋陽等人在接管請求中使用薄荷作為觸覺和聽覺刺激的輔助。他們進行了一個模擬機控制的環境實驗，結果表明，這不會影響人類駕駛員的反應時間，但會提高輕度睡眠中駕駛員的警覺性。

4）基于TOR的人體刺激

Sarah提出了一個新的人體刺激接管請求方式。在控制實驗的第一部分；他們使用電刺激駕駛員的手臂，同時在模擬器上進行復雜的非駕駛視覺駕駛?cè)蝿?wù)實驗。在第二部分中，他們用傳統的音頻、振動和視覺模式進行了相同的實驗。最后比較了基于反應時間和接管時間的結果。結果表明，振動帶來的反應時間快，人體刺激次之。

B．基于TOR的多模式刺激

Naujoks、Petermeijer和Bazilinsky等人進行了使用不同類型模式的控制實驗，表明多模式刺激提供了更有效的結果，但在測試時，他們只考慮了駕駛員的警覺性。Sol Hee等人在考慮模擬器受控環境中的非駕駛相關任務時，研究了多模式刺激。他設計了四種類型的非駕駛?cè)蝿?wù)：沒有任務，電話交談，智能手機交互和視頻觀看。結果表明，TOR的多模式交互設計具有重要意義。為評估駕駛員反應過來駕駛汽車的反應時長，Jungsook在運動模擬器中進行一個在儀表板中間的屏幕上顯示一個視覺接管請求的實驗。他的研究結果表明，駕駛員需要的反應時間取決于他所涉及的非駕駛相關任務的類型。Shadan等人在方向盤上引入視聽接管請求方式的概念。在使用模擬器進行試驗時，他們發現未來的交通預測系統會降低駕駛員的反應時間（RT），但碰撞時間會（TTC）更快。然而，他們也發現，參與非駕駛相關任務的程度不會影響用戶響應。

四、評價方法

A、調查

為了更好地了解實驗過程中參與者的行為、用戶體驗、信任程度等方面，文獻采用了主觀研究的方法，包括實驗期間和實驗后的許多訪談問題。大多數研究者使用修正的NASA任務負荷指數與主觀精神問卷和用戶體驗問卷。一些研究人員還設計了自己的調查問卷和訪談問題，以便更好地理解參與者的心理。

B、計算

在接管請求分析中，我們發現反應時間（RT）和接管時間（TOT）是用來評估在特定任務下效率的。我們還注意到，研究人員過去常常計算碰撞時間（TTC）、注視時間（FT）以及實際操作的計算任務。一般對心電圖進行監控，以獲得駕駛員的壓力和工作負荷狀態。在調查接管請求模式時，還考慮了用于計算駕駛疲勞的眼睛跟蹤技術和眼睛注視數據。

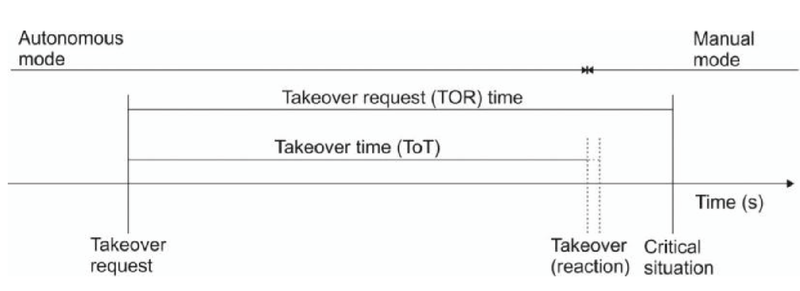

圖2 TOR時間線

C、 駕駛模擬器

研究和分析用戶反應的一種最常見和最安全的方法是在受控環境中，所有的研究均在實驗室里的模擬器上進行。使用OPENDS等開源的駕駛模擬器軟件進行環境設計，并對人的行為進行了分析。結果表明該方法是可行的，有助于自動駕駛汽車內飾設計更加人性化。
