一、引言

  隨著LED技術的進步與成本的不斷下降，LED正逐漸占領照明市場。相對于傳統的汽車照明系統，LED汽車大燈光源色溫更高，更接近于太陽光，能夠?yàn)槠囈归g行駛提供良好的照明條件。目前LED汽車大燈普遍采用分立元器件板上芯片封裝即COB(Chip on Board)技術制成，系統體積大;同時COB中的單顆LED芯片通過金線互聯，金屬打線容易斷裂;封裝所用硅膠的透水、透氣性會引起引線焊盤腐蝕，導致LED汽車大燈失效概率大大增加。因此系統集成高功率LED單晶片成為當前國際上最具研究價值的方向。

  系統集成LED單晶片與普通LED芯片的顯著差別在于芯片的面積，單晶片面積比普通LED芯片大幾十倍。如圖1所示，普通LED芯片的尺寸一般在1mm以下，芯片內部全反射光有一部分可以從芯片的側面出射，而系統集成LED芯片邊長達到5mm以上，從芯片側面出光的占比幾乎可以忽略，芯片內部全反射光大部分都被芯片吸收轉換為熱能，導致出光效率大大降低。解決此問題的一個重要途徑就是在LED芯片出光表面做微納幾何結構。本文中采用倒裝芯片結構，光由藍寶石襯底端出射，通過FDTD軟件模擬，研究出光表面結構(包括：形狀、尺寸等參數)對出光效率的影響，尋找出優化的出光結構。

圖1、普通芯片出光光路圖

  二、研究方法與結構設計

  本文采用時域有限差分(FDTD)算法進行數值模擬。FDTD算法基于麥克斯韋方程組，對空間領域內的電場和磁場進行交替計算，通過時間領域上更新來模仿電磁場的變化，達到數值計算的目的。

  本文設計結構為倒裝LED單晶片，如圖2所示，從上至下為藍寶石襯底，本征GaN緩沖層，N型GaN層，量子阱(MQW)層，P型GaN層，高反射電極和倒裝基底。光在MQW層產生，一部分直接從藍寶石襯底端出射，另一部分光經過高反射電極反射回GaN層，最終由藍寶石襯底端出射。目前圖形化藍寶石襯底PSS層被普遍應用于襯底結構，即在藍寶石襯底與U-GaN界面引入周期性微納結構，有利于減少半導體與藍寶石的晶格失配造成的缺陷，提高量子效率[1-3]，同時在光學上改善出光面的出光效果。我們設計了不同形狀和參數的PSS結構，并優化參數以得到最佳出光率。

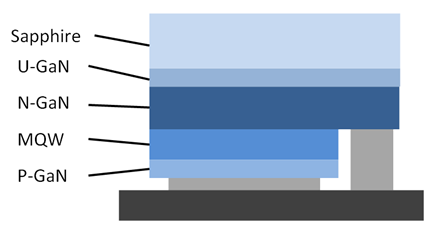

圖2、倒裝LED結構圖

  三、模擬優化與討論

  建模時設置上表面出射面為理想匹配吸收層(PML)，下表面為高反射金屬層，由于周期性單元結構尺寸與整個芯片尺寸相差很大，x、y方向可設為周期性。入射光設為平面波，波長為450nm，入射角度從0至80度。PSS層周期3um，排列為三角排列方式，底部直徑2.8um，高度1-2um，藍寶石厚度80um，折射率為1.78。為簡化模擬，建模時設定P型和N型GaN折射率相同為2.49。

  圖3給出了不同PSS結構出光效率比較。為了得到較好的晶格匹配，模擬計算時PSS周期固定為3um，填充因子(FF)為0.93。圖3(a)為三種結構示意圖，分別為圓錐、金字塔、蒙古包形。圖3(b)比較了正入射(即入射角為0度)下PSS結構為圓錐時不同高度的出射效率對比。高度在0um至2um之間變化，0um對應了平板結構，即無PSS層。從圖中可以看出當高度在1.5um附近時出光效果最好，LED光透射率達99.8%，相比平面結構提高約8%。當高度達到1.5um以后，增加圓錐高度對出光效率的影響很小。圖3(c)比較了高度為1.5um時不同形狀對出射效率的影響，分別為蒙古包形(Parabola cone)，金字塔形(Pyramid)圓錐形(Cone)和無PSS平面(Planar)結構，可以看到圓錐形對出光效率的提升效果更為明顯。圖3(d)為不同角度光源入射時各PSS形狀下的透射率比較。從圖中能看到，當入射光角度變大時，光的透過率逐漸減小。通過PSS結構的影響，在一定程度上能夠緩解大角度入射帶來的出射效率下降，且圓錐結構對出光效率的提升效果最為明顯。

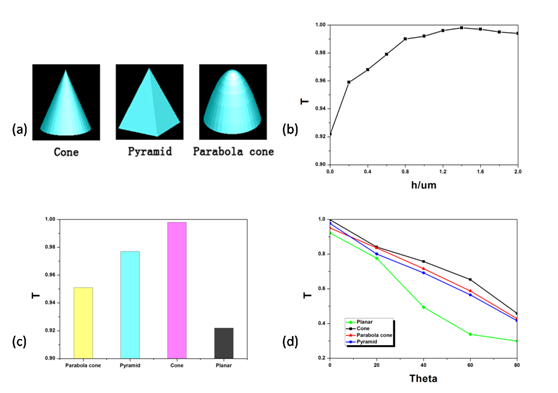

圖3、不同PSS結構出光效率比較

  四、結論

  本文通過FDTD軟件優化，研究了倒裝LED汽車大燈芯片藍寶石出光表面結構對出光效率的影響。通過比較圓錐形、蒙古包形和金字塔形結構的表面出光率可知，在1.5um高度圓錐PSS下，LED出光效率達到最優**值，對我們今后的工藝加工具有一定的指導意義。
